Επιλογή sodimm DDR4 3200 (για laptop).

[gdp77]

Λοιπόν έχω ένα "basic" Lenovo 14" laptop.



Διαθέτει 8 GB DDR4 (3200) RAM, εκ των οποίων τα 4GB είναι κολλημένα στο mobo και τα άλλα 4 είναι σε sodimm.



Τα 2 GB τα χρησιμοποιεί η ενσωματωμένη GPU, επομένως 6GB είναι διαθέσιμα στο σύστημα. Στο Linux δεν έχω πρόβλημα καθώς σε ένα σύνηθες σενάριο χρήσης (ανοικτά ~10 tabs στον browser, libreOffice Draw + GIMP + libreOffice Writer) η χρήση RAM δεν ξεπερνά τα 4GB. Στα windows, σε αντίστοιχο σενάριο χρήσης, είμαι στα όρια των 6GB και ξεκινά η χρήση swap.



Για λόγους future proofing αποφάσισα να αντικαταστήσω το υπάρχον sodimm με ένα 16άρι dimm, ώστε να φτάσω συνολικά 20GB που είναι και το όριο του laptop.



Τα στοιχεία της υπάρχουσας μνήμης είναι τα ακόλουθα:



  Reveal hidden contents

:$ sudo dmidecode --type 17
[sudo] password for george:
# dmidecode 3.3
Getting SMBIOS data from sysfs.
SMBIOS 3.3.0 present.

Handle 0x0008, DMI type 17, 84 bytes
Memory Device
	Array Handle: 0x0001
	Error Information Handle: 0x0007
	Total Width: 64 bits
	Data Width: 64 bits
	Size: 4 GB
	Form Factor: SODIMM
	Set: None
	Locator: DIMM 0
	Bank Locator: P0 CHANNEL A
	Type: DDR4
	Type Detail: Synchronous Unbuffered (Unregistered)
	Speed: 3200 MT/s
	Manufacturer: Samsung
	Serial Number: 32DBBE39
	Asset Tag: Not Specified
	Part Number: M471A5244CB0-CWE
	Rank: 1
	Configured Memory Speed: 3200 MT/s
	Minimum Voltage: 1.2 V
	Maximum Voltage: 1.2 V
	Configured Voltage: 1.2 V
	Memory Technology: DRAM
	Memory Operating Mode Capability: Volatile memory
	Firmware Version: Unknown
	Module Manufacturer ID: Bank 1, Hex 0xCE
	Module Product ID: Unknown
	Memory Subsystem Controller Manufacturer ID: Unknown
	Memory Subsystem Controller Product ID: Unknown
	Non-Volatile Size: None
	Volatile Size: 4 GB
	Cache Size: None
	Logical Size: None

Handle 0x000B, DMI type 17, 84 bytes
Memory Device
	Array Handle: 0x0001
	Error Information Handle: 0x000A
	Total Width: 64 bits
	Data Width: 64 bits
	Size: 4 GB
	Form Factor: Row Of Chips
	Set: None
	Locator: DIMM 0
	Bank Locator: P0 CHANNEL B
	Type: DDR4
	Type Detail: Synchronous Unbuffered (Unregistered)
	Speed: 3200 MT/s
	Manufacturer: Samsung
	Serial Number: 00000000
	Asset Tag: Not Specified
	Part Number: M471A5244CB0-CWE
	Rank: 1
	Configured Memory Speed: 3200 MT/s
	Minimum Voltage: 1.2 V
	Maximum Voltage: 1.2 V
	Configured Voltage: 1.2 V
	Memory Technology: DRAM
	Memory Operating Mode Capability: Volatile memory
	Firmware Version: Unknown
	Module Manufacturer ID: Bank 1, Hex 0xCE
	Module Product ID: Unknown
	Memory Subsystem Controller Manufacturer ID: Unknown
	Memory Subsystem Controller Product ID: Unknown
	Non-Volatile Size: None
	Volatile Size: 4 GB
	Cache Size: None
	Logical Size: None





  Reveal hidden contents

:$ sudo decode-dimms
# decode-dimms version 4.3

Memory Serial Presence Detect Decoder
By Philip Edelbrock, Christian Zuckschwerdt, Burkart Lingner,
Jean Delvare, Trent Piepho and others
WARNING: /sys/bus/i2c/drivers/eeprom/3-0050/eeprom is smaller than expected
WARNING: Fewer data bytes available (256) than needed (384)
HINT: You should be using the ee1004 driver instead of the eeprom driver


Decoding EEPROM: /sys/bus/i2c/drivers/eeprom/3-0050
Guessing DIMM is in                              bank 1
Kernel driver used                               eeprom

---=== SPD EEPROM Information ===---
EEPROM CRC of bytes 0-125                        OK (0x9814)
# of bytes written to SDRAM EEPROM               384
Total number of bytes in EEPROM                  512
Fundamental Memory type                          DDR4 SDRAM
SPD Revision                                     1.1
Module Type                                      SO-DIMM
EEPROM CRC of bytes 128-253                      OK (0x08DB)

---=== Memory Characteristics ===---
Maximum module speed                             3200 MT/s (PC4-25600)
Size                                             4096 MB
Banks x Rows x Columns x Bits                    8 x 16 x 10 x 64
SDRAM Device Width                               16 bits
Ranks                                            1
Primary Bus Width                                64 bits
AA-RCD-RP-RAS (cycles)                           22-22-22-52
Supported CAS Latencies                          24T, 22T, 21T, 20T, 19T, 18T, 17T, 16T, 15T, 14T, 13T, 12T, 11T, 10T

---=== Timings at Standard Speeds ===---
AA-RCD-RP-RAS (cycles) as DDR4-3200              22-22-22-52
AA-RCD-RP-RAS (cycles) as DDR4-2933              21-21-21-47
AA-RCD-RP-RAS (cycles) as DDR4-2666              19-19-19-43
AA-RCD-RP-RAS (cycles) as DDR4-2400              17-17-17-39
AA-RCD-RP-RAS (cycles) as DDR4-2133              15-15-15-35
AA-RCD-RP-RAS (cycles) as DDR4-1866              13-13-13-30
AA-RCD-RP-RAS (cycles) as DDR4-1600              11-11-11-26

---=== Timing Parameters ===---
Minimum Cycle Time (tCKmin)                      0.625 ns
Maximum Cycle Time (tCKmax)                      1.600 ns
Minimum CAS Latency Time (tAA)                   13.750 ns
Minimum RAS to CAS Delay (tRCD)                  13.750 ns
Minimum Row Precharge Delay (tRP)                13.750 ns
Minimum Active to Precharge Delay (tRAS)         32.000 ns
Minimum Active to Auto-Refresh Delay (tRC)       45.750 ns
Minimum Recovery Delay (tRFC1)                   350.000 ns
Minimum Recovery Delay (tRFC2)                   260.000 ns
Minimum Recovery Delay (tRFC4)                   160.000 ns
Minimum Four Activate Window Delay (tFAW)        30.000 ns
Minimum Row Active to Row Active Delay (tRRD_S)  5.300 ns
Minimum Row Active to Row Active Delay (tRRD_L)  6.400 ns
Minimum CAS to CAS Delay (tCCD_L)                5.000 ns
Minimum Write Recovery Time (tWR)                15.000 ns
Minimum Write to Read Time (tWTR_S)              2.500 ns
Minimum Write to Read Time (tWTR_L)              7.500 ns

---=== Other Information ===---
Package Type                                     Monolithic
Maximum Activate Count (MAC)                     Unlimited
Post Package Repair                              One row per bank group
Soft PPR                                         Supported
Module Nominal Voltage                           1.2 V
Thermal Sensor                                   No

---=== Physical Characteristics ===---
Module Height                                    30 mm
Module Thickness                                 2 mm front, 2 mm back
Module Reference Card                            C revision 0



TLDR 3200 μνήμη 22-22-22-52, κατασκευαστής samsung, rank 1



Δεδομένων των παραπάνω, η "εύκολη" επιλογή θα ήταν ένα dimm Crucial 16GB DDR4-3200 SODIMM CT16G4SFRA32A, για το οποίο η Crucial υποστηρίζει ότι είναι συμβατό με το laptop μου.



Έχω βρει και σκόρπιους χρήστες στο διαδίκτυο που το έχουν εγκαταστήσει στο συγκεκριμένο laptop.



Επειδή όμως η Crucial χρησιμοποιεί Micron chips (ουσιαστικά ίδια εταιρεία είναι) και σκέφτομαι ότι τα Samsung ίσως να ήταν καλύτερη επιλογή, σκέφτομαι και την επιλογή της g.skill F4-3200C22S-16GRS Ripjaws DDR4 SO-DIMM, που (πάλι με σκόρπιες πληροφορίες) χρησιμοποιεί Samsung.



Όσο για τα RANKS, δεν υπάρχουν πληροφορίες στο διαδίκτυο (μαύρη τρύπα λέμε), αλλά από σκόρπια posts διαβάζω ότι είναι θέμα τύχης αν θα σου έρθουν με rank 1 ή rank 2. Το ιδανικό θα ήταν rank 1 δεδομένου ότι και η "κολλημένη" 4GB στο laptop μου είναι rank1, αλλά και με rank2 θεωρητικά θα παίξουν.



Μήπως κάποιος από εσάς έχει αγοράσει και χρησιμοποιεί τις παραπάνω μνήμες? Θα εκτιμούσα ιδιαίτερα ένα screenshot από thaiphoon burner για να δω τα specs. Όσο και αν έψαξα, δεν υπάρχει τίποτα στο διαδίκτυο.



Στη θέση μου, τι θα επιλέγατε? Το κόστος είναι το ίδιο.



Ευχαριστώ!









Έγινε επεξεργασία Φεβρουάριος 12, 2023 από gdp77

[Cyber_Cookie]

  On 12/2/2023 at 10:33 ΠΜ, το μέλος gdp77 έγραψε:

Στη θέση μου, τι θα επιλέγατε? Το κόστος είναι το ίδιο.



Expand



 crucial θα επέλεγα.

[gdp77]

  On 13/2/2023 at 4:39 ΜΜ, το μέλος Cyber_Cookie έγραψε:



 crucial θα επέλεγα.

Expand



Τράβηξα τη σκανδάλη σήμερα το πρωί για τις g.skill. Ο περισσότερος κόσμος επιλέγει crucial (και καλά κάνει μια που είναι η μόνη εταιρεία που έχει tool συμβατότητας για laptop στον ιστότοπό της). Επειδή όμως η "κολλημένη" μνήμη του laptop μου φαίνεται να είναι Samsung και πιθανόν οι g.skill φοράνε samsung επίσης, αποφάσισα να το ρισκάρω. Διαισθητικά και μόνο. Έτσι πιο πολύ για το γαμώτο για να δημοσιεύσω το πρώτο screenshot από thaiphoon burner με αυτές τις μνήμες ΣΕ ΟΛΟΚΛΗΡΟ ΤΟΝ ΠΛΑΝΗΤΗ την τρέλα μου μέσα. Απευθύνθηκα σε όλα τα δημοφιλή sites amazon.de, amazon.com, skroutz.gr και κανείς από τους αγοραστές δεν φιλοτιμήθηκε να δημοσιεύσει ένα screenshot που ζητούσα.

Έγινε επεξεργασία Φεβρουάριος 13, 2023 από gdp77

[p55]

  On 13/2/2023 at 5:17 ΜΜ, το μέλος gdp77 έγραψε:

Επειδή όμως η "κολλημένη" μνήμη του laptop μου φαίνεται να είναι Samsung

Expand

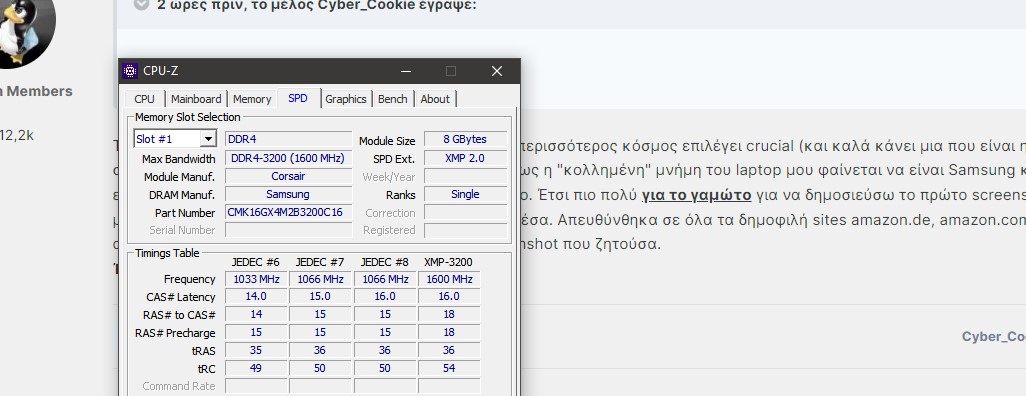

To CPU-Z δεν διάβαζε τον κατασκευαστή της  μνήμης του laptop όπως διαβάζει τα dimms ;





[gdp77]

  On 13/2/2023 at 7:00 ΜΜ, το μέλος p55 έγραψε:



To CPU-Z δεν διάβαζε τον κατασκευαστή της  μνήμης του laptop όπως διαβάζει τα dimms ;





Expand



Όχι. Ούτε το CPU-Z, ούτε το thaiphoon burner μπόρεσαν να διαβάσουν την "κολλημένη".  Μόνο στο Linux μπόρεσα να δω ότι είναι samsung.



  Παράθεση

:$ sudo dmidecode --type 17
[sudo] password for george:
# dmidecode 3.3
Getting SMBIOS data from sysfs.
SMBIOS 3.3.0 present.

Handle 0x0008, DMI type 17, 84 bytes
Memory Device
	Array Handle: 0x0001
	Error Information Handle: 0x0007
	Total Width: 64 bits
	Data Width: 64 bits
	Size: 4 GB
	Form Factor: SODIMM
	Set: None
	Locator: DIMM 0
	Bank Locator: P0 CHANNEL A
	Type: DDR4
	Type Detail: Synchronous Unbuffered (Unregistered)
	Speed: 3200 MT/s
	Manufacturer: Samsung
	Serial Number: xxxxxxxxxxxx
	Asset Tag: Not Specified
	Part Number: M471A5244CB0-CWE
	Rank: 1
	Configured Memory Speed: 3200 MT/s
	Minimum Voltage: 1.2 V
	Maximum Voltage: 1.2 V
	Configured Voltage: 1.2 V
	Memory Technology: DRAM
	Memory Operating Mode Capability: Volatile memory
	Firmware Version: Unknown
	Module Manufacturer ID: Bank 1, Hex 0xCE
	Module Product ID: Unknown
	Memory Subsystem Controller Manufacturer ID: Unknown
	Memory Subsystem Controller Product ID: Unknown
	Non-Volatile Size: None
	Volatile Size: 4 GB
	Cache Size: None
	Logical Size: None

Handle 0x000B, DMI type 17, 84 bytes
Memory Device
	Array Handle: 0x0001
	Error Information Handle: 0x000A
	Total Width: 64 bits
	Data Width: 64 bits
	Size: 4 GB
	Form Factor: Row Of Chips
	Set: None
	Locator: DIMM 0
	Bank Locator: P0 CHANNEL B
	Type: DDR4
	Type Detail: Synchronous Unbuffered (Unregistered)
	Speed: 3200 MT/s
	Manufacturer: Samsung
	Serial Number: 00000000
	Asset Tag: Not Specified
	Part Number: M471A5244CB0-CWE
	Rank: 1
	Configured Memory Speed: 3200 MT/s
	Minimum Voltage: 1.2 V
	Maximum Voltage: 1.2 V
	Configured Voltage: 1.2 V
	Memory Technology: DRAM
	Memory Operating Mode Capability: Volatile memory
	Firmware Version: Unknown
	Module Manufacturer ID: Bank 1, Hex 0xCE
	Module Product ID: Unknown
	Memory Subsystem Controller Manufacturer ID: Unknown
	Memory Subsystem Controller Product ID: Unknown
	Non-Volatile Size: None
	Volatile Size: 4 GB
	Cache Size: None
	Logical Size: None

Expand



Έγινε επεξεργασία Φεβρουάριος 13, 2023 από gdp77

[gdp77]

  On 13/2/2023 at 5:17 ΜΜ, το μέλος gdp77 έγραψε:

Επειδή όμως η "κολλημένη" μνήμη του laptop μου φαίνεται να είναι Samsung και πιθανόν οι g.skill φοράνε samsung επίσης, αποφάσισα να το ρισκάρω. Διαισθητικά και μόνο. Έτσι πιο πολύ για το γαμώτο για να δημοσιεύσω το πρώτο screenshot από thaiphoon burner με αυτές τις μνήμες ΣΕ ΟΛΟΚΛΗΡΟ ΤΟΝ ΠΛΑΝΗΤΗ την τρέλα μου μέσα. Απευθύνθηκα σε όλα τα δημοφιλή sites amazon.de, amazon.com, skroutz.gr και κανείς από τους αγοραστές δεν φιλοτιμήθηκε να δημοσιεύσει ένα screenshot που ζητούσα.

Expand



Σε παγκόσμια αποκλειστικότητα, στο thelab.gr δημοσιεύεται το πρώτο και μοναδικό thaiphoon burner screenshot με τα πλήρη specs του εν λόγω sodimm (g.skill F4-3200C22S-16GRS Ripjaws DDR4 SO-DIMM)





Τελικά φοράει samsung τσιπάκια και πρόκειται για ποιοτικότερη κατασκευή με 10 layers (σε σχέση με τα 6 layers του μαμίσιου sodimm)



Βλακωδώς δεν έτρεξα κάποιο benchmark πριν και μετά για να έδειχνα και διαφορά στις επιδόσεις (αν υπάρχει).



Οι μόνες διαφορές σε ότι αφορά τα latencies εντοπίζονται εδώ:







fun fact:
