Υδραυλικά μπάνιου

[slalom]

πριν 23 ώρες, το μέλος panoss1442169303 έγραψε:

Στη φωτό #2, έχω μεταφέρει το σιφόνι μεταξύ ντουζιέρας και λεκάνης.

Γιατι τοσο πισω? Θα πρεπει να μπορει καποιος να το καθαρισει

Βαλτο στην γωνια της ντουζιερας να την αποχετευσεις απευθειας και μη χρησιμοποιεις πολλα εξαρτηματα (γωνιες)



Γυρνα προς τη μερια της ντουζιερας τη συνδεση του σιφωνιου στην κατακορυφη στηλη, τοσες γωνιες χωρις λογο



[panoss1442169303]

πριν 7 λεπτά, το μέλος slalom έγραψε:

τοσες γωνιες χωρις λογο

Το 'κανα για να νομίσετε ότι είμαι άσχετος.

Πιστεύω τα κατάφερα.

[panoss1442169303]

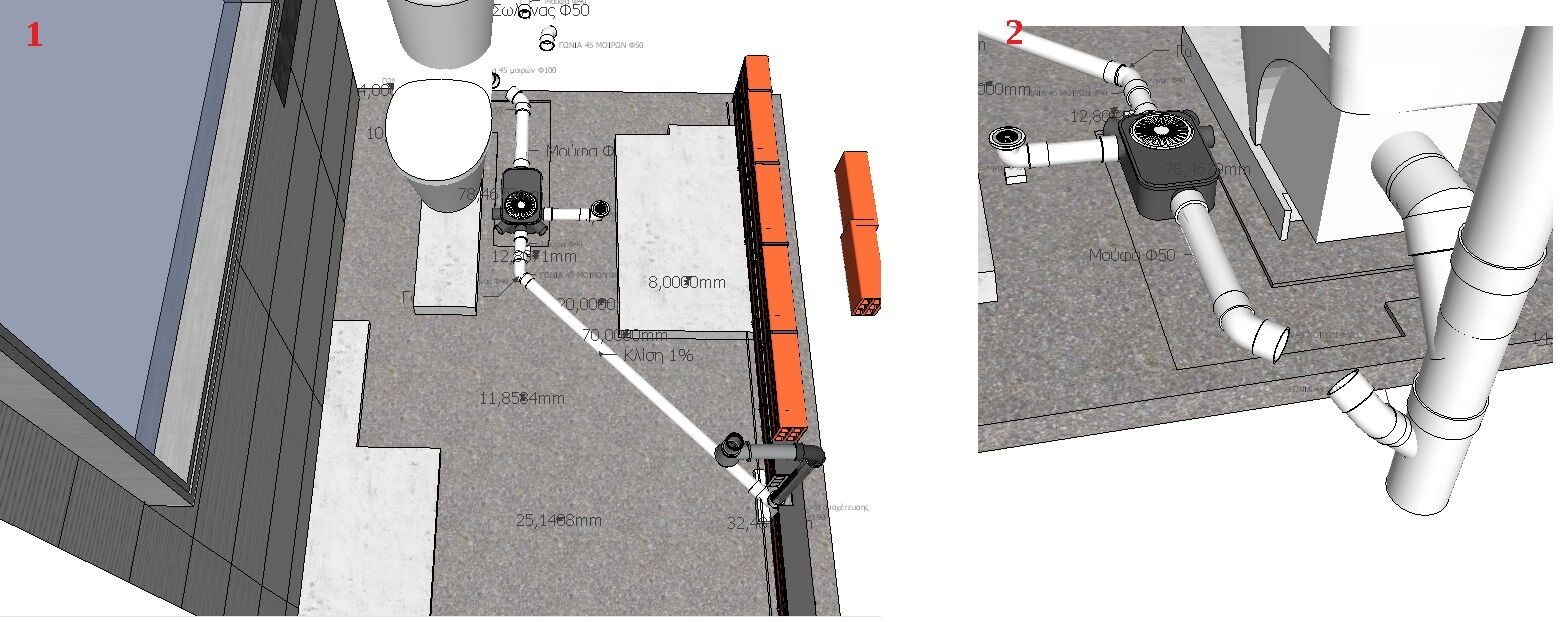

Το 'φτιαξα όπως είπες slalom (φωτό #1).

Με δυσκολεύει η ένωση όμως εξόδου σιφωνιού - ημιτάφ στήλης (φωτό #2).



[slalom]

πριν 57 λεπτά, το μέλος panoss1442169303 έγραψε:

ημιτάφ στήλης (φωτό #2)

Θελει στριψιμο για να ευθυγραμμιστουν

[Seafalco]

1 hour ago, panoss1442169303 said:

Με δυσκολεύει η ένωση όμως εξόδου σιφωνιού - ημιτάφ στήλης

Είναι πολύ πιθανόν με μια ελαφρά στροφή των καμπυλών . . . .

Ε τα άλλα τα είπε ο μάστορας (   @slalom     )

Ε και πάντα λίγο κόλλα παραπάνω  και ένα ζεσταματάκι επιδέξιο μπορεί να δώσει τη λύση !

[panoss1442169303]

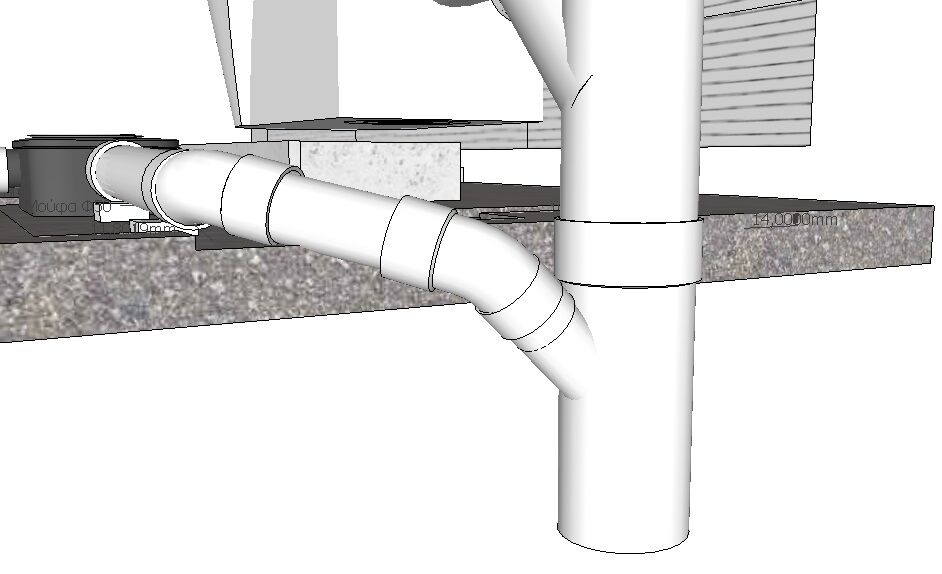

Εντάξει, κάπως το κατάφερα, ΄το στριψα λίγο , το ζέστανα με το θερμοπίστολο, έβαλα και μπόλικη κόλλα  και κάπως έγινε:





[panoss1442169303]

Αφού τελείωσα (επιτέλους!) με την αποχέτευση, τώρα θα περάσω στην ύδρευση:

Παράθεση

1. Μελετήστε προσεχτικά το χώρο και αποφασίστε τα σημεία στα
οποία θα καταλήξουν οι παροχές ζεστού - κρύου νερού (σημεία
των υδραυλικών υποδοχέων), καθώς και το κιβώτιο διανομής.

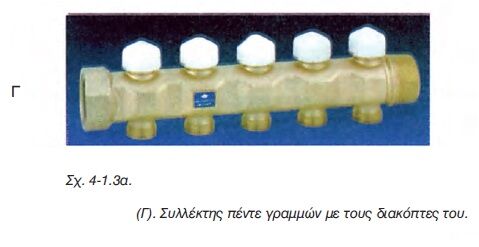

Πρέπει κάπου να τοποθετήσω το συλλέκτη:

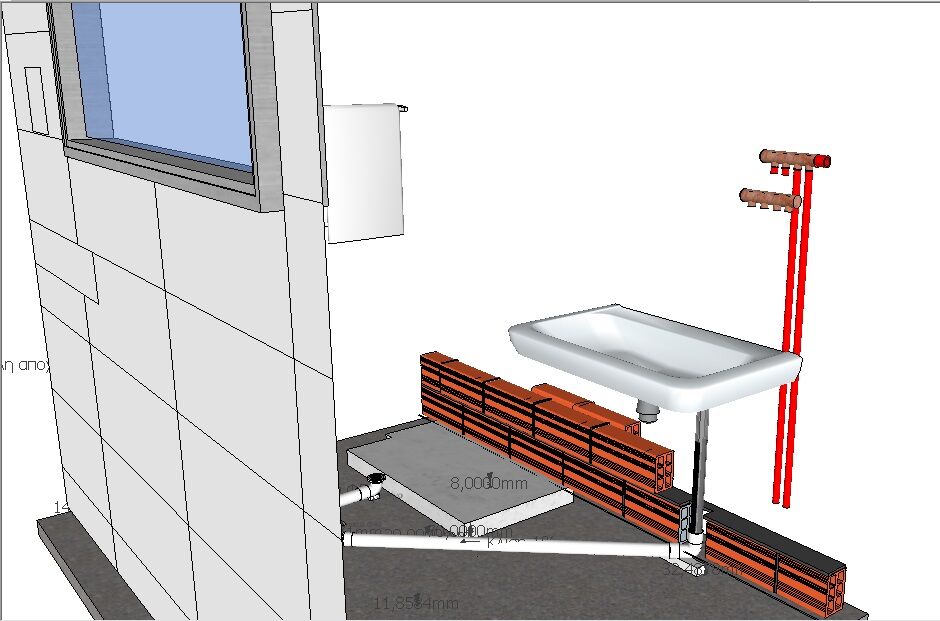

Λέω να το βάλω πίσω από το νιπτήρα:

[slalom]

Εκει πανω ειναι ο καθρεπτης

[panoss1442169303]

Να το πάω μεταξύ νιπτήρα και ντουζιέρας;

Ή κάτω από το παράθυρο; (αν και νομίζω πρέπει να 'χει και κάποιο ύψος γύρο στο 120 εκ.)

[slalom]

Δεξια του νιπτηρα αν εχει χωρο ή απεναντι, υψος <1m

[panoss1442169303]

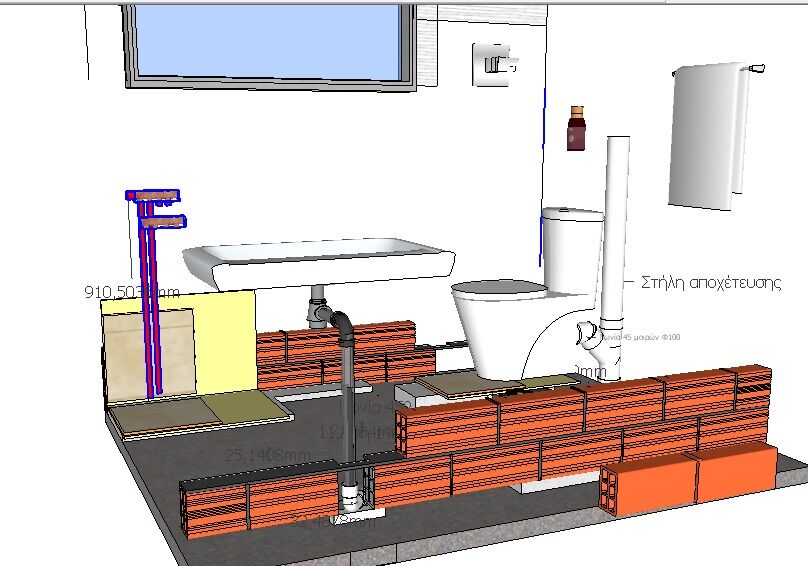

Το έβαλα κάτω από το παράθυρο:





[panoss1442169303]

Πήγα τη σωλήνα περιμετρικά (τοίχο - τοίχο ) ως τη μπαταρία της ντουζιέρας για να μην 'βρει' στους σωλήνες της αποχέτευσης:





Τι λέτε;



Έγινε επεξεργασία Οκτώβριος 24, 2020 από panoss1442169303

[Parhs]

On 10/24/2020 at 7:35 PM, panoss1442169303 said:

Πήγα τη σωλήνα περιμετρικά (τοίχο - τοίχο ) ως τη μπαταρία της ντουζιέρας για να μην 'βρει' στους σωλήνες της αποχέτευσης:





Τι λέτε;



Το προβλημα ειναι αν τρυπησεις για κανενα κολοχαρτο κτλ η για τη ντουζιερα μη βρει καμια σωληνα

[panoss1442169303]

πριν 9 ώρες, το μέλος Parhs έγραψε:

Το προβλημα ειναι αν τρυπησεις για κανενα κολοχαρτο κτλ η για τη ντουζιερα μη βρει καμια σωληνα

Τι εννοείς να τρυπήσω για κανένα κ@λόχαρτο;

[schumifer]

Να τρυπήσεις για να βιδώσεις βάση χαρτιού τουαλέτας

[panoss1442169303]

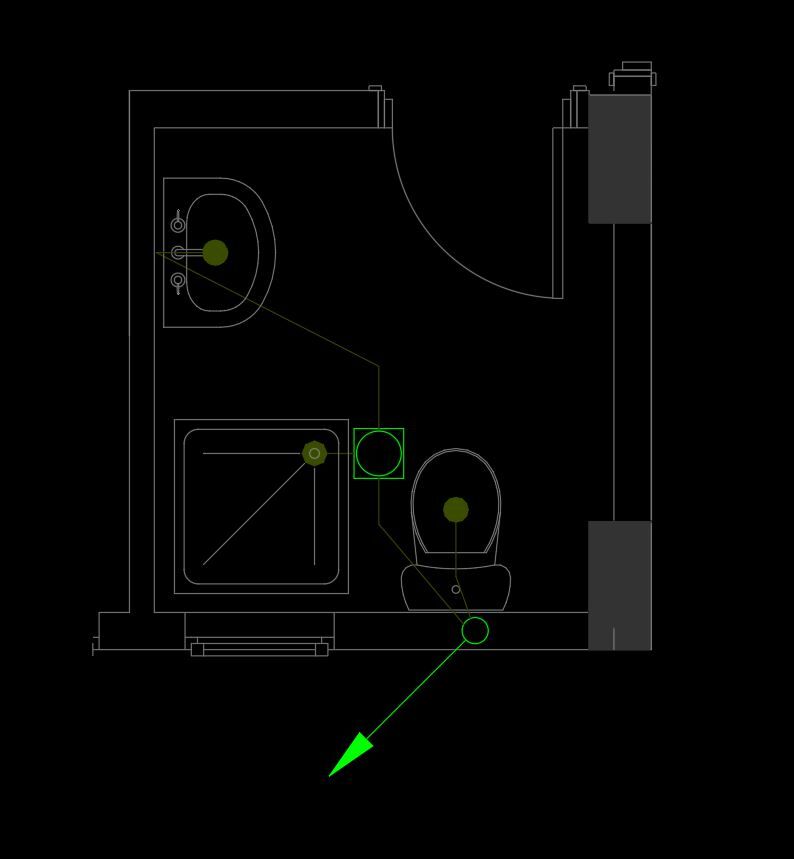

Θα απλοποιήσω αρκετά την ύδρευση γιατί σε ένα μπάνιο που 'ξηλώνω' (αλλά και σε φωτό στα ίντερνετς) τα βλέπω να τα έχουνε πολύ απλά.

π.χ. δεν έχουνε συλλέκτη, έχουνε πολύ σύντομες διαδρομές κλπ.

[Parhs]

3 hours ago, panoss1442169303 said:

Θα απλοποιήσω αρκετά την ύδρευση γιατί σε ένα μπάνιο που 'ξηλώνω' (αλλά και σε φωτό στα ίντερνετς) τα βλέπω να τα έχουνε πολύ απλά.

π.χ. δεν έχουνε συλλέκτη, έχουνε πολύ σύντομες διαδρομές κλπ.

Ο συλεκτης ειναι συνηθως για ολο τον οροφο. Οχι μονο για το μπανιο. Επισης τις σωληνες τις περνανε απο το πατωμα εχω δει. Δε ξερω τι λεει ο κανονισμος.

Τι σωληνες θα βάλεις;

Παντως δε θα της περναγα απο το τοιχο γιατι ποτε δε ξερεις αν τρυπησει καποιος μετα.

[panoss1442169303]

Τους σωλήνες τους πραγματικούς δεν θα τους πειράξω.

Μόνο στο σχέδιο θα τους αλλάξω για 'εκπαιδευτικούς λόγους'.
