Συμβατότητα NVME M.2 σε Lenovo Legion Y530

[diosak]

Καλησπέρα,



Είμαι σε αναζήτηση ενός 1TB nvme legion y530 και σκεφτόμουν τον Adata XPG SX8200 1TB. Αναζητώντας πιθανή συμβατότητα βρήκα ένα post στο φορουμ της Lenovo όπου ένας δυσκολευόταν να τον κουμπώσει γιατί στην πίσω μεριά εμποδίζει ένα καλωδιακι.



Έχει κανείς εμπειρία επί του θέματος?

Χωράνε μόνο single sided m.2 στο συγκεκριμένο laptop? Έχει κάποιος να προτείνει κάτι?



Ευχαριστώ εκ των προτέρων!

[gdp77]

2 hours ago, diosak said:

Χωράνε μόνο single sided m.2 στο συγκεκριμένο laptop? Έχει κάποιος να προτείνει κάτι?

Δεν ήξερα ότι υπάρχουν single sided nvme SSD.



Μου φαίνεται πολύ κουλό στη θέση του nvme να υπάρχουν κατασκευαστικά εμπόδια. Έχεις εύκολη πρόσβαση στη θέση αυτή να μας στείλεις μια photo να δούμε;



Μια καλωδιοταινία φαίνεται που μάλλον δεν ενοχλεί (1:59)



Και εδώ δεν βλέπω κάποιο εμπόδιο (970 evo)





[jax7480]

4 hours ago, gdp77 said:

Δεν ήξερα ότι υπάρχουν single sided nvme SSD.





Βασικά είναι λίγοι αυτοί που είναι double sided. Τα περισσότερα drives στη μία μεριά έχουν controller και NAND και στην άλλη τίποτα.

Μετρημένα στα δάχτυλα του ενός χεριού να είναι τα drives που έχουν και στις δύο μεριές NAND.

H Samsung π.χ. στο "κάτω' μέρος του drive έχει φύλλο χαλκού για θερμοαπαγωγή.

Αν σκεφτείς κιόλας πως τοποθετείται ένα M.2 drive πάνω στη μητρική, καταλαβαίνεις πως ψύχεται μόνο μία μεριά. Εκεί που πατάει η ψύκτρα της μητρικής. Το άλλο μέρος δεν ακουμπάει καν κάπου αφού με το ποδαράκι που μπαίνει η βίδα και με το M.2 socket όλο το drive είναι πιο ψηλά από τη μητρική.

Έγινε επεξεργασία Νοέμβριος 9, 2019 από jax7480

[diosak]

Κι ομως οσο ανεβαινει η χωρητικότητα αυξανεται δραματικα ο αριθμος αυτων που εχουν και στην πισω μεριά. Συν οτι στα 1TB η πλειονότητα πλεον εχει και στις δυο μεριές. Φυσικα υπάρχουν και εξαιρέσεις (βλ. 970 evo plus)...



Επισης, επειδη αυξάνεται το πάχος του ssd αν ειναι double sided, σε πολλα laptop δεν μπαινουν οντως.

[gdp77]

@diosak



Δεν ανοίγεις το laptop να ανεβάσεις μια photo από πάνω και υπό γωνία να δούμε; Εγώ στα βίντεο δεν βλέπω κανένα φυσικό εμπόδιο...

[diosak]

Εχει μια ταινια απο κατω. Μαλλον αυτην εννοουν...

[gdp77]

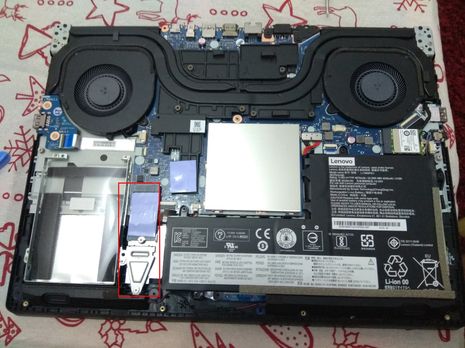

Στο κόκκινο πλαίσιο είναι ο SSD σωστά; Είναι μισού μήκους με extension? Πού είναι η ταινία; Και πόσο κενό βλέπεις να υπάρχει από κάτω? Η ταινία δεν μπορεί να πιεστεί προς τα κάτω?

[diosak]

Είναι 2242 single sided, ναι. Η ταινία είναι αυτή που φαίνεται στην εικόνα. Δεν ξέρω αν μπορεί να πιεστεί καθώς η φωτογραφία είναι από παλαιότερο άνοιγμα. Λογικά θα μπορεί, αλλά εξαρτάται και από το που θα έχει chip ο ssd από την πίσω μεριά, εννοώντας ότι σε περίπτωση που ακουμπάνε και ζεσταίνεται, ε δεν είναι και ο,τι καλύτερο.



Δυστυχώς δεν μπορώ να το ανοίξω αυτή τη στιγμή και δεν μπορώ να βρω και πουθενά πληροφορίες όσον αφορά το μέγιστο επιτρεπόμενο πάχος για m.2 nvme ssd.
