Giannis m Δημοσιεύτηκε Ιούλιος 16, 2019 #1 Κοινοποίηση Δημοσιεύτηκε Ιούλιος 16, 2019 Παιδιά Καλημέρα σ όλους λιπών Έχω φάει κόλλημα με μια πατέντα που είδα στο ίντερνετ. λιπών είναι ένα βραχιόλι που αποτελείτε από μπαταρίες και τροφοδοτεί μοτερακι τατου που κρατάει κάνα τρίωρο. το μοτερακι κανονικά τραβάει από 7-11ν Αλλά Ποιο πολύ το δουλεύω στα 10-11ν βοήθεια! πριν 4 λεπτά, το μέλος Giannis m έγραψε: Παιδιά Καλημέρα σ όλους λιπών Έχω φάει κόλλημα με μια πατέντα που είδα στο ίντερνετ. λιπών είναι ένα βραχιόλι που αποτελείτε από μπαταρίες και τροφοδοτεί μοτερακι τατου που κρατάει κάνα τρίωρο. το μοτερακι κανονικά τραβάει από 7-11ν Αλλά Ποιο πολύ το δουλεύω στα 10-11ν βοήθεια! Κάτι παρόμοιο Link to comment Share on other sites More sharing options...
eleozz Ιούλιος 17, 2019 #2 Κοινοποίηση Ιούλιος 17, 2019 (edited) λογικά έχει 3 custom μπαταρίες λιθίου η κάθε μία στα 3,7V και έναν controller (step down) για να ρυθμίσεις την έξοδο και για την φόρτιση χρειάζεται έναν κατάλληλο charger (κατά προτίμηση) έξω από το βραχιόλι ώστε να γλιτώσεις βάρος "Wrist Power Bank" θέλεις να φτιάξεις κάτι παρόμοιο? Έγινε επεξεργασία Ιούλιος 17, 2019 από eleozz 1 Link to comment Share on other sites More sharing options...
Giannis m Ιούλιος 17, 2019 Author #3 Κοινοποίηση Ιούλιος 17, 2019 πριν 4 ώρες, το μέλος eleozz έγραψε: λογικά έχει 3 custom μπαταρίες λιθίου η κάθε μία στα 3,7V και έναν controller (step down) για να ρυθμίσεις την έξοδο και για την φόρτιση χρειάζεται έναν κατάλληλο charger (κατά προτίμηση) έξω από το βραχιόλι ώστε να γλιτώσεις βάρος "Wrist Power Bank" θέλεις να φτιάξεις κάτι παρόμοιο? Καλημέρα και Ευχαριστώ που απαντάς. Δεν το Θέλω και ίδιο. Αυτό που θέλω είναι να ξέρω ποιές μπαταρίες με 6 είμαι οκ? Να πάρω γιανα βγαίνω κάνα τρίωρο, την συνδεσμολογία. Το step down είναι αυτο που ρυθμίζει τα βολτ? Αν Ναι το παρήγγειλα Αλλά Θέλω το charges να ξέρω την amp είναι δλδ να μην τα κάψω. να είναι έξω από το βραχιόλι δλδ να βγάζω της μπαταρίες και να της φορτίζω? Ποσο βάρος έχεις δλδ το charges είδα πος Υπάρχουν και πλακέτες. Τι λες λιπών? Ευχαριστώ Link to comment Share on other sites More sharing options...

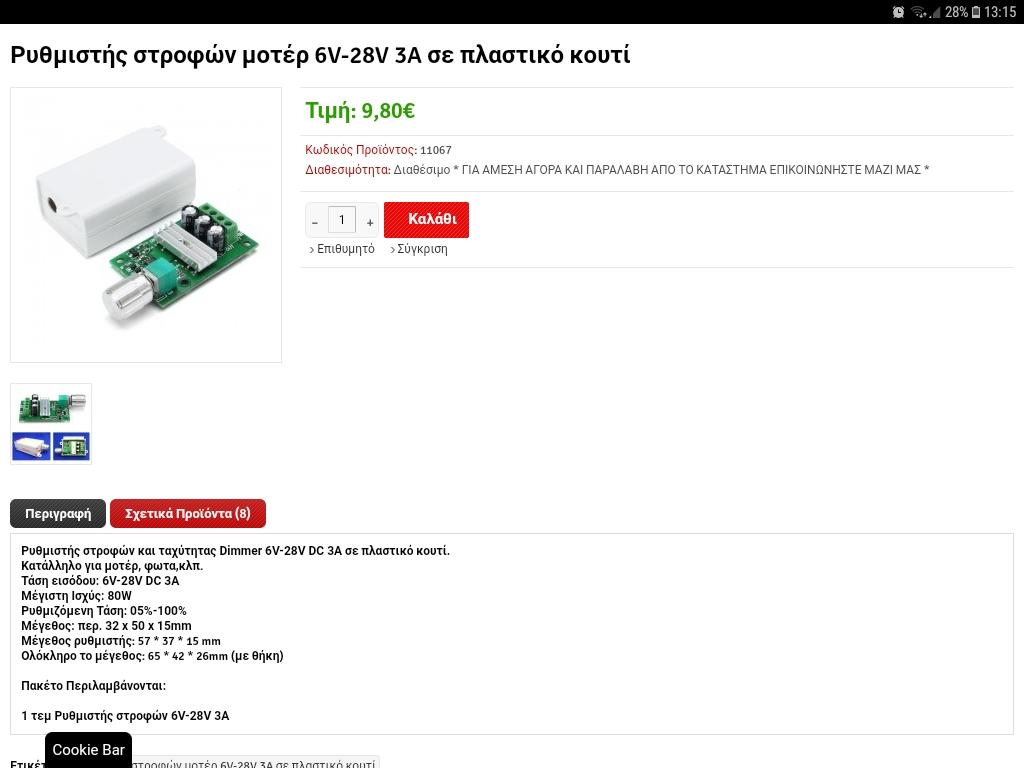

Giannis m Ιούλιος 17, 2019 Author #4 Κοινοποίηση Ιούλιος 17, 2019 Μετο άσπρο κουτί είναι αυτο που παρήγγειλα Και το μαυρο είναι αυτο που χρησιμοποιώ Για το ρεύμα του σπιτιού. Εάν βοηθάω με αυτά? Link to comment Share on other sites More sharing options...
eleozz Ιούλιος 17, 2019 #5 Κοινοποίηση Ιούλιος 17, 2019 για αρχή αν θέλεις να το κάνεις ίδιο (μέγεθος, χαρακτηριστικά, εμφάνιση) καλύτερα να αγοράσεις ένα έτοιμο για τους εξής λόγους 1) το περίβλημα της κατασκευής φαίνεται να είναι από μαλακό πλαστικό, το πιο κοντινό που μπορείς να κάνεις είναι ένα 3d printed, άλλα μην περιμένεις την ίδια εμφάνιση 2) οι μπαταρίες που χρησιμοποιούνται είναι 3 μπαταρίες λιθίου σε σειρά φτιαγμένες για να χωράνε ίσα ίσα, οι πιο κοντινές που θα βρεις είναι οι μπαταρίες τον mp3/mp4, άλλα μην περιμένεις τις ίδιες επιδόσεις 3) φαντάζομαι ότι το βραχιόλι έχει custom pcb με 3 πράγματα πάνω του, 1. "ρυθμιστής στροφών" (voltage regulator/step down buck converter) για την έξοδο, 2. BMS (battery management system) για την προστασία τον μπαταριών και 3. usb charger cc-cv για την φόρτιση τον μπαταριών, μπορείς να κάνει κάτι τέτοιο με γνώσεις ηλεκτρονικών και cad, άλλα μην περιμένεις το ίδιο μέγεθος ακόμα και αν δεν σε ενδιαφέρει το πρώτο μέρος τα δύο δεύτερα μέρει γίνονται και με Commercial off-the-shelf parts σε ένα μικρό κουτάκι που απλά δεν θα είναι στο χέρι σου (λόγο βάρους / όγκου) άλλα θα είναι φορητό και θα κάνει την ίδια δουλειά αν θες περισσότερες λεπτομέρειες για την κατασκευή εδώ είμαστε 2 Link to comment Share on other sites More sharing options...
Giannis m Ιούλιος 17, 2019 Author #6 Κοινοποίηση Ιούλιος 17, 2019 πριν 9 λεπτά, το μέλος eleozz έγραψε: για αρχή αν θέλεις να το κάνεις ίδιο (μέγεθος, χαρακτηριστικά, εμφάνιση) καλύτερα να αγοράσεις ένα έτοιμο για τους εξής λόγους 1) το περίβλημα της κατασκευής φαίνεται να είναι από μαλακό πλαστικό, το πιο κοντινό που μπορείς να κάνεις είναι ένα 3d printed, άλλα μην περιμένεις την ίδια εμφάνιση 2) οι μπαταρίες που χρησιμοποιούνται είναι 3 μπαταρίες λιθίου σε σειρά φτιαγμένες για να χωράνε ίσα ίσα, οι πιο κοντινές που θα βρεις είναι οι μπαταρίες τον mp3/mp4, άλλα μην περιμένεις τις ίδιες επιδόσεις 3) φαντάζομαι ότι το βραχιόλι έχει custom pcb με 3 πράγματα πάνω του, 1. "ρυθμιστής στροφών" (voltage regulator/step down buck converter) για την έξοδο, 2. BMS (battery management system) για την προστασία τον μπαταριών και 3. usb charger cc-cv για την φόρτιση τον μπαταριών, μπορείς να κάνει κάτι τέτοιο με γνώσεις ηλεκτρονικών και cad, άλλα μην περιμένεις το ίδιο μέγεθος ακόμα και αν δεν σε ενδιαφέρει το πρώτο μέρος τα δύο δεύτερα μέρει γίνονται και με Commercial off-the-shelf parts σε ένα μικρό κουτάκι που απλά δεν θα είναι στο χέρι σου (λόγο βάρους / όγκου) άλλα θα είναι φορητό και θα κάνει την ίδια δουλειά αν θες περισσότερες λεπτομέρειες για την κατασκευή εδώ είμαστε Αυτό που θέλω είναι να ξέρω ποση ώρα δλδ θα κρατήσουν με απόδοση ας πούμε 11ν max ? Εγω θελω κανα τρίωρο πόση ώρα θα κρατηση με 3 μπαταριες και ποση με 6 μπαταρίες? και πος να κανω την συνδεσμολογία ? Τώρα η εμφάνιση θα δω πος θα την φέρω δεν με πειράζει. Ευχαριστώ Link to comment Share on other sites More sharing options...
eleozz Ιούλιος 17, 2019 #7 Κοινοποίηση Ιούλιος 17, 2019 το πόση ώρα θα κρατήσει εξαρτάται από 2 κυρίως πράματα 1) πόσα mah θα είναι η μπαταρία σου (συνολικά) 2) πόσα watt είναι το εργαλείο που θα συνδέσεις πάνω του (volt*amp) 1 Link to comment Share on other sites More sharing options...
Seafalco Ιούλιος 17, 2019 #8 Κοινοποίηση Ιούλιος 17, 2019 πριν 4 λεπτά, το μέλος Giannis m έγραψε: Αυτό που θέλω είναι να ξέρω ποση ώρα δλδ θα κρατήσουν με απόδοση ας πούμε 11ν max ? Εγω θελω κανα τρίωρο πόση ώρα θα κρατηση με 3 μπαταριες και ποση με 6 μπαταρίες? και πος να κανω την συνδεσμολογία ? Καλώς ήρθες στην παρέα μας κατ' αρχήν! Αυτό που ρωτάς δεν μπορεί να απαντηθεί γιατί δεν δίνεις αρκετά στοιχεία για να υπολογιστεί. Το να λες απλά ότι το "μηχανάκι" που έχεις λειτουργεί από 7V- 11V αλλά πιο πολύ το δουλεύεις από 10v - 11V, δεν αρκεί. Χρειάζεται οπωσδήποτε να μας πείς και πόσο ρεύμα τραβάει την ώρα που δουλεύει. Και αν το μετρήσεις στις διάφορες τάσεις που το δουλεύεις θα είναι ακόμα καλύτερα. (δηλαδή στα 7Vdc τραβάει Χ Αdc, στα 8 Vdc τραβάει Ψ Αdc κ.ο.κ) Αυτό θα μας δώσει τον τρόπο να υπολογιστεί η απαιτούμενη από το μηχανάκι σου ισχύς αλλά και το μέγιστο ρεύμα. Από εκεί θα υπολογιστεί η απαιτούμενη χωρητικότητα των μπαταριών κλπ κλπ . Εδώ θα ήθελα να σου πω ότι το τελευταίο πρόβλημα που πρέπει να σε απασχολεί είναι το πώς θα συνδέσεις τις μπαταρίες, καθώς μην γνωρίζοντας τα βασικά περί του θέματος, σίγουρα έχεις πολύ σημαντικότερα ζητήματα να λύσεις, αρκετά από τα οποία ήδη ο φίλος @eleozz σου έχει επισημάνει. Πρέπει πρώτα να λυθεί το θέμα της όλης κατασκευής όσον αφορά στο ποιά βασικά block χρειάζονται , ποιές είναι οι απαραίτητες συνδέσεις , ποιά θα είναι η καλύτερα "τοπολογία" για την κατασκευή κλπ κλπ. Συνεπώς είναι πολύ ωραίος και δημιουργικός ο ενθουσιασμός, αλλά για να μην καταλήξει σε παταγώδη αποτυχία, θέλει προσοχή και σύνεση ! Και για να κάνω το " δικηγόρο του διαβόλου" να ρωτήσω, εσύ τώρα πως ακριβώς κάνεις τη δουλειά σου, και γιατί θεωρείς πολύ καλή ιδεά αυτήν την κατασκευή? (Παρακαλώ πάρε υπόψη σου ότι εμείς κατά πάσα πιθανότητα, θα έχουμε μαύρα μεσάνυχτα για το πως γίνεται και τι προβλήματα έχει η δουλειά που κάνεις, οπότε να είσαι αναλυτικός σχετικά με το θέμα και μην θεωρείς κάτι τετριμένο και αυτονόητο . . . δεν είναι ! Και βάλε και κάποιες φωτογραφίες, βοηθάνε πολύ, αρκεί να είναι καθαρές ! Καλή συνέχεια ! 3 Link to comment Share on other sites More sharing options...
Giannis m Ιούλιος 17, 2019 Author #9 Κοινοποίηση Ιούλιος 17, 2019 πριν 14 λεπτά, το μέλος eleozz έγραψε: το πόση ώρα θα κρατήσει εξαρτάται από 2 κυρίως πράματα 1) πόσα mah θα είναι η μπαταρία σου (συνολικά) 2) πόσα watt είναι το εργαλείο που θα συνδέσεις πάνω του (volt*amp) πριν 15 λεπτά, το μέλος eleozz έγραψε: το πόση ώρα θα κρατήσει εξαρτάται από 2 κυρίως πράματα 1) πόσα mah θα είναι η μπαταρία σου (συνολικά) 2) πόσα watt είναι το εργαλείο που θα συνδέσεις πάνω του (volt*amp) Αυτό Θέλω από εσάς και ρωτώ πόσες μπαταρίες Πρέπει να συνδέσω Για να με καλύπτει κατά τρίωρο με max 11v. To εργαλείο είναι μοτερακι τατου και δεν γραφεί πάνω πόσα βατ είναι Μάλλον περνη ότι του δίνεις δλδ δουλεύει από 6 έως 11v πριν 11 λεπτά, το μέλος Seafalco έγραψε: Καλώς ήρθες στην παρέα μας κατ' αρχήν! Αυτό που ρωτάς δεν μπορεί να απαντηθεί γιατί δεν δίνεις αρκετά στοιχεία για να υπολογιστεί. Το να λες απλά ότι το "μηχανάκι" που έχεις λειτουργεί από 7V- 11V αλλά πιο πολύ το δουλεύεις από 10v - 11V, δεν αρκεί. Χρειάζεται οπωσδήποτε να μας πείς και πόσο ρεύμα τραβάει την ώρα που δουλεύει. Και αν το μετρήσεις στις διάφορες τάσεις που το δουλεύεις θα είναι ακόμα καλύτερα. (δηλαδή στα 7Vdc τραβάει Χ Αdc, στα 8 Vdc τραβάει Ψ Αdc κ.ο.κ) Αυτό θα μας δώσει τον τρόπο να υπολογιστεί η απαιτούμενη από το μηχανάκι σου ισχύς αλλά και το μέγιστο ρεύμα. Από εκεί θα υπολογιστεί η απαιτούμενη χωρητικότητα των μπαταριών κλπ κλπ . Εδώ θα ήθελα να σου πω ότι το τελευταίο πρόβλημα που πρέπει να σε απασχολεί είναι το πώς θα συνδέσεις τις μπαταρίες, καθώς μην γνωρίζοντας τα βασικά περί του θέματος, σίγουρα έχεις πολύ σημαντικότερα ζητήματα να λύσεις, αρκετά από τα οποία ήδη ο φίλος @eleozz σου έχει επισημάνει. Πρέπει πρώτα να λυθεί το θέμα της όλης κατασκευής όσον αφορά στο ποιά βασικά block χρειάζονται , ποιές είναι οι απαραίτητες συνδέσεις , ποιά θα είναι η καλύτερα "τοπολογία" για την κατασκευή κλπ κλπ. Συνεπώς είναι πολύ ωραίος και δημιουργικός ο ενθουσιασμός, αλλά για να μην καταλήξει σε παταγώδη αποτυχία, θέλει προσοχή και σύνεση ! Και για να κάνω το " δικηγόρο του διαβόλου" να ρωτήσω, εσύ τώρα πως ακριβώς κάνεις τη δουλειά σου, και γιατί θεωρείς πολύ καλή ιδεά αυτήν την κατασκευή? (Παρακαλώ πάρε υπόψη σου ότι εμείς κατά πάσα πιθανότητα, θα έχουμε μαύρα μεσάνυχτα για το πως γίνεται και τι προβλήματα έχει η δουλειά που κάνεις, οπότε να είσαι αναλυτικός σχετικά με το θέμα και μην θεωρείς κάτι τετριμένο και αυτονόητο . . . δεν είναι ! Και βάλε και κάποιες φωτογραφίες, βοηθάνε πολύ, αρκεί να είναι καθαρές ! Καλή συνέχεια ! Μόλις βρώ την ευκαιρία θα μετρήσω αυτά που μου λες. Τώρα δλδ δουλεύω με τροφοδοτικό σπιτιού 12ν 2amp Αλλά για μένα είναι Κάπος σπαστικο γιατί έχει πολλά καλούδια . Και δεν με βολεύει. Link to comment Share on other sites More sharing options...
Seafalco Ιούλιος 17, 2019 #10 Κοινοποίηση Ιούλιος 17, 2019 (edited) πριν 11 λεπτά, το μέλος Giannis m έγραψε: Αυτό Θέλω από εσάς και ρωτώ πόσες μπαταρίες Πρέπει να συνδέσω Για να με καλύπτει κατά τρίωρο με max 11v. To εργαλείο είναι μοτερακι τατου και δεν γραφεί πάνω πόσα βατ είναι Μάλλον περνη ότι του δίνεις δλδ δουλεύει από 6 έως 11v Το έχουμε καταλάβει αυτό! Θα πρέπει και εσύ να καταλάβεις ότι το να λες μόνο την τάση στην οποία λειτουργεί μια συσκευή δεν αρκεί για να βρεθεί πόση ισχύ απορροφά! Αν δεν γράφει Watt το μηχανάκι σου, θα πρέπει να μετρηθεί το πόσο ρεύμα τραβάει από την πηγή που το τροφοδοτείς και μετά από αυτά τα δύο (τάση και ρεύμα λειτουργίας) θα υπολογιστεί η ισχύς! Και πρόσεξε κάτι, σε μια μπαταρία 12 V ας πούμε, μπορείς να συνδέσεις το φορτιστή ενός τηλεφώνου και να τραβάει μισό αμπερ, αλλά επίσης μπορείς να συνδέσεις τη μίζα του αυτοκινήτου και να τραβήξει 200 αμπερ. Αυτός που καθορίζει το πόσα αμπερ θα τραβήξει από τη μπαταρία μια συσκευή , δεν είναι η μπαταρία, αλλά η συσκευή! (τηρουμένων βεβαίως των ορίων της τάσης τροφοδότησης! ) Έγινε επεξεργασία Ιούλιος 17, 2019 από Seafalco 3 Link to comment Share on other sites More sharing options...
eleozz Ιούλιος 17, 2019 #11 Κοινοποίηση Ιούλιος 17, 2019 (edited) σε αυτό δεν μπορούμε να απαντήσουμε καθώς δεν γνωρίζουμε τα χαρακτηριστικά του μοτέρ. είναι σαν να ρωτάς πόσα χιλιόμετρα θα κάνω με 15 ευρώ βενζίνη χωρίς να ξέρουμε την τιμή του λίτρου της βενζίνης και χωρίς να ξέρουμε την κατανάλωση του αυτοκινήτου σου πρακτικά το μόνο που μπορώ να υποθέσω είναι ότι σύμφωνα με αυτό το βραχιόλι που έδειξες λέει 6 Lithium batteries, total 1500mAh (δηλαδή 3S2P μπαταρία) και 2 to 5 hours continuously depending on load άρα ΑΝ στις μετρήσεις που κάνουν χρησιμοποιήσανε παρόμοιο μοτέρ με το δικό σου και εσύ πεις ότι παίρνεις 3 μπαταρίες 18650 με χωρητικότητα ~2600mAh θεωρητικά θα βγάλεις τις ίδιες ή και περισσότερες ώρες λειτουργίας άλλα και πάλι μπορεί να είναι και οι μισές ώρες - αν το μοτέρ σου τραβάει το διπλάσιο ρεύμα για να λειτουργήσει Έγινε επεξεργασία Ιούλιος 17, 2019 από eleozz 3 Link to comment Share on other sites More sharing options...
Giannis m Ιούλιος 17, 2019 Author #12 Κοινοποίηση Ιούλιος 17, 2019 πριν 22 λεπτά, το μέλος Seafalco έγραψε: Το έχουμε καταλάβει αυτό! Θα πρέπει και εσύ να καταλάβεις ότι το να λες μόνο την τάση στην οποία λειτουργεί μια συσκευή δεν αρκεί για να βρεθεί πόση ισχύ απορροφά! Αν δεν γράφει Watt το μηχανάκι σου, θα πρέπει να μετρηθεί το πόσο ρεύμα τραβάει από την πηγή που το τροφοδοτείς και μετά από αυτά τα δύο (τάση και ρεύμα λειτουργίας) θα υπολογιστεί η ισχύς! Και πρόσεξε κάτι, σε μια μπαταρία 12 V ας πούμε, μπορείς να συνδέσεις το φορτιστή ενός τηλεφώνου και να τραβάει μισό αμπερ, αλλά επίσης μπορείς να συνδέσεις τη μίζα του αυτοκινήτου και να τραβήξει 200 αμπερ. Αυτός που καθορίζει το πόσα αμπερ θα τραβήξει από τη μπαταρία μια συσκευή , δεν είναι η μπαταρία, αλλά η συσκευή! (τηρουμένων βεβαίως των ορίων της τάσης τροφοδότησης! ) Ευχαριστώ πάρα πολύ θα μετρήσω Και θα απαντήσω πριν 24 λεπτά, το μέλος eleozz έγραψε: σε αυτό δεν μπορούμε να απαντήσουμε καθώς δεν γνωρίζουμε τα χαρακτηριστικά του μοτέρ. είναι σαν να ρωτάς πόσα χιλιόμετρα θα κάνω με 15 ευρώ βενζίνη χωρίς να ξέρουμε την τιμή του λίτρου της βενζίνης και χωρίς να ξέρουμε την κατανάλωση του αυτοκινήτου σου πρακτικά το μόνο που μπορώ να υποθέσω είναι ότι σύμφωνα με αυτό το βραχιόλι που έδειξες λέει 6 Lithium batteries, total 1500mAh (δηλαδή 3S2P μπαταρία) και 2 to 5 hours continuously depending on load άρα ΑΝ στις μετρήσεις που κάνουν χρησιμοποιήσανε παρόμοιο μοτέρ με το δικό σου και εσύ πεις ότι παίρνεις 3 μπαταρίες 18650 με χωρητικότητα ~2600mAh θεωρητικά θα βγάλεις τις ίδιες ή και περισσότερες ώρες λειτουργίας άλλα και πάλι μπορεί να είναι και οι μισές ώρες - αν το μοτέρ σου τραβάει το διπλάσιο ρεύμα για να λειτουργήσει Σας κατάλαβα Τώρα. Αλλά τα μοτέρ είναι 99%ίδια Δλδ τραβανε τα ίδια αμπ. Δλδ αυτο που πουλάνε το βραχιόλι Πχ δεν το δίνουν μόνο για ένα συγκεκριμένο Μοτερακι.υπαρχουν διάφορες μάρκες Αλλά τραβανε ακριβός το ιδιο Οσποτε Θέλω τα ίδια βολτ όπως ειπατε 1 Link to comment Share on other sites More sharing options...
eleozz Ιούλιος 17, 2019 #13 Κοινοποίηση Ιούλιος 17, 2019 ok λοιπόν τα βήματα είναι τα εξής 1) για αρχή θα πρέπει να επιλέξετε τις μπαταρίες που θα σε καλύψουν σε χωρητικότητα, μέγιστη τάση (υπάρχει και η επιλογή του step up - boost converter άλλα δεν το προτείνω, καλύτερα να σε καλύπτουν οι μπαταρίες σου) και ρεύμα εξόδου για το μέγεθος τον μπαταριών εγώ θα πήγαινα σε 18650 καθώς νομίζω θα σε καλύψουν σε όλα αυτά που θες η τάση της κάθε μπαταρίας είναι 3.7Volt οπότε με 3 μπαταρίες σε σειρά πετυχαίνεις 11Volt π.χ. με 3 τέτοιες μπαταρίες πετυχαίνεις τις ίδιες και "καλύτερες" επιδόσεις από το βραχιόλι και αν βάλεις παράλληλα άλλες 3 διπλασιάζεις την χωρητικότητα, άρα και τον χρόνο που θα κρατάνε προσωπικά θα έβαζα στις μπαταρίες ένα bms σαν αυτό για λόγους ασφαλείας (δεν είναι το καλύτερο bms άλλα την δουλειά του την κάνει) και για να μην χρειαστεί να κάνω κολλήσεις πάνω στης μπαταρίες θα έπαιρνα και ένα holder σαν αυτό 2) στην συνέχεια χρειάζεσαι έναν τρόπο να φορτώσει τις μπαταρίες, αυτό μπορείς να το κάνεις είτε βγάζοντας τις μπαταρίες από το holder και να τις φορτίζεις με εξωτερικό φορτιστή (με αυτόν τον τρόπο μπορείς να αλλάξεις τις μπαταρίες με άλλες φορτωμένες χωρίς να περιμένεις να φορτώσουν οι άδειες ή χρησιμοποιώντας ένα κυκλωματάκι σαν αυτό σε συνδυασμό με κάτι τέτοιο για να φορτώνεις τις μπαταρίες εσωτερικά της κατασκευής ρυθμίζοντας το step down σύμφωνα με τα datasheet τον μπαταριών 3) και για τέλος χρειάζεσαι ένα κύκλωμα για να ρυθμίζεις την έξοδο και να ελέγχεις το moter σου αυτό που έδειξες παραπάνω λογικά κάνει μία χαρά και για τελείωμα θα χρειαστεί ένα κουτάκι για να γίνει το σπίτι όλον τον παραπάνω και το σημαντικότερο όλων οι μπαταρίες μπορεί να γίνουν επικίνδυνες αν δεν ξέρεις πώς να της χειριστείς, μπορεί να πάρουν φωτιά, ακόμα και να εκραγούν χρειάζεται μεγάλη προσοχή στην πολικότητα και της τάσεις αν δεν είσαι σίγουρος για το τι είναι και πώς λειτουργούν όλα τα παραπάνω μην βιαστείς να κάνεις κινήσεις ρώτα για να σιγουρευτείς πριν κάνεις κάτι που δεν ξέρεις Κώστας 5 1 Link to comment Share on other sites More sharing options...
Giannis m Ιούλιος 17, 2019 Author #14 Κοινοποίηση Ιούλιος 17, 2019 πριν 27 λεπτά, το μέλος eleozz έγραψε: ok λοιπόν τα βήματα είναι τα εξής 1) για αρχή θα πρέπει να επιλέξετε τις μπαταρίες που θα σε καλύψουν σε χωρητικότητα, μέγιστη τάση (υπάρχει και η επιλογή του step up - boost converter άλλα δεν το προτείνω, καλύτερα να σε καλύπτουν οι μπαταρίες σου) και ρεύμα εξόδου για το μέγεθος τον μπαταριών εγώ θα πήγαινα σε 18650 καθώς νομίζω θα σε καλύψουν σε όλα αυτά που θες η τάση της κάθε μπαταρίας είναι 3.7Volt οπότε με 3 μπαταρίες σε σειρά πετυχαίνεις 11Volt π.χ. με 3 τέτοιες μπαταρίες πετυχαίνεις τις ίδιες και "καλύτερες" επιδόσεις από το βραχιόλι και αν βάλεις παράλληλα άλλες 3 διπλασιάζεις την χωρητικότητα, άρα και τον χρόνο που θα κρατάνε προσωπικά θα έβαζα στις μπαταρίες ένα bms σαν αυτό για λόγους ασφαλείας (δεν είναι το καλύτερο bms άλλα την δουλειά του την κάνει) και για να μην χρειαστεί να κάνω κολλήσεις πάνω στης μπαταρίες θα έπαιρνα και ένα holder σαν αυτό 2) στην συνέχεια χρειάζεσαι έναν τρόπο να φορτώσει τις μπαταρίες, αυτό μπορείς να το κάνεις είτε βγάζοντας τις μπαταρίες από το holder και να τις φορτίζεις με εξωτερικό φορτιστή (με αυτόν τον τρόπο μπορείς να αλλάξεις τις μπαταρίες με άλλες φορτωμένες χωρίς να περιμένεις να φορτώσουν οι άδειες ή χρησιμοποιώντας ένα κυκλωματάκι σαν αυτό σε συνδυασμό με κάτι τέτοιο για να φορτώνεις τις μπαταρίες εσωτερικά της κατασκευής ρυθμίζοντας το step down σύμφωνα με τα datasheet τον μπαταριών 3) και για τέλος χρειάζεσαι ένα κύκλωμα για να ρυθμίζεις την έξοδο και να ελέγχεις το moter σου αυτό που έδειξες παραπάνω λογικά κάνει μία χαρά και για τελείωμα θα χρειαστεί ένα κουτάκι για να γίνει το σπίτι όλον τον παραπάνω και το σημαντικότερο όλων οι μπαταρίες μπορεί να γίνουν επικίνδυνες αν δεν ξέρεις πώς να της χειριστείς, μπορεί να πάρουν φωτιά, ακόμα και να εκραγούν χρειάζεται μεγάλη προσοχή στην πολικότητα και της τάσεις αν δεν είσαι σίγουρος για το τι είναι και πώς λειτουργούν όλα τα παραπάνω μην βιαστείς να κάνεις κινήσεις ρώτα για να σιγουρευτείς πριν κάνεις κάτι που δεν ξέρεις Κώστας Ναι καταλαβαίνω και γι'αυτό Ρωτάω εσάς να μην κάνω και λαθος Link to comment Share on other sites More sharing options...
Giannis m Ιούλιος 17, 2019 Author #15 Κοινοποίηση Ιούλιος 17, 2019 πριν 7 ώρες, το μέλος eleozz έγραψε: ok λοιπόν τα βήματα είναι τα εξής 1) για αρχή θα πρέπει να επιλέξετε τις μπαταρίες που θα σε καλύψουν σε χωρητικότητα, μέγιστη τάση (υπάρχει και η επιλογή του step up - boost converter άλλα δεν το προτείνω, καλύτερα να σε καλύπτουν οι μπαταρίες σου) και ρεύμα εξόδου για το μέγεθος τον μπαταριών εγώ θα πήγαινα σε 18650 καθώς νομίζω θα σε καλύψουν σε όλα αυτά που θες η τάση της κάθε μπαταρίας είναι 3.7Volt οπότε με 3 μπαταρίες σε σειρά πετυχαίνεις 11Volt π.χ. με 3 τέτοιες μπαταρίες πετυχαίνεις τις ίδιες και "καλύτερες" επιδόσεις από το βραχιόλι και αν βάλεις παράλληλα άλλες 3 διπλασιάζεις την χωρητικότητα, άρα και τον χρόνο που θα κρατάνε προσωπικά θα έβαζα στις μπαταρίες ένα bms σαν αυτό για λόγους ασφαλείας (δεν είναι το καλύτερο bms άλλα την δουλειά του την κάνει) και για να μην χρειαστεί να κάνω κολλήσεις πάνω στης μπαταρίες θα έπαιρνα και ένα holder σαν αυτό 2) στην συνέχεια χρειάζεσαι έναν τρόπο να φορτώσει τις μπαταρίες, αυτό μπορείς να το κάνεις είτε βγάζοντας τις μπαταρίες από το holder και να τις φορτίζεις με εξωτερικό φορτιστή (με αυτόν τον τρόπο μπορείς να αλλάξεις τις μπαταρίες με άλλες φορτωμένες χωρίς να περιμένεις να φορτώσουν οι άδειες ή χρησιμοποιώντας ένα κυκλωματάκι σαν αυτό σε συνδυασμό με κάτι τέτοιο για να φορτώνεις τις μπαταρίες εσωτερικά της κατασκευής ρυθμίζοντας το step down σύμφωνα με τα datasheet τον μπαταριών 3) και για τέλος χρειάζεσαι ένα κύκλωμα για να ρυθμίζεις την έξοδο και να ελέγχεις το moter σου αυτό που έδειξες παραπάνω λογικά κάνει μία χαρά και για τελείωμα θα χρειαστεί ένα κουτάκι για να γίνει το σπίτι όλον τον παραπάνω και το σημαντικότερο όλων οι μπαταρίες μπορεί να γίνουν επικίνδυνες αν δεν ξέρεις πώς να της χειριστείς, μπορεί να πάρουν φωτιά, ακόμα και να εκραγούν χρειάζεται μεγάλη προσοχή στην πολικότητα και της τάσεις αν δεν είσαι σίγουρος για το τι είναι και πώς λειτουργούν όλα τα παραπάνω μην βιαστείς να κάνεις κινήσεις ρώτα για να σιγουρευτείς πριν κάνεις κάτι που δεν ξέρεις Κώστας Να είσαι καλά φίλε που απαντάς Δλδ οι μπαταρίες 3000,3400,3500 (mAh) Ποιά η διαφορά μεταξύ τούς ? Link to comment Share on other sites More sharing options...
eleozz Ιούλιος 18, 2019 #16 Κοινοποίηση Ιούλιος 18, 2019 Αμπερώριο Παράθεση Έτσι λέγοντας για παράδειγμα ότι ένας συσσωρευτής, (ηλεκτρική μπαταρία), περιέχει 100 αμπερώρες σημαίνει πως μπορεί να δώσει ηλεκτρικό ρεύμα ενός αμπέρ επί 100 ώρες, ή 10 αμπέρ σε 10 ώρες, ή και 100 αμπέρ σε 1 ώρα. Link to comment Share on other sites More sharing options...

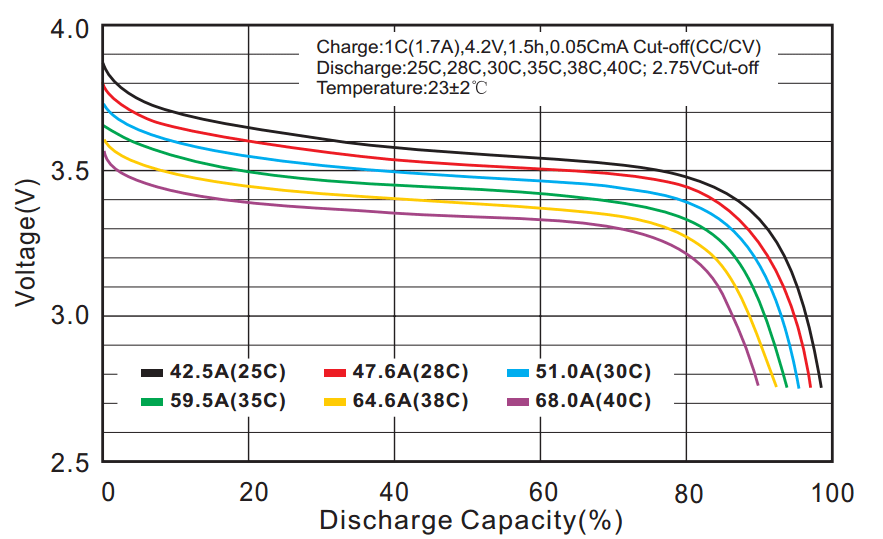

Seafalco Ιούλιος 18, 2019 #17 Κοινοποίηση Ιούλιος 18, 2019 Καλημέρα ! Για την ακρίβεια του πράγματος και για λόγους γενικότερης ορθότητας, να παρατηρήσω κάτι : Το θέμα της χωρητικότητας έχει την "απλή και γενικής χρήσης έκδοσή του", η οποία εν προκειμένω είναι μια χαρά και την (τις) πιο ειδική του ανάλυση, που ουσιαστικά είναι πολύ μεγάλη ιστορία! Πρακτικά και με δυο λόγια, η ονομαστική χωρητικότητα μιας μπαταρίας μετράται σε κάποιον συγκεκριμένο ρυθμό εκφόρτισης, που ο σωστός κατασκευαστής δίνει. Ο λόγος είναι ότι η πραγματική ενέργεια που μπορούμε να αντλήσουμε από μια μπαταρία, είναι αντιστρόφως "ανάλογη" από το ρεύμα που τραβάμε από αυτήν. Μιλώντας πιο ειδικά για τις LiPo μπαταρίες . . . Αλλά αυτά θα είχαν ενδιαφέρον μόνο αν η εφαρμογή τους ήταν εξαιρετικά ενεργοβόρα (αερομοντέλα κλπ ) εν προκειμένω δεν νομίζω ότι η όποια μπαταρία χρησιμοποιηθεί θα φτάσει σε τέτοιο όριο χρήσης για να αρχίσουν να έχουν δραστική σημασία αυτά ! 3 Link to comment Share on other sites More sharing options...

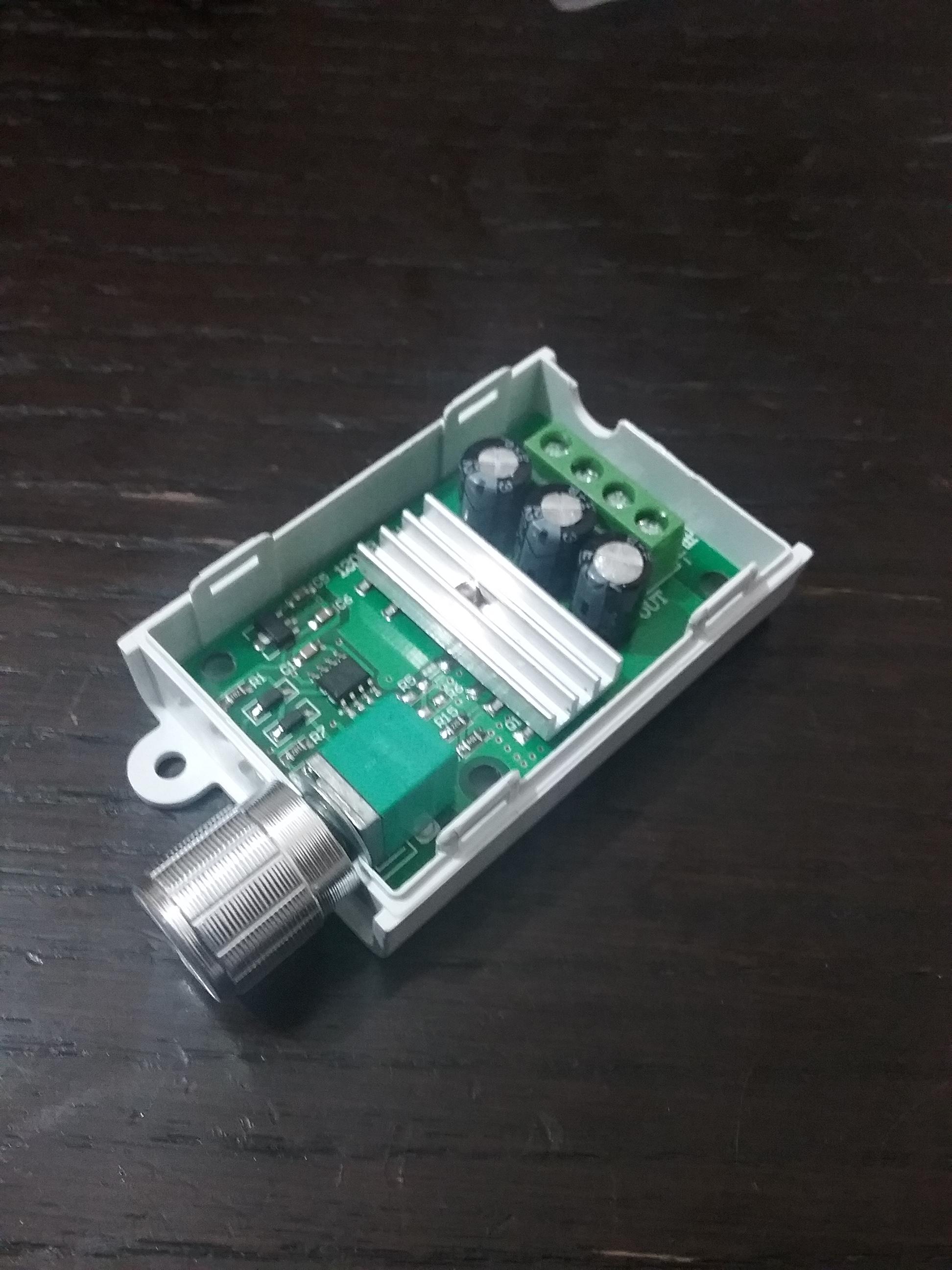

Giannis m Ιούλιος 20, 2019 Author #18 Κοινοποίηση Ιούλιος 20, 2019 On 17/7/2019 at 6:39 ΜΜ, το μέλος eleozz έγραψε: ok λοιπόν τα βήματα είναι τα εξής 1) για αρχή θα πρέπει να επιλέξετε τις μπαταρίες που θα σε καλύψουν σε χωρητικότητα, μέγιστη τάση (υπάρχει και η επιλογή του step up - boost converter άλλα δεν το προτείνω, καλύτερα να σε καλύπτουν οι μπαταρίες σου) και ρεύμα εξόδου για το μέγεθος τον μπαταριών εγώ θα πήγαινα σε 18650 καθώς νομίζω θα σε καλύψουν σε όλα αυτά που θες η τάση της κάθε μπαταρίας είναι 3.7Volt οπότε με 3 μπαταρίες σε σειρά πετυχαίνεις 11Volt π.χ. με 3 τέτοιες μπαταρίες πετυχαίνεις τις ίδιες και "καλύτερες" επιδόσεις από το βραχιόλι και αν βάλεις παράλληλα άλλες 3 διπλασιάζεις την χωρητικότητα, άρα και τον χρόνο που θα κρατάνε προσωπικά θα έβαζα στις μπαταρίες ένα bms σαν αυτό για λόγους ασφαλείας (δεν είναι το καλύτερο bms άλλα την δουλειά του την κάνει) και για να μην χρειαστεί να κάνω κολλήσεις πάνω στης μπαταρίες θα έπαιρνα και ένα holder σαν αυτό 2) στην συνέχεια χρειάζεσαι έναν τρόπο να φορτώσει τις μπαταρίες, αυτό μπορείς να το κάνεις είτε βγάζοντας τις μπαταρίες από το holder και να τις φορτίζεις με εξωτερικό φορτιστή (με αυτόν τον τρόπο μπορείς να αλλάξεις τις μπαταρίες με άλλες φορτωμένες χωρίς να περιμένεις να φορτώσουν οι άδειες ή χρησιμοποιώντας ένα κυκλωματάκι σαν αυτό σε συνδυασμό με κάτι τέτοιο για να φορτώνεις τις μπαταρίες εσωτερικά της κατασκευής ρυθμίζοντας το step down σύμφωνα με τα datasheet τον μπαταριών 3) και για τέλος χρειάζεσαι ένα κύκλωμα για να ρυθμίζεις την έξοδο και να ελέγχεις το moter σου αυτό που έδειξες παραπάνω λογικά κάνει μία χαρά και για τελείωμα θα χρειαστεί ένα κουτάκι για να γίνει το σπίτι όλον τον παραπάνω και το σημαντικότερο όλων οι μπαταρίες μπορεί να γίνουν επικίνδυνες αν δεν ξέρεις πώς να της χειριστείς, μπορεί να πάρουν φωτιά, ακόμα και να εκραγούν χρειάζεται μεγάλη προσοχή στην πολικότητα και της τάσεις αν δεν είσαι σίγουρος για το τι είναι και πώς λειτουργούν όλα τα παραπάνω μην βιαστείς να κάνεις κινήσεις ρώτα για να σιγουρευτείς πριν κάνεις κάτι που δεν ξέρεις Κώστας Άκομα είμαι στην διαδρομή μια ερώτηση (ακομα) H bms σε τι βοηθάει? Link to comment Share on other sites More sharing options...
eleozz Ιούλιος 21, 2019 #19 Κοινοποίηση Ιούλιος 21, 2019 ένα καλό bms πρέπει να κάνει τουλάχιστον τα εξής προστατεύει την μπαταρία από υπερβολική φόρτιση προστατεύει την μπαταρία από υπερβολική εκφόρτιση και να κάνει balancing τα στοιχεία της μπαταρίας φυσικά ένα bms μπορεί να κάνει πολλά περισσότερα 1 Link to comment Share on other sites More sharing options...
Giannis m Ιούλιος 21, 2019 Author #20 Κοινοποίηση Ιούλιος 21, 2019 πριν 3 ώρες, το μέλος eleozz έγραψε: ένα καλό bms πρέπει να κάνει τουλάχιστον τα εξής προστατεύει την μπαταρία από υπερβολική φόρτιση προστατεύει την μπαταρία από υπερβολική εκφόρτιση και να κάνει balancing τα στοιχεία της μπαταρίας φυσικά ένα bms μπορεί να κάνει πολλά περισσότερα Σ ευχαριστώ κ πάλι. Το Να της φορτίζω δεν με πειράζει δλδ θα πάρω ένα φορτιστή. Χωρίς dms δεν μπορώ να δουλέψω? Έκανα ένα πείραμα τα δοκίμασα και κάνα 20 λεπτό Δεν δεν είδα να πέφτει η μπαταρία. Θα μου πεις γιατί να μη βάλω dms? Δοκίμασα και ανέβασε πολύθερμοκρασία και έβγαλε λίγο καπνό Άρα κάτι έκανα λάθος. Σάν συνδεσμολογία ειναι οκ? Το είδα στο YouTube για 12v Χωρίς την dms δούλευε μια χαρά Αλλά με dms έβγαλε καπνό η dms. Όσο για Το βίντεο που ανέβασες δίστιχος δεν ξέρω αγγλικά. Link to comment Share on other sites More sharing options...
