ronin13 Δημοσιεύτηκε Φεβρουάριος 18, 2018 #1 Κοινοποίηση Δημοσιεύτηκε Φεβρουάριος 18, 2018 Καλησπερα! Εχω ενα σκουπακι χειρος του οποιου τα Ni-Cd στοιχεια στη μπαταρια του παρέδωσαν πνευμα. Ρωτησα σε κατασηματα για αντικατασταση της μπαταριας και μου ζητανε 40-50 €. Καλυτερα να παρω καινουριο δλδ... Εχω απο παλια laptop τις 18650 μπαταριες αυτού του θέματος, φορτισμένες και λειτουργικές, και θέλω να τις αξιοποιήσω. Ξέρω οτι γίνεται, αλλα δεν έχω ούτε την τεχνογνωσία, ούτε τα υλικά, ούτε τα εργαλεία για να το κανω. Ξέρουμε κάποιον που μπορεί να βοηθήσει? Ευχαριστώ εκ των προτέρων! Link to comment Share on other sites More sharing options...
l3ft3ris Φεβρουάριος 18, 2018 #2 Κοινοποίηση Φεβρουάριος 18, 2018 Έχει μέσα 12 μπαταρίες των 1.2 volt η 18650 είναι 3.6 volt, Θα χρειαστείς 4 μπαταρίες ή 8, 4 σε σειρά και παράλληλα για να πάρεις περισσότερα amber. Το πρόβλημα είναι η φόρτιση και η εκφόρτιση που θέλεις άλλον φορτιστή και κύκλωμα να σου σταματάει την λειτουργία στα 3 volt ανα μπαταρία Link to comment Share on other sites More sharing options...
ronin13 Φεβρουάριος 18, 2018 Author #3 Κοινοποίηση Φεβρουάριος 18, 2018 Φαινεται να υπαρχουν πλακετες που ρυθμιζουν την κατανομη του ρευματος και τη φορτιση, χωρις να χρειαστει να αλλαξω φορτιστη. Link to comment Share on other sites More sharing options...
l3ft3ris Φεβρουάριος 19, 2018 #4 Κοινοποίηση Φεβρουάριος 19, 2018 Έχουν κάποιες 18650 κύκλωμα προστασίας, απλά γενικά θέλουν προσοχή η λιθίου γιατί δίνουν πολλά amber και είναι επικίνδυνο να πάρουν φωτιά Link to comment Share on other sites More sharing options...
jefm Φεβρουάριος 19, 2018 #5 Κοινοποίηση Φεβρουάριος 19, 2018 Βάλλε Eneloop αν χωράνε, το έχω κάνει και είναι άψογες Link to comment Share on other sites More sharing options...
ronin13 Φεβρουάριος 19, 2018 Author #6 Κοινοποίηση Φεβρουάριος 19, 2018 Βάλλε Eneloop αν χωράνε, το έχω κάνει και είναι άψογεςΈχω ήδη στοιχεία από παλιες μπαταρίες laptop (Sony, Panasonic και LG).Πώς έκανες τη μετατροπή εσύ; Link to comment Share on other sites More sharing options...
jefm Φεβρουάριος 19, 2018 #7 Κοινοποίηση Φεβρουάριος 19, 2018 Υπολόγισα πόσες χρειαζόμουν για την σωστή τάση / ενταση και πείρα πλαστικές θήκες Κανονικά χρειάζεται και άλλος φορτιστής για να μη χαλάσουν αλλά εγώ υπολόγισα στο περίπου πόσες ώρες ήθελε ο δικός του και χρησιμοποιώ αυτόν. Εδώ και 2 χρόνια είμαι οκ Link to comment Share on other sites More sharing options...
ronin13 Φεβρουάριος 19, 2018 Author #8 Κοινοποίηση Φεβρουάριος 19, 2018 Επειδή θα το χρησιμοποιούν οι γονείς και δεν υπάρχει περίπτωση να κοιτάνε την ώρα για τη φόρτιση, θα προτιμούσα τρόπο να γίνεται αυτοματοποιημένα η φόρτιση.. Link to comment Share on other sites More sharing options...
karmen1983 Φεβρουάριος 19, 2018 #9 Κοινοποίηση Φεβρουάριος 19, 2018 Ρίξε μια ματιά εδω και στο post9 για μία ακόμα εναλλακτική πρόταση για φόρτιση Link to comment Share on other sites More sharing options...
ronin13 Φεβρουάριος 20, 2018 Author #10 Κοινοποίηση Φεβρουάριος 20, 2018 Ωραία η ιδέα, αλλά έχω κάποιες αποριες:1. Θα δουλεψει ακόμα και με κάποιον σκέτο μετασχηματιστη φαντάζομαι, χωρίς να συνδεθεί σε υπολογιστή. Οι θύρες USB όμως δίνουν 5V ρεύμα, και η μπαταρία είναι 14.4V. Θα γίνεται σωστή φόρτιση;2. Ο μετασχηματιστης κουμπώνει πάνω στη βάση του, στην οποία στέκεται με τη σειρά του το σκουπακι μαγνητικά, παίρνοντας ρεύμα από τα μεταλλικά "ηλεκτροδια " που φαίνονται στη φώτο. Υπάρχει η δυνατότητα να συνδυαστεί το παλιό σύστημα με τις καινουριες μπαταρίες;Μπορεί να ακούγονται χαζές αλλά είμαι πολύ καινούριος στο κομμάτι DIY με μπαταρίες. Link to comment Share on other sites More sharing options...
karmen1983 Φεβρουάριος 20, 2018 #11 Κοινοποίηση Φεβρουάριος 20, 2018 1. Ναι όπως φορτίζεις το κινητό σου θα φορτίζει και αυτό απλά θα χρειαστείς το αντίστοιχο του λινκ για 4 μπαταρίες. (έχε υπόψιν σου ότι έχω διαβάσει διαγωνίως το θέμα σου λόγω έλλειψης χρόνου οπότε μπορεί να το έχω χάσει κάπου και να σου λέω λάθος πράγματα) 2. Θες να φορτίζει οπωσδήποτε πάνω στη βάση; Αν ναι υπάρχει τρόπος απλά θα το θεωρούσα πιο απλό και είναι πιο απλό, να βγει το usb σε κάποιο σημείο και να φορτίζει απευθείας. Κλείνοντας χαζές είναι οι ερωτήσεις που θες αλλά δε θα κάνεις 2 Link to comment Share on other sites More sharing options...
ronin13 Φεβρουάριος 20, 2018 Author #12 Κοινοποίηση Φεβρουάριος 20, 2018 Θελω να κανω λιγο-πολυ ο,τι κι εσυ με τη μπαταρια του τρυπανιου σου, αλλα με το λιγοτερο δυνατο "ξεβολεμα" των γονεων απο την καθημερινοτητα τους. Και ψαχνω ανθρωπο με την εμπειρια και τα εργαλεια να με βοηθησει να το κανω. Link to comment Share on other sites More sharing options...
ronin13 Φεβρουάριος 21, 2018 Author #13 Κοινοποίηση Φεβρουάριος 21, 2018 Επισης, απο τη στιγμη που η καθε 18650 ειναι 4,2V και το μοτερ δουλευει στα 14,4V, αν χρησιμοποιησω 3 θα ειναι λίγες (3x4.2=12.6V) αλλά αν χρησιμοποιήσω 4 θα είναι πολλές (4x4,2=16,8V). Θα υπάρχει φόβος για το μοτερ με την αυξημένη τάση, ή θα πρέπει να βρω πλακέτα που, συν τοις άλλοις, θα ρίχνει την τάση στα 14,4V; Link to comment Share on other sites More sharing options...
dfa19mj Φεβρουάριος 22, 2018 #14 Κοινοποίηση Φεβρουάριος 22, 2018 πριν 5 ώρες, το μέλος ronin13 έγραψε: Επισης, απο τη στιγμη που η καθε 18650 ειναι 4,2V και το μοτερ δουλευει στα 14,4V, αν χρησιμοποιησω 3 θα ειναι λίγες (3x4.2=12.6V) αλλά αν χρησιμοποιήσω 4 θα είναι πολλές (4x4,2=16,8V). Θα υπάρχει φόβος για το μοτερ με την αυξημένη τάση, ή θα πρέπει να βρω πλακέτα που, συν τοις άλλοις, θα ρίχνει την τάση στα 14,4V; Καλημέρα 4χ18650 θέλει. κανένας φόβος για το μοτέρ (αν είδα καλά το ni-cd πακέτο είναι 12χΑΑ) Ο φόβος υπάρχει να κολωνουν οι 18650 (από λαπτοπ είναι ~2c) Πρέπει πρώτα να δεις - τεσταρεις το μοτέρ πόσα ampere τραβάει για να δεις πως θα πορευτεις ! Link to comment Share on other sites More sharing options...
dfa19mj Φεβρουάριος 22, 2018 #15 Κοινοποίηση Φεβρουάριος 22, 2018 ονομαστική τάση 18650=3,7 βολτ 4χ3,7v=14,8v ''πραγματική'' ~4,2v ονομαστική τάση ni-cd=1,2 βολτ 12x1,2=14,4v ''πραγματική'' ~1,4v sorry αλλά δεν πρόλαβα το εντιτ πιαααφ Link to comment Share on other sites More sharing options...
ronin13 Φεβρουάριος 22, 2018 Author #16 Κοινοποίηση Φεβρουάριος 22, 2018 Καλημέρα 4χ18650 θέλει. κανένας φόβος για το μοτέρ (αν είδα καλά το ni-cd πακέτο είναι 12χΑΑ) Ο φόβος υπάρχει να κολωνουν οι 18650 (από λαπτοπ είναι ~2c) Πρέπει πρώτα να δεις - τεσταρεις το μοτέρ πόσα ampere τραβάει για να δεις πως θα πορευτεις ! Το Ni-Cd πακέτο είναι 12 μπαταρίες τυπου 22420 στα 1.2V.Έχω μια πλαστική θήκη για 4x18650, τη δοκίμασα και δουλεύει μια χαρά. Το θέμα είναι τώρα να βρω μια κατάλληλη πλακέτα και να εγκαταστήσω το πακέτο. Τι χαρακτηριστικά να κοιτάξω; Έχετε καμία πρόταση; Link to comment Share on other sites More sharing options...
dfa19mj Φεβρουάριος 23, 2018 #17 Κοινοποίηση Φεβρουάριος 23, 2018 Καλημέρα πρέπει να πάρεις ένα BMS (Battery Management System) για να προστατεύει τις μπαταρίες από υπερφόρτιση - αποφόρτιση καμία 20αρια αμπερ και πάνω θα είναι οκ https://www.ebay.com/itm/4S-30A-BMS-Protection-PCB-Board-For-Li-ion-Lithium-18650-Battery-Pack-W-Balance/132152774513?hash=item1ec4eb4f71:g:PuoAAOSwpP9Y6JEe Για την φόρτιση τώρα πρέπει να του δινεις τάση ίση ή λίγο μικρότερη από 16,8 βολτ ! ο φορτιστής που έχει το σκουπακι πόσα βολτ δινει; Γιατί αν δινει αυτό που λέει στην φώτο που ανέβασες δεν κάνει.... πρέπει το τροφοδοτικο να δινει ~4 αμπερ και τάση από 16,4 έως 16,8 βολτ ! Κάτι αντιστοιχο φορτίζω με τροφοδοτικο απο Laptop και DC-DC Converter για να κατεβάσω την τάση στο επιθυμητό βολταζ... https://www.ebay.com/itm/132092049994 Link to comment Share on other sites More sharing options...

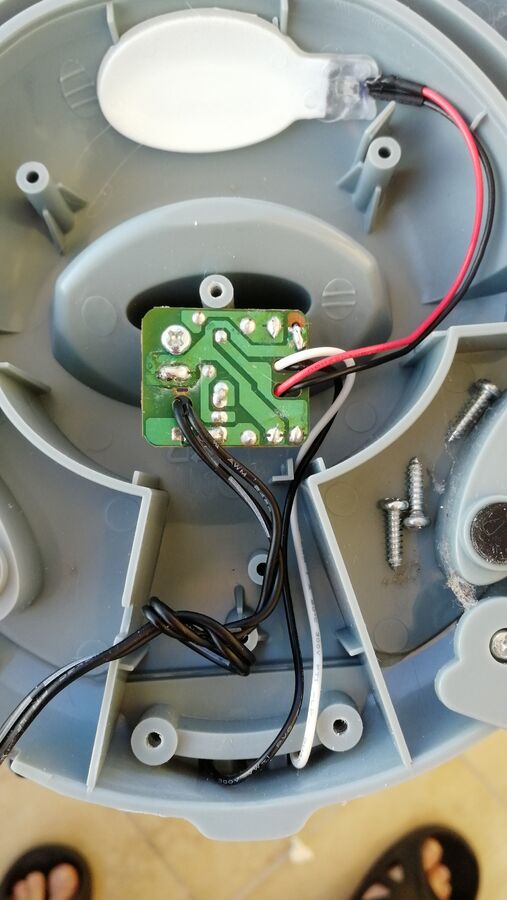

mitsos1147 Νοέμβριος 8, 2020 #18 Κοινοποίηση Νοέμβριος 8, 2020 Γεια κι από μένα! Έχω το ίδιο σκουπάκι κι εγώ και κάποια στιγμή χάλασε ο φορτιστής του, ο οποίος είναι στα 18 v output. Αφού έψαξα όλους τους παλιούς μου φορτιστές, δεν βρήκα κάποιον 18βολτο. Ο μόνος που βρήκα είναι αυτός του λάπτοπ, τον δοκίμασα και το σύστημα δούλεψε. Επειδή όμως τον χρειάζομαι αποφάσισα να δοκιμάσω έναν 12 volt. Δυστυχώς όμως αυτός έκαψε την πλακέτα που βρίσκεται στη βάση της συσκευής. Θα ήθελα να ρωτήσω: 1. Ποια είναι η λειτουργία αυτής της πλακέτας; 2. Μπορώ να βρω ίδια ή κάποια που να ταιριάζει; 3. Επισκευάζεται; Ευχαριστώ εκ των προτέρων! Link to comment Share on other sites More sharing options...
ΓιαγκΤ Νοέμβριος 8, 2020 #19 Κοινοποίηση Νοέμβριος 8, 2020 Αν και από ηλεκτρονικά δεν σκαμπάζω πολλά, αν αγοράσεις τα καμένα από κάποιο μαγαζί και τα αλλάξεις, νομίζω θα δουλέψει 1 Link to comment Share on other sites More sharing options...

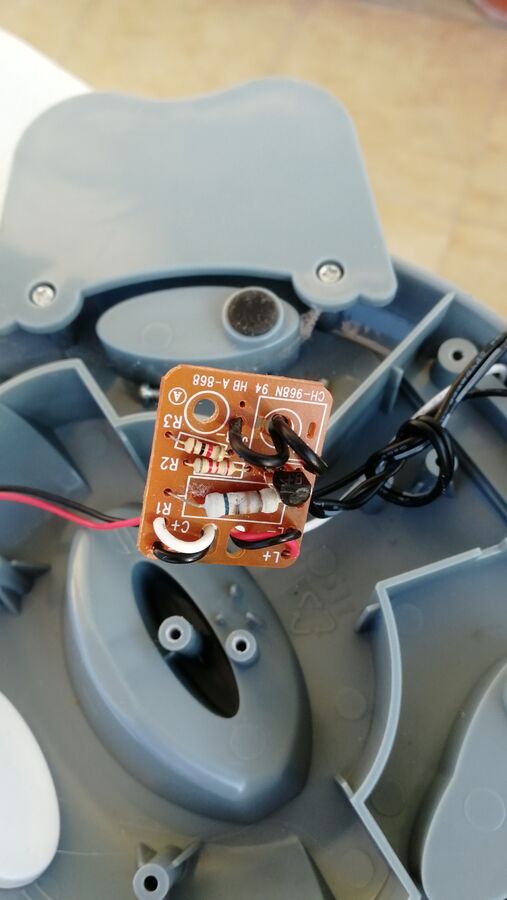

mitsos1147 Νοέμβριος 8, 2020 #20 Κοινοποίηση Νοέμβριος 8, 2020 Μέτρησα τις αντιστάσεις και αυτή με το γκρι χρώμα, φαίνεται καμένη. Κάποιος έμπειρος μπορεί να διακρίνει τα χρώματά της; Μπορώ να τη βρω κάπου μέσω ίντερνετ; Link to comment Share on other sites More sharing options...
