How to RAID/Backup/Restore.

[GeorgeVasil]

**Update!

Οδηγός Backup/Restore χρησιμοποιώντας τα Εργαλεία των Windows Vista by Swantz - 1/12/2008

Troubleshooting With Acronis Image Restore/Preparing Desktop Error/When Installing Vista on a cluster other than 4k 26/04/2009

Χρηση Raid Reconstructor & Captain Nemo 17/09/2009

------------------------------------------------------------------------------------------------

Καλησπέρα Guyz.

Επειδή τις τελευταίες μέρες έφτιαξα και εγώ ένα RAID για το σύστημα μου,με απασχολούσε το γεγονός του Backup, αφού παντού διάβαζα ότι τα Προγράμματα Acronis & Norton Ghost έβλεπαν μόνο Hardware-Based Raid's.

Ετοίμασα έτσι έναν οδηγό, ο οποίος προέκυψε μετά από πολλές δόκιμες και πολυ διαβασμα στο Net. Περιλαμβάνει τις διαδικασίες Δημιουργίας RAID, Backup RAID, και Restore RAID.

Στο Σύστημα των δοκίμων Χρησιμοποιήθηκαν τα:

• Abit IP35 Pro (ICH9R).

• Vista x64 Ultimate.

• Acronis Disk Director Server (Disk Manager της Acronis).

• Acronis True Image Echo Enterprise Server (Backup/Restore Manager της Acronis).


Δημιουργία RAID.

Ας αρχίσουμε λοιπόν:

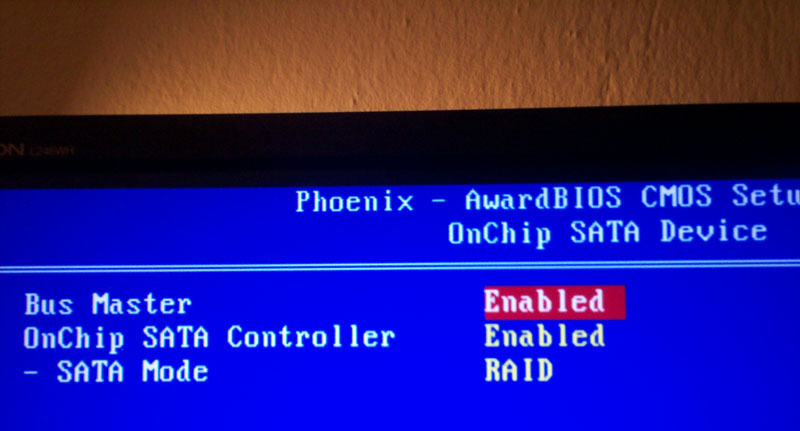

Αρχικά κάνουμε Enable τον RAID Contoller της μητρικής μας:

[ATTACH]3273[/ATTACH]

Save & Exit στο BIOS.Μετα το POST τις μητρικής μας, εμφανίζεται η επιλογή Ctrl+I (σε αλλη Mobo/Controller μπορεί να είναι αλλιώς) η οποία μας βάζει στο Configuration του RAID.

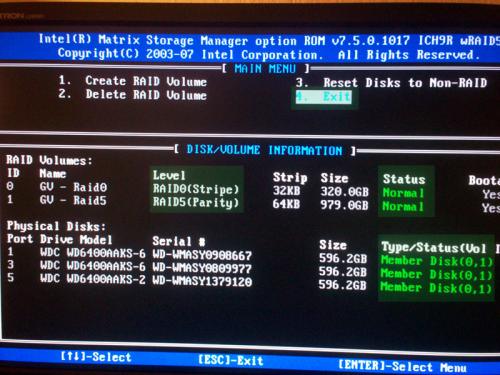

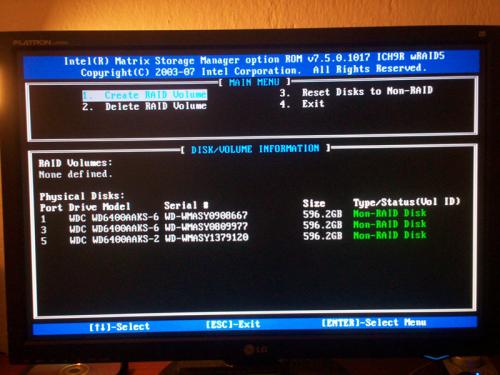

Αντικρίζουμε την παρακάτω εικόνα:

[ATTACH]3274[/ATTACH]

Το Configuration του RAID μας δίνει τις έξης επιλογές:

• Create RAID Volume

• Delete RAID Volume

• Reset Disks to Non-RAID

• Exit

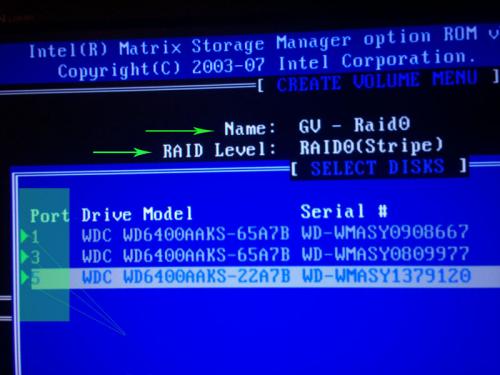

Πατάμε Create RAID Volume και Επιλέγουμε το Όνομα και το είδος του RAID. Στην Ρύθμιση Select Disk's επιλέγουμε τους Δίσκους με το SpaceBar.

[ATTACH]3275[/ATTACH]

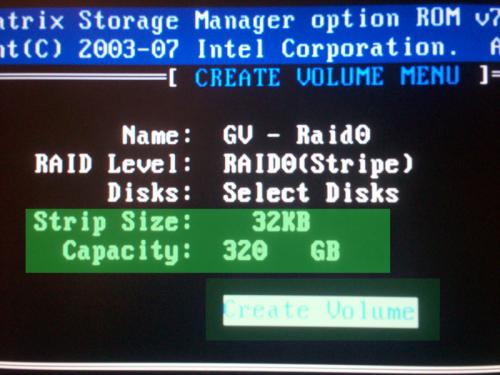

Στην Συνέχεια διαλέγουμε το Stripe και την Χωρητικότητά του Array και πατάμε Create Volume.

[ATTACH]3276[/ATTACH]

TIP1*=Ο λογος Stripe/Cluster είναι κάλο να είναι ίσος με 1/4. Το Cluster του δίσκου που θα μπει το λειτουργικό πρέπει να είναι παντα 4k, οπότε το Stripe γίνεται 16Κ (4*4κ). Ωστόσο ο ICΗ8/9R ανεβάζει αρκετό CPU load με 16Κ οπότε Βάζουμε 32Κ Stripe. Tα Nvidia Controllers δεν έχουν πρόβλημα με το 16K Stripe. (Special thanks to Hadji)

TIP2*=O ICH8/9R μας επιτρέπει να κάνουμε δυο διαφορετικά είδη RAID ανάλογά με τους δίσκους που έχουμε (δείτε την παρακάτω εικόνα).

[ATTACH]3277[/ATTACH]

Εγκατάσταση λειτουργικού στο RAID.

Όπως είναι γνωστό για να εγκατασταθεί το Λειτουργικό στο RAID πρέπει να φορτώσουμε τους RAID Drivers από δισκέτα στα XP , δισκέτα/USB στα Vista. Ωστόσο γίνετε να ενσωματώσουμε τους οδηγούς στο δισκάκι των XP/Vista ώστε να μην παιδευόμαστε με δισκέτες ή USB Sticks.

Θα χρειαστούμε το NLite για τα XP και το VLite για τα Vista. Είναι 2 παρόμοια προγράμματα τα οποία μας επιτρέπουν να παραμετροποιήσουμε την εγκατάσταση των XP/Vista. Ωστόσο σε αυτόν τον οδηγό θα αναφερθούμε μόνο στην ενσωμάτωση των Drivers που απασχολούν το RAID.

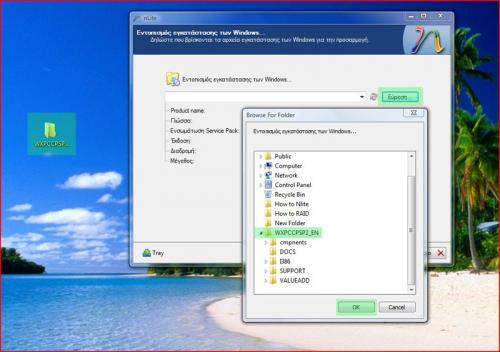

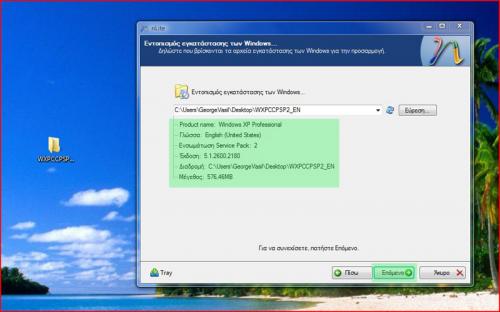

Αρχικά αντιγράφουμε τα αρχεία των Windows XP/Vista σε έναν φάκελο τον οποίο τον ανοίγουμε με το NLite:

[ATTACH]3278[/ATTACH]

[ATTACH]3279[/ATTACH]

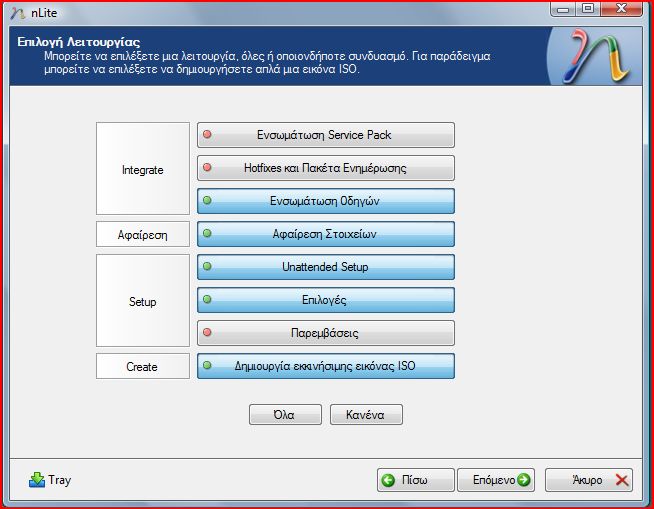

Στην συνεχεία επιλέγουμε τις λειτουργίες του προγράμματος.

[ATTACH]3280[/ATTACH]

[GeorgeVasil]

Στην συνεχεία Θα περιγράφει ο τρόπος που θα ενσωματώσουμε τους οδηγούς.

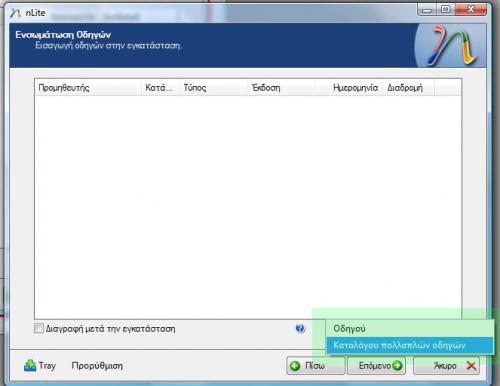

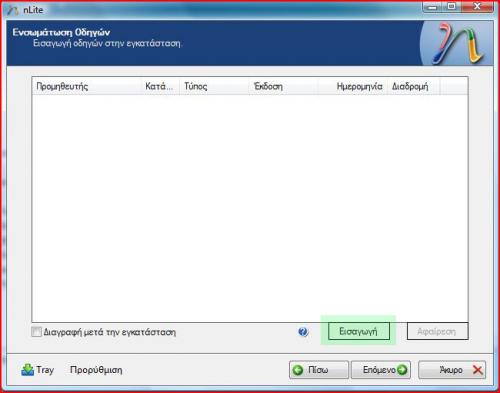

Πατάμε το κουμπί ''Εισαγωγή'' και στην συνεχεία ''Κατάλογου Πολλαπλών Οδηγών''

[ATTACH]3281[/ATTACH]

[ATTACH]3282[/ATTACH]

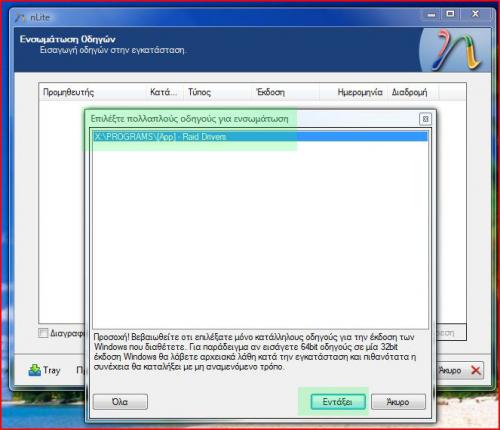

Βρίσκουμε τον φάκελο των RAID Drivers (τους οποίους έχουμε κατεβάζει από το Site του Controller) και τους επιλέγουμε για ενσωμάτωση.

[ATTACH]3283[/ATTACH]

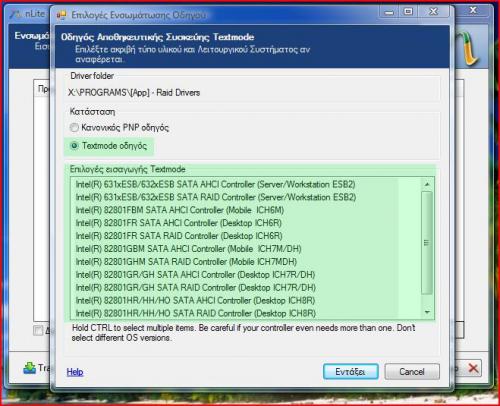

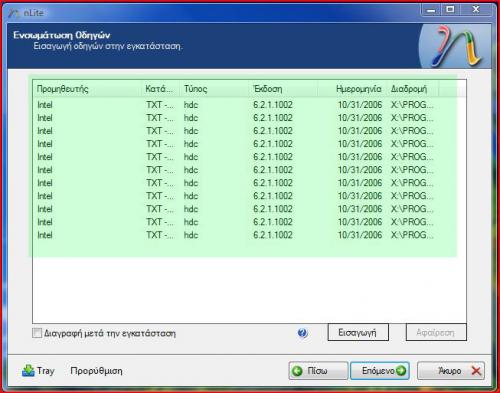

Στο επόμενο παράθυρο επιλέγουμε το ''Textmode'' αλλά και ότι Drivers έχουν εμφανιστεί.

[ATTACH]3284[/ATTACH]

Πατάμε επόμενο και ρυθμίζουμε και τις άλλες λειτουργίες του Νlite που είχαμε επιλέξει στην αρχή. Τέλος γράφουμε το δισκάκι σε ένα CD/DVD. Η διαδικασία με το Vlite είναι ίδια.

[ATTACH]3285[/ATTACH]

Μέρος 2 : Backup & Restore.

Δημιουργία Bootable Media

Αρχικά πρέπει να εγκαταστήσουμε το # Acronis Disk Director Server και Acronis True Image Echo Enterprise Server (ειναι οι μοναδικές εκδόσεις που βλέπουν Software -based RAID σύμφωνα με την σελίδα του Acronis). Θα βρείτε τις Trial εκδόσεις στο http://www.acronis.com/ .

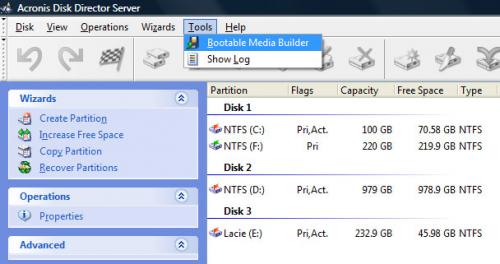

Αφού εγκαταστήσουμε τα προγράμματα το πρώτο βήμα που κάνουμε είναι να δημιουργήσουμε Bootable Media που θα μας χρησιμεύει παρακάτω. Ανοίγουμε λοιπόν το Acronis Disk Director και πατάμε Tools>Bootable Media Builder. Μπορούμε να κάνουμε Bootable οτιδήποτε..προτιμήστε USB/CD.

[ATTACH]3286[/ATTACH]

[ATTACH]3287[/ATTACH]

[GeorgeVasil]

Backup του Partition/Partitions

Ανοίγουμε το Acronis True Image και πατάμε στην επιλογή Backup.

[ATTACH]3288[/ATTACH]

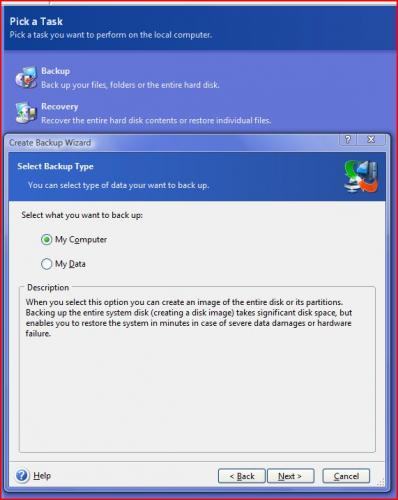

Στην συνεχεία επιλέγουμε Backup Type ''My Computer''.

[ATTACH]3289[/ATTACH]

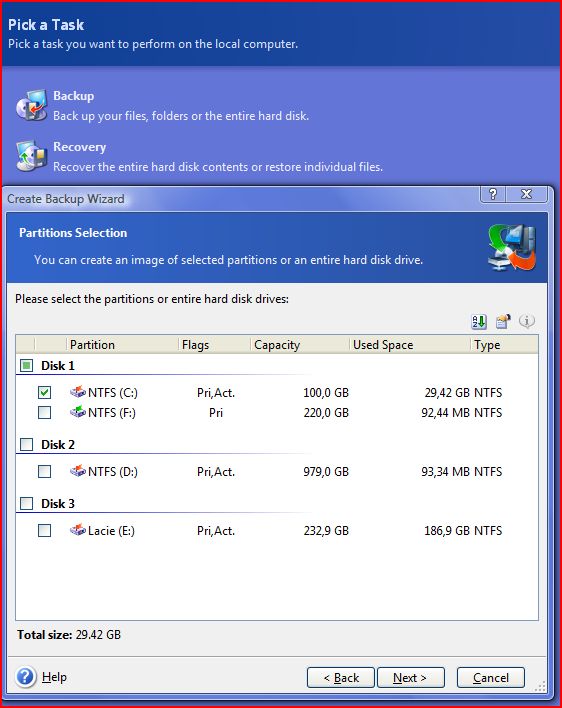

Μέτα επιλέγουμε το/τα Partition Που θέλουμε να κάνουμε Backup.

[ATTACH]3290[/ATTACH]

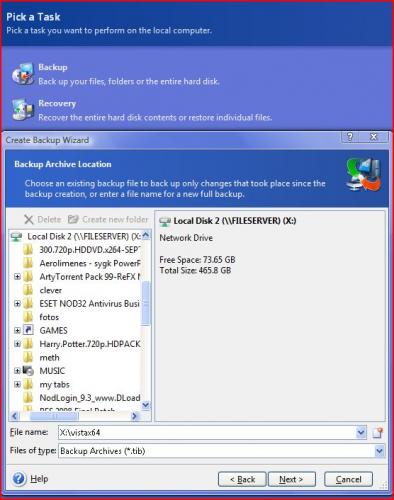

Έπειτα ''σώζουμε'' το Ιmage σε κάποιον οποιοδήποτε σκληρό. (Υπόψιν ότι το πρόγραμμα μπορεί να κάνει Restore και απο USB δίσκο.)

[ATTACH]3291[/ATTACH]

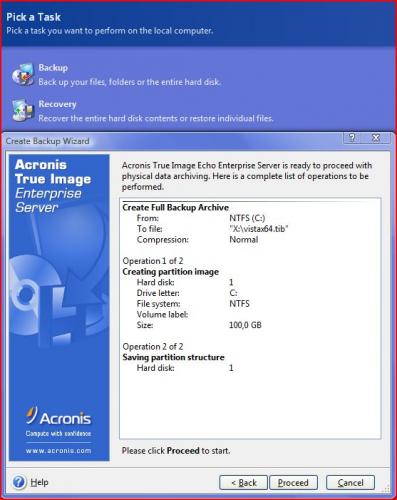

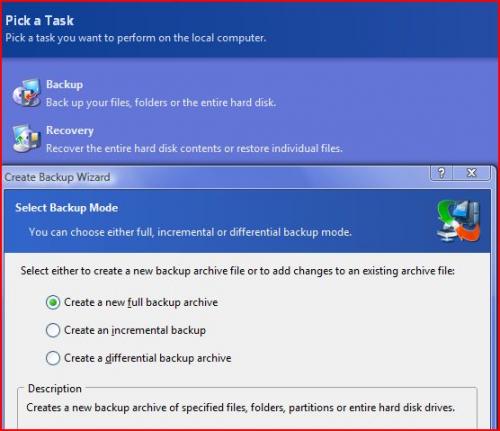

Επιλέγουμε το είδος του Backup και στο Τέλος Proceed.

[ATTACH]3292[/ATTACH]

[ATTACH]3293[/ATTACH]

Με αυτή την διαδικασία έχουμε κάνει Image/Backup των Partition που μας ενδιαφέρουν.

[GeorgeVasil]

Create Partition/Partitions με το Disk Director.

Έφτασε λοιπόν η περίπτωση να χαλάσει το RAID και να το ξανά στήσουμε από την αρχή.(Έστω ότι χαλάσει το RAID μας..ή έστω ότι θέλουμε να προσθέσουμε και άλλο δίσκο στο RAID μας ).

Αφου στήσουμε το RAID κανονικά και με τον νόμο..θα πρέπει να κάνουμε Partitions προκείμενου να τα αναγνωρίσει το Acronis True Image. (Σκέτα Un-Partitioned Volumes δεν μου τα είδε πότε επιτυχώς.)

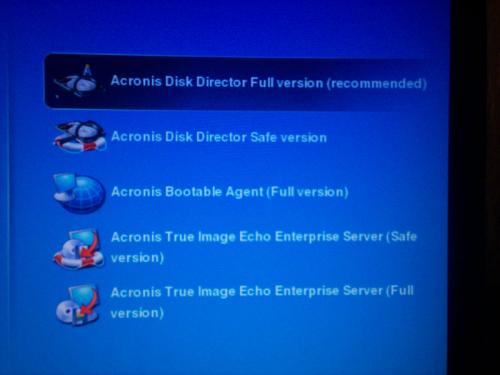

Έφτασε η ώρα λοιπόν να Βοοt-άρουμε από το Bootable Media. Ρυθμίζουμε την μητρική μας και βλέπουμε αυτό:

[ATTACH]3294[/ATTACH]

και επιλέγουμε να ξεκινήσει το Disk Director σε Safe Version

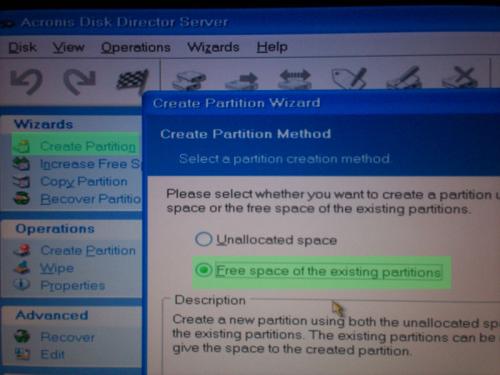

Στην συνέχεια δημιουργούμε 1 partition στο κάθε Volume του RAID (Αντιμετώπισα προβλήματα κάνοντας πολλαπλά) - Στην Ουσία επιλέγουμε το σύστημα αρχείων του Volume κάνοντας Quick Format.

[ATTACH]3295[/ATTACH]

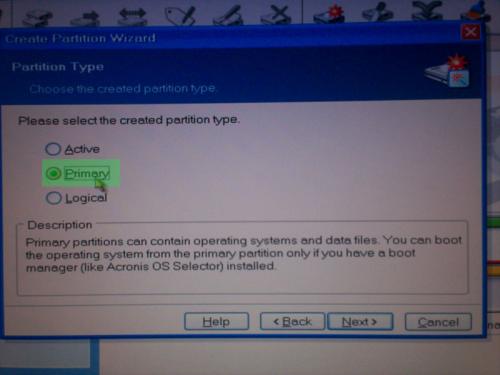

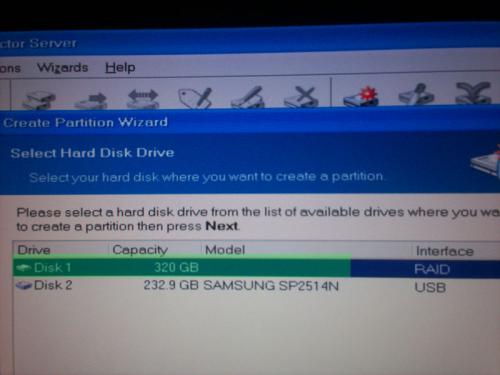

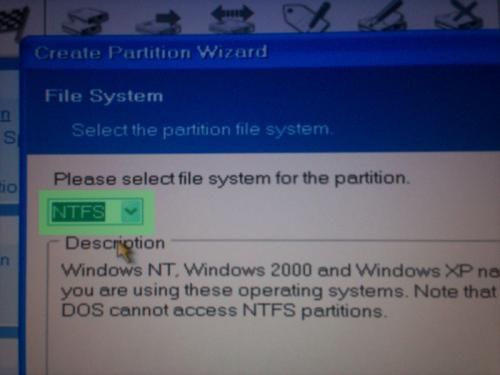

Έπειτα επιλέγουμε το Array που θα κάνουμε Partition, το Partition Type, το Partition File System αυτού.

[ATTACH]3296[/ATTACH]

[ATTACH]3297[/ATTACH]

[ATTACH]3298[/ATTACH]

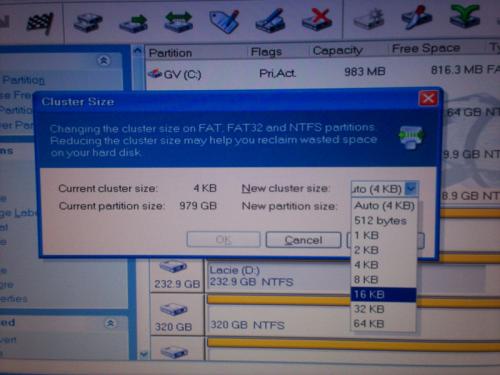

Αφού ολοκληρώσουμε την δημιουργία Partition, έχουμε την επιλογή να αλλάξουμε το Cluster Size σε Partition που θα έχουν μόνο DATA και οχι λειτουργικό.

[ATTACH]3299[/ATTACH]

Τέλος κάνουμε Apply (Commit Πατώντας την Καρό Σημαία στην γραμμή εργαλείων).

[GeorgeVasil]

Restore Partition/Partitions

Αφού τελειώσαμε με τα Partition, ήρθε η ώρα του Restore.

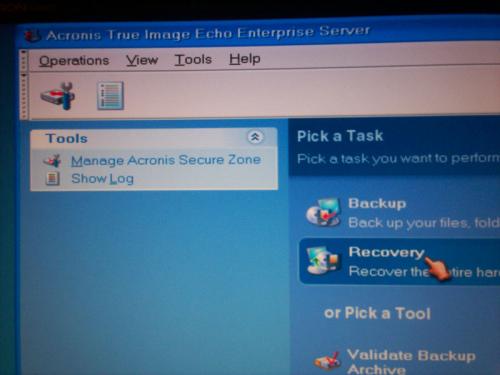

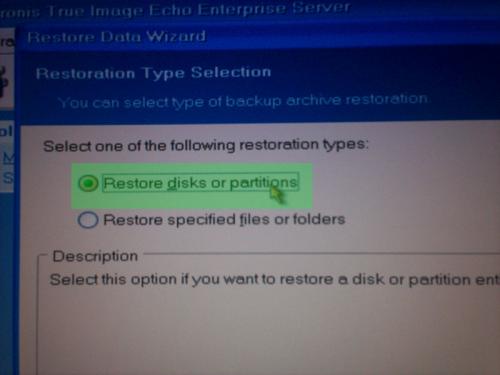

Ανοίγουμε το Acronis True Image σε Safe Version αυτή την φορά και επιλέγουμε την λειτουργιά Recovery.

[ATTACH]3300[/ATTACH]

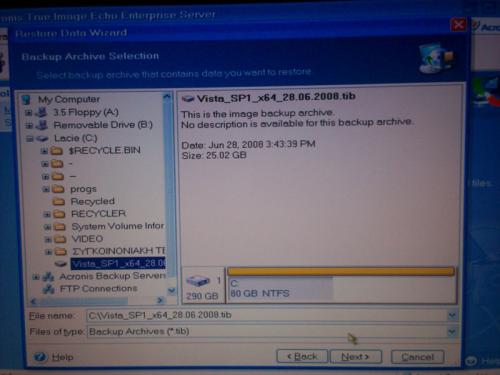

Στην συνεχεία βρίσκουμε το Image που είχαμε πάρει κατά το Backup.

[ATTACH]3301[/ATTACH]

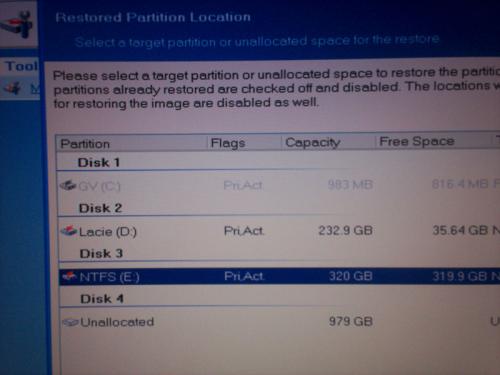

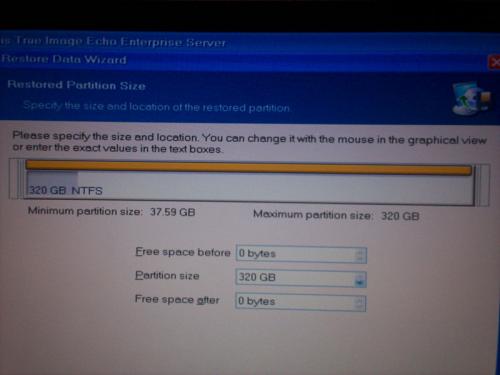

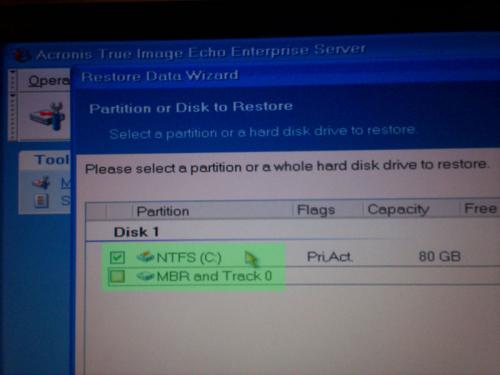

Αφού το βρούμε, επιλέγουμε το Partition που περιεχέι και στο επόμενο παράθυρο επιλέγουμε τον Δίσκο Προορισμού..

[ATTACH]3302[/ATTACH]

[ATTACH]3303[/ATTACH]

[ATTACH]3304[/ATTACH]

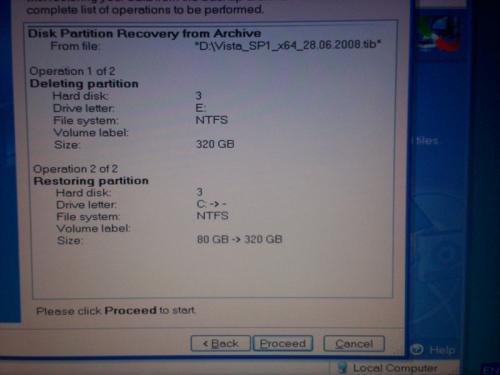

Πλέον μπορούμε να κάνουμε ότι θέλουμε το Partition άφοβα. Τέλος πατάμε το Proceed για να ξεκινήσει η διαδικασία.

[ATTACH]3306[/ATTACH]

[ATTACH]3305[/ATTACH]

Eπαναλαμβάνουμε την ίδια Διαδικασία και για το MBR (Master Boot Record) του Image.

Οι διαδικασίες Backup/Restore μπορούν να χρησιμοποιηθούν άφοβα και για μονό δίσκο.

Αυτό ήταν..

Enjoy..

ΥΓ.Όποιες παρατηρήσεις-διευκρινίσεις ευπρόσδεκτες.

[unseen]

Sticky!!

[SkySurfer]

GV και μόνο που έκατσες και τα έγραψες σου αξίζουν συγχαρητήρια!

Χρήσιμος οδηγός!

[DevilCry]

OMG..χρησιμότατο!Thnx GeorgeVasil

[Vatos_locos]

μπράβο ρε Gv και ψαχνόμουν για Raid backup thanks για τον χρόνο που έφαγες

[GeorgeVasil]

Ευχαριστώ παιδιά...!

Οτι απορίες εχετε Feel Free..:D

[_Chris_]

Πολύ καλός οδηγός!

Μια ερώτηση: Το cluster size του partition με το λειτουργικό το ρυθμίζεις εσυ να ειναι 4κ (και πώς?) η ειναι απο default τοσο?

[GeorgeVasil]

Πολύ καλός οδηγός!

Μια ερώτηση: Το cluster size του partition με το λειτουργικό το ρυθμίζεις εσυ να ειναι 4κ (και πώς?) η ειναι απο default τοσο?

Eιναι απο Default τοσο,αλλιως δεν εχεις Βοοt.

[yiancar]

Τελείως οδηγός GV . Ειδικά για μας τους noobades

[koumle]

Μπράβο GV!!

Πολύ αναλυτικός και κατατοπιστικός!!!!

[johnysb]

εγραψες παλι.

τελικα οι newsposters του oos δεν μεταφερουν απλα ειδησεις οπως οι περισσοτεροι.αλλα δημιουργουν

[_Chris_]

Eιναι απο Default τοσο,αλλιως δεν εχεις Βοοt.

Ok.

Παντως ειναι λιγο δυσκολο να πεις τι cluster size ειναι καλυτερο να διαλεξεις μιας που παιζει αναλογως το bencho-προγραμμα με το οποιο θα μετρησεις τις επιδοσεις. Και μιας που ολοι εδω bencharoun, στο pcmark05 καλυτερα αποτελεσματα δινουν τα 128k. Στο hd-tach οντως τα 32κ προκυπτουν καλυτερη επιλογη. Στο sysmark βγαινουν τα 4k καλυτερα.

Αν και η δικη μου περιπτωση δεν ειναι η καλυτερη να βασιστεις, μιας που αντιμετοπιζω προβληματα με τους drivers του raid στα vista 64x, στο δικο μου ειχα 16k και τωρα εχω 128. Επεσα σε επιδοσεις στο hd-tach αλλα πηρα 700 marks παραπανω.

[dinos_4]

τι να πω απλα συγχαρητηρια!!!!

και εγω εβγαζα τα ματακια μου στα βιβλια για μαθω....georgeVasil TELOS k OUT

[xrist]

Ρε συ τώρα το είδα αυτό..

Πολλά μπράβο..άψογος:finger010::finger006:

[swantz]

Πολύ καλή προσπάθεια. Ειλικρινά.

Αλλά αν μιλάμε για Vista υπάρχει και πιο απλός τρόπος. Ασφαλώς μιλάω μόνο για την διαδικασία «Backup & Restore» ή αλλιώς μεταφορά του συστήματος σε νέους δίσκους.

Τελικά από συνήθεια έχουμε μάθει να μην κοιτάμε τα εργαλεία που μας προσφέρει η Microsoft, λόγω προκατάληψης πιθανώς. Το αποτέλεσμα είναι να παιδευόμαστε να βρούμε ποιό εργαλείο και ποιάς εταιρίας μας εξυπηρετεί ,και και με την ανάλογη προσπάθεια να το αποκτούμε . Έπειτα να δούμε πως δουλεύει και να το παραμετροποιήσουμε ανάλογα με της ανάγκες μας. Πολλές φορές χρειάζεται η χρήση δύο ή και περισσότερων προγραμμάτων με αποτέλεσμα να δυσχεραίνει ακόμα περισσότερο το έργο μας.

Αν όμως δώσουμε μία ευκαιρία στο Backup της Microsoft θα ανακαλύψουμε ότι με πολύ μεγάλη εύκολα (μόλις τέσσερα κλικ) παίρνουμε Backup του συστήματος, από όσους δίσκους και να αποτελείται . Με την ίδια ευκολία κάνουμε και Restore όλους τους δίσκους με μία κίνηση .Και για να μη λέω πολλά, παραθέτω παρακάτω την διαδικασία που ακολούθησα με επιτυχές αποτέλεσμα με μια προσπάθεια.

Στο Σύστημα των δοκίμων Χρησιμοποιήθηκαν τα:

ASUS maximus (ICH9R) .

Vista x64 Ultimate (και το DVD εγκατάστασης) .

Παλιό configuration :

2x250 GB WD SATA I σε διπλό RAID (80GB για σύστημα και το υπόλοιπο για Data)

2x500 GB Seagate SATA II σε μονό RAID (1 TB για Storage)

Νέο configuration :

2x 640 GB Seagate SATA II σε διπλό RAID (320 GB για σύστημα και το υπόλοιπο για Data)

2x500 GB Seagate SATA II σε μονό RAID (1 TB για Storage) καμία αλλαγή από πριν.

Προφανώς η αλλαγή έγινε λόγο μικρής χωρητικότητας του δίσκου το συστήματος και αναβάθμισης της ταχύτητάς του.

1.Προετιμασία (προαιρετικά)

a. Καθαρίζουμε τους δίσκους από άχρηστα και περιττά αρχεία για να γίνει το backup πιο μικρό και γρήγορο.

b. Κάνουμε Defragment τους δίσκους που θα κάνουμε backup.

c. φροντίζουμε ο δίσκος που θα αποθηκευτεί το Backup να έχει χώρο να το δεχτεί. (απαρέτιτο)

Όλα αυτά είναι καλό να γίνονται πάντα πριν από κάθε είδους Backup όποιο πρόγραμμα και να χρησιμοποιείτε.

2.BACKUP

a. Πάμε στο Start\All Programs\Accessories\System Tools\Backup Status and Configuration.

b. Επιλέγουμε Complete PC Backup.

c. Επιλέγουμε Create a backup now.

d. Διαλέγουμε τον δίσκο που θα αποθηκευτεί το Backup (δίνει και επιλογή για DVD).

e. Διαλέγουμε τους δίσκους που θα πάρουμε Backup.

f. Και τελικά “Start backup”. (στο παράθυρο αυτό δίνει και πληροφορίες αν δεν φτάνει ο χώρος λόγο προγενέστερου backup κλπ. Πως μπορεί να κάνει μίξη των Backup)

3.RESTORE

a. Φτιάχνουμε τα RAID όπως μας έδειξε ο φίλος μας ο GV με τους νέους δίσκους, έχοντας αφαιρέσει τους παλιούς. Φτιάχνουμε και τα partitions αν μιλάμε για δύο δίσκους σε Backup. Το configuration των δίσκων είναι δικό σας, αρκεί να υπάρχουν ανάλογοι λογικοί δίσκοι (logical drives) με όσους πάρθηκαν backup.

b. Βάζουμε το DVD των Vista και bootάρουμε από το DVD-ROM.

c. Διαλέγουμε γλώσσα.

d. Πατάμε “Repair your computer”. OXI INSTALL

e.Πατάμε next

f. Επιλέγουμε “Windows Complete PC Restore”. Σ’αυτή την φάση τα Windows θα ψάξουν να βρουν το Backup στον παλιό δίσκο που αφήσαμε επάνω με το Backup μέσα. Θα το βρουν ταχύτατα και θα σας ρωτήσουν αν θέλετε να κάνετε restore το backup και για ποιους δίσκους. Αν επιλέξετε και τους δύο δίσκους που κάνατε Backup τότε μετά το restore (που είναι σχετικά γρήγορο, το επόμενο βήμα είναι να κάνετε απλός Reboot και να μπήτε στα Windows σαν να ήταν πάντα εκεί .

Σημείωση:Αν οι νέοι δίσκοι που βάλατε στο PC είναι μεγαλύτεροι από τους παλιούς, μετά το Restore κάντε “Extend Volume” από το” Computer Management/Disk Management” για να πάρετε το σύνολο της χωρητικότητας των δίσκων.

Με λίγα λόγια

1. κάντε backup από Windows…

2. κάντε Restore από DVD στους νέους δίσκους και τέλος.

Ελπίζω να βοήθησα και εγώ σε αυτό το άγχος περί επαναφοράς ή μεταφοράς συστήματος . Θα χαρώ να απαντήσω και να βοηθήσω σε οποιοδήποτε πρόβλημα και απορία σας.

S W A N T Z

[GeorgeVasil]

Nice Work Γιώργη!

Μπήκε λινκ για τον οδηγό σου στο πρώτο Post.
