Διαχωρισμος χυμα καλωδων και εύρεση πολικότητας

[YDinopoulos]

Καλησπερα

 Σπιτι φιλου εχει γινει -μερικη- εγκατασταση καλωδιων ηχου. Το προβλημα ειναι οτι εχουν βαλει καλωδιο ρευματος 2x1.5 σε ασπρο και δεν μπορουμε να ξερουμε αν τερματιζουμε θετικο(κοκκινο) η αρνητικο (μαυρο).

 Εχω 1 πολυμετρο και ενα απλο LAN Tester. Mπορω καπως να διαχωρισω τα καλωδια ωστε να ξερω που θα παει το θετικο και που το αρνητικο σε καθε ζευγος ?

[osa]

Έτσι που το κατάλαβα και χωρίς να μου έχει τύχει ποτέ .... θα έβαζα μια μπαταρία στην μία άκρη και στην άλλη άκρη θα έβλεπα πιο είναι το + και πιο το - .

[giorgos2187]

Ναι αλλα αν την δευτερη ακρη τη βαλει αναποδα, θα ενωσει το + της μιας με το - της αλλης. Αυτο ειναι βραχυκυκλωμα οποτε δεν συνισταται νομιζω.



Τα ηχεια δεν εχουν πολικοτητα. Ακομα και αναποδα να συνδεσεις τα καλωδια στις μπορνες των ηχειων αυτα θα παιξουν χωρις να καουν. Απλα στην περιπτωση που μπουν αναποδα θα παιζουν σε αναστροφη φαση με αποτελεσμα τη μειωση της ποιοτητας του ηχου.



[osa]

Δεν κατάλαβα τι εννοείς Γιώργο .... έχουμε έναν πίνακα με ζεύγη καλωδίων και σε άλλο σημείο του σπιτιού τις απολήξεις του κάθε ζευγαριού.

Βρίσκουμε την αντίστοιχη πολικότητα του κάθε ζευγαριού και τα συνδέουμε αντίστοιχα στον ενισχυτή και στα ηχεία. Γιατί να συνδεθούν ανάποδα ??? μήπως έχω καταλάβει κάτι λάθος ??

[minast]

6 minutes ago, giorgos2187 said:

Ναι αλλα αν την δευτερη ακρη τη βαλει αναποδα, θα ενωσει το + της μιας με το - της αλλης. Αυτο ειναι βραχυκυκλωμα οποτε δεν συνισταται νομιζω.



Τα ηχεια δεν εχουν πολικοτητα. Ακομα και αναποδα να συνδεσεις τα καλωδια στις μπορνες των ηχειων αυτα θα παιξουν χωρις να καουν. Απλα στην περιπτωση που μπουν αναποδα θα παιζουν σε αναστροφη φαση με αποτελεσμα τη μειωση της ποιοτητας του ηχου.



Στη μία άκρη μόνο θα βάλει τη μπαταρία. Στην άλλη θα βάλει το πολύμετρο. Εκεί που μετράει + είναι το καλώδιο που έχει τον θετικό πόλο της μπαταρίας.



Μετά απλά μαρκάρεις τις δύο άκρες, και τέλειωσες...

[YDinopoulos]

Ενω αν τα βαλω ανάποδα θα δειξει - στο πολυμετρο?

[GriGaS]

Για τι απόσταση μιλάμε;

[YDinopoulos]

15μ θαρρω, εντός τοιχου...

[GriGaS]

Εγώ για αυτές τις δουλειές έχω έναν 1.5άρι εύκαμπτο NYAF με κροκοδειλάκια στην άκρη.

[acct]

28 minutes ago, YDinopoulos said:

Ενω αν τα βαλω ανάποδα θα δειξει - στο πολυμετρο?



Ναι. Αν έχεις βάλει το κόκκινο του πολύμετρου στο + της μπαταρίας και το μαύρο στο -, θα σου μετράει θετική διαφορά δυναμικού. Αν τα έχεις ανάποδα, θα σου μετρά αρνητική. Προϋπόθεση να τα έχεις συνδέσει ίσια στο πολύμετρο. Αλλά και ανάποδα να τα έχεις, θα τα μετρήσεις όλα ανάποδα, οπότε πάλι "σωστά" θα συνδεθούν στα ηχεία.



  + ────────── + (εδώ κόκκινο για +)
 ╔╩╗
 ║ ║
 ╚═╝
  - ────────── - (εδώ μαύρο για +)



[minast]

31 minutes ago, YDinopoulos said:

Ενω αν τα βαλω ανάποδα θα δειξει - στο πολυμετρο?



Εάν στο πολύμετρο έχεις συνδέσει σωστά τα καλώδια (συνήθως είναι color coded κόκκινο/μαύρο) τότε το κόκκινο είναι το θετικό.

Επομένως εάν η μπαταρία σου είναι 1.5V και το πολύμετρο δείξει 1.5V, ξέρεις ότι εκεί που έβαλες το κόκκινο καλώδιο, στην άλλη άκρη έχει τον θετικό πόλο της μπαταρίας.

Αντίθετα, εάν δείξει -1.5V, τότε ξέρεις ότι εκεί που έβαλες το μαύρο είναι ο θετικός πόλος της μπαταρίας.



edit: Με πρόλαβε

Έγινε επεξεργασία Νοέμβριος 2, 2017 από minast

[GriGaS]

πριν 9 λεπτά, το μέλος acct έγραψε:

  + ────────── + (εδώ κόκκινο για +)
 ╔╩╗
 ║ ║
 ╚═╝
  - ────────── - (εδώ μαύρο για +)



αγαπώ ASCII μπαταρία

[Seafalco]

Άν έχεις κοντά κάποια πρίζα 230V η δουλειά γίνεται και απλούστερα!
Πολύμετρο και ένα καλωδιάκι με  κροκοδειλάκια στις άκρες  χρειάζεσαι !

και . . . .

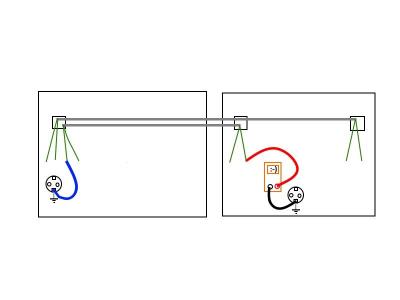

Χρησιμοποιείς το σύστημα γειώσεων του σπιτιού σαν βοηθητικό prob του πολυμέτρου!



[rory]

Τα ηχεία τι αντίσταση έχουν; Στα 15m το 1.5mm το ποιο πιθανό είναι να μην είναι επαρκές και να χρειάζεσαι μεγαλύτερης διατομής.

[YDinopoulos]

8Ω ειναι. Η δουλεια εγινε με μια 9V μπαταρια. Μαρκαρα το θεωρητικο -, ολα κομπλε.





Θενκς αγαπες  < 3

[Seafalco]

Τα ηχεία έχουν συνήθως 8 Ohm, το θέμα είναι στην ισχύ του ενισχυτή !

Προφανώς δεν θα μπορεί να πιάσει το μέγιστο της ισχύος του με 15 μέτρα καλώδιο.

Αλλά το πρόβλημα δεν είναι εκεί, γιατί αν ήταν μόνο αυτό θα μπορούσε να αντιμετωπιστεί με πιο μεγάλης διατομής καλώδια, το πρόβλημα είναι στην επαγωγική αντίσταση των καλωδίων, που δημιουργούν μια σύνθετη αντίσταση και καθυστέρηση στο σήμα που ο ενισχυτής πιθανότατα δεν είναι σχεδιασμένος να αντιμετωπίζει!

Αν φροντίσουμε αυτά τα μεγάλα καλώδια των δύο καναλιών να έχουν το ίδιο μήκος, έχουμε ξεπεράσει το πιο σημαντικό πρόβλημα που είναι η μικρή διαφορά φάσης μεταξύ των δύο καναλιών που θα προκαλούσαν τα άνισα μήκη, και θα μας μείνει μόνο η  έλλειψη της "ακαριαίας" ανταπόκρισης των ηχείων στο σήμα που παράγει ο ενισχυτής!

Αυτό το μικρό "ξεχείλωμα'  φυσικά΄είναι αρκετό για να πάψουμε να μιλάμε για HiFi, αλλά εν προκειμένω δεν νομίζω ότι ο αντικειμενικός σκοπός είναι το HiFi παντού, απλά η μουσική ολούθε !



[dfa19mj]

@Seafalco Ξύνεις μεγάλες πληγές τώρα

[minast]

27 minutes ago, Seafalco said:

Τα ηχεία έχουν συνήθως 8 Ohm, το θέμα είναι στην ισχύ του ενισχυτή !

Προφανώς δεν θα μπορεί να πιάσει το μέγιστο της ισχύος του με 15 μέτρα καλώδιο.

Αλλά το πρόβλημα δεν είναι εκεί, γιατί αν ήταν μόνο αυτό θα μπορούσε να αντιμετωπιστεί με πιο μεγάλης διατομής καλώδια, το πρόβλημα είναι στην επαγωγική αντίσταση των καλωδίων, που δημιουργούν μια σύνθετη αντίσταση και καθυστέρηση στο σήμα που ο ενισχυτής πιθανότατα δεν είναι σχεδιασμένος να αντιμετωπίζει!

Αν φροντίσουμε αυτά τα μεγάλα καλώδια των δύο καναλιών να έχουν το ίδιο μήκος, έχουμε ξεπεράσει το πιο σημαντικό πρόβλημα που είναι η μικρή διαφορά φάσης μεταξύ των δύο καναλιών που θα προκαλούσαν τα άνισα μήκη, και θα μας μείνει μόνο η  έλλειψη της "ακαριαίας" ανταπόκρισης των ηχείων στο σήμα που παράγει ο ενισχυτής!

Αυτό το μικρό "ξεχείλωμα'  φυσικά΄είναι αρκετό για να πάψουμε να μιλάμε για HiFi, αλλά εν προκειμένω δεν νομίζω ότι ο αντικειμενικός σκοπός είναι το HiFi παντού, απλά η μουσική ολούθε !



Γι' αυτό οι πολυκάναλοι έχουν και ρύθμιση καθυστέρησης ανά κανάλι .
