Αντικατάσταση διακόπτη tactile 4pin με διακόπτη 2pin


Recommended Posts

Επειδή θα φτιάξω μια κατασκευή θέλω να αντικαταστήσω τον 4 pin tactile διακόπτη σε μια πλακέτα με έναν απλό momentary που έχει τα 2 pin.

Ο διακόπτης αυτός είναι ο power button και θα τραβήξω "καλωδίωση" (2 καλωδιάκια) σε άλλο σημείο, μιας και σ'αυτό που είναι τώρα δεν θα έχω πρόσβαση.

Τι σας λέω τώρα, πάμε με εικόνες :p



         ο διακόπτης tact της πλακέτας                     &            αυτός που έχω https://grobotronics.com/momentary-button-panel-mount-red.html

00097-03-L.jpg         11992-01.jpg



γίνεται αυτή η μετατροπή/αντικατάσταση του με έναν διακόπτη με 2 pin?

Παρακάτω η πλακέτα (από laptop)






Με πολύμετρο που μέτρησα μπας και βγάλω άκρη, έχω τις εξής τάσεις με τον φορτιστή πάνω (χωρίς να μπει σε λειτουργία):

ακουμπώντας τα σημεία (αν έχω κάνει σωστά την διαδικασία?!)

1 - 2 → 0V

3 - 4 → 0V



( 1 - 3 ή 1 - 4  ) → 3,2V περίπου

αντίστοιχα πήρα την ίδια τάση και στα σημεία

2 - 3 ή 2 -  4

3 - 1 ή 3 - 2

4 - 2 ή 4 - 1



Για βοηθάτε επειδή το έχασα λίγο μιας και δεν ξέρω που να κάνω την κόλληση κι αν γίνετε αυτό που λέω.

Στην χειρότερη κάνω αποκόλληση τον συγκεκριμένο διακόπτη και τραβάω 4 καλώδια στο σημείο που τον θέλω,

αλλά θα ήθελα να το αποφύγω.



Ευχαριστώ

:whistling::beer:



*αν χρειάζεται μεταφορά σε άλλη ενότητα να μεταφερθεί.



Έγινε επεξεργασία από idonthave
Link to comment
Share on other sites

Καλησπέρα!

Ναι γίνεται !

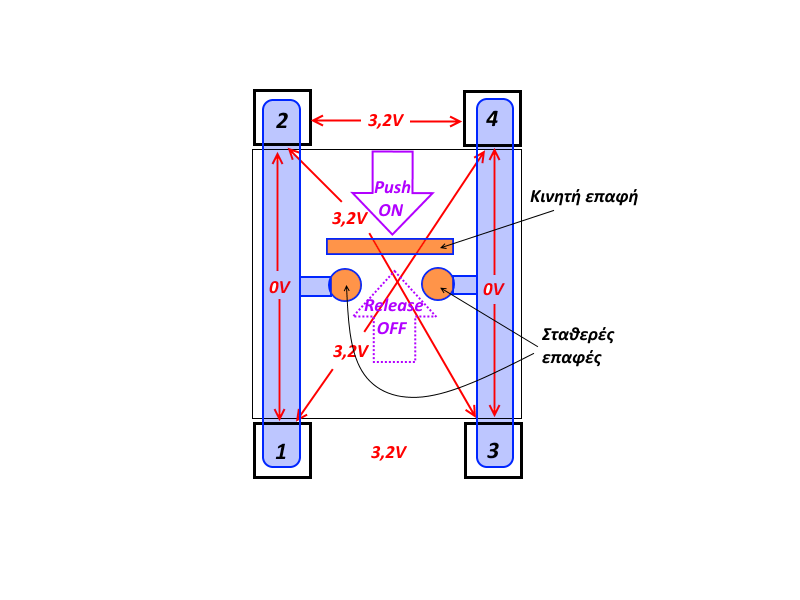

τα A-D είναι βραχυκυκλωμένα οπως και τα  B-C σε αυτόν τον τύπο διακόπτη!

άρα αν συνδέσεις το μπουτονάκι σου στο 1(ή 2) και 3(ή 4)  είσαι έτοιμος!

καλή επιτυχία!

  • Like 2
Link to comment
Share on other sites

Σας ευχαριστώ, τώρα κατάλαβα πως δουλεύει ο παραπάνω διακόπτης.



Τις κολλήσεις στα 2 σημεία μπορώ να τις κάνω πάνω στον υπάρχον διακόπτη χωρίς να χρειαστεί να το αφαιρέσω ή

πρέπει να τον αφαιρέσω, νομίζω πως δεν θα υπάρχει πρόβλημα, τι λέτε?

Link to comment
Share on other sites

Αν είναι PUSH ON δεν χρειάζεται να τον αφαιρέσεις !

Αυτό που χρειάζεται είναι κάποια στιγμή να τον αντικαταστήσεις με  έναν άλλο σωστό εξωτερικό διακόπτη! :)

Αυτός που διάλεξες είναι πολύ χαμηλή ποιότητα και δεν είναι snap acting.

Με τον καιρό και ιδιαίτερα αν το ρεύμα που χειρίζεται είναι πολύ χαμηλό, οι επαφές του θα πιάσουν ένα μονωτικό φίλμ

και δεν θα δουλεύει όπως πρέπει !

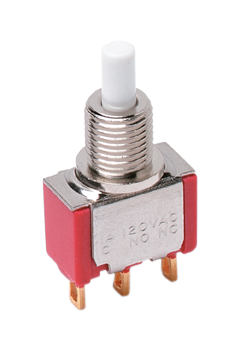

Δες εδώ ένα σωστό διακόπτη:

http://www.ckswitches.com/products/switches/product-details/Pushbutton/8020/

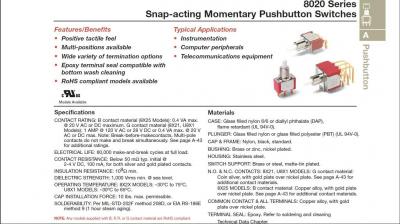

8020.png  8020 data.JPG



Μόνο έτσι θα έχεις το κεφάλι σου ήσυχο ! :)

Οπότε σε εύθετο χρόνο . . .

Έγινε επεξεργασία από Seafalco
  • Like 2
Link to comment
Share on other sites

έχω και λίγο καλύτερους από τον αρχικό που έβαλα :p (όχι σαν αυτόν που έβαλες)

https://grobotronics.com/push-button-latching-12.5mm-red.html

https://grobotronics.com/momentary-button-16mm-panel-mount-red.html



μητρική πλακέτα από laptop θα ανάβει ο διακόπτης.

Link to comment
Share on other sites

πριν 20 λεπτά, το μέλος idonthave έγραψε:

μητρική πλακέτα από laptop θα ανάβει ο διακόπτης.

Για να το πούμε σωστά :

Ο διακόπτης θα δίνει εντολή στο stand by κύκλωμα του laptop να κάνει start UP!

Διαφορετικά αν το ρεύμα λειτουργίας πέρναγε από τον διακόπτη αυτό, απλά θα έλιωνε ! :)

Αυτό είναι και το πρόβλημα που υπάρχει, επειδή το ρεύμα που χειρίζεται είναι πολύ μικρό.

Δες εδώ:

https://www.fujitsu.com/downloads/MICRO/fcai/relays/engineering-ref.pdf

Increase in contact resistance:
The contact resistance is the most prominent problem in this micro current range use. The possible causes of increase in
contact resistance are as follows:
Films formed on the contact surface (oxides, sulfides, etc.) resulting from harmful gases in atmosphere (sulfide gas, chloride
gas, nitrogen oxide, ammonia, benzene, stylene, etc. exhausted from cars, spa and paints), deposits (brown powder and
black powder) and dust.
Contact resistance stabilizing measures:
The contact resistance stabilizing measures for microcurrent relays are as follows:
1) Use of contact made of gold clad Ag-Pd alloy or gold clad Ag
2) Use of twin contact
3) Increase of contact wipe
4) Adoption of sealed relay

Έγινε επεξεργασία από Seafalco
Link to comment
Share on other sites
