Unseen's Freeze Pack + New Version 11 Evap (56k Warning)


unseen

Recommended Posts

Δημοσιεύτηκε

Aλλο ενα συστηματακι με ενα σταδιο φτιαχτηκε για τον φιλο ανδρεα(hadji)

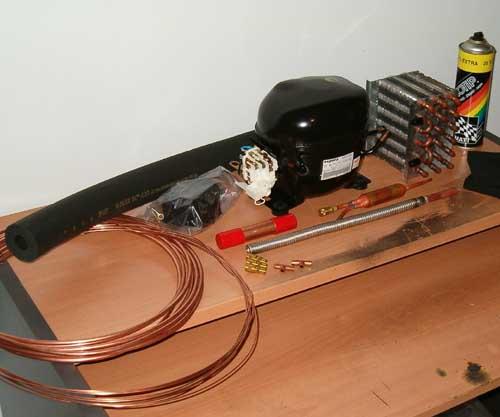

Yλικα που χρησιμοποιησαμε ηταν τα γνωστα:

Αspera 1/3 compressor

Mικρο condeser

2x12 fan

βαλβιδες, φιλτρο, μονωσεις,

τριχοειδης 0,78@2,60μ

1/4 σωληνα

Διαφορα υλικα για το κουτι.

Το συστημα το συναρμολογησα εγω, το κουτι το εφτιαξαν ο ανδρεας,eleven,doom :)

Ξεκιναω με μερικες φωτος...


  • Replies 42
  • Created
  • Last Reply

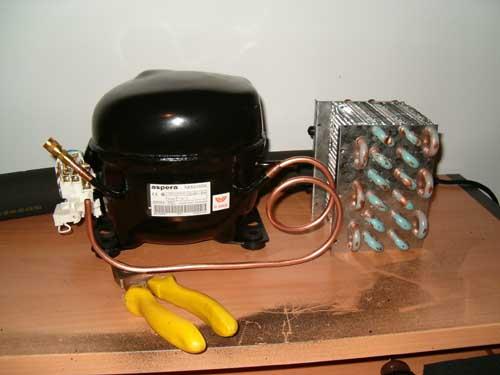

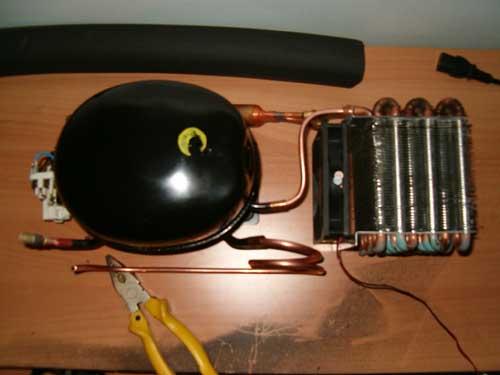

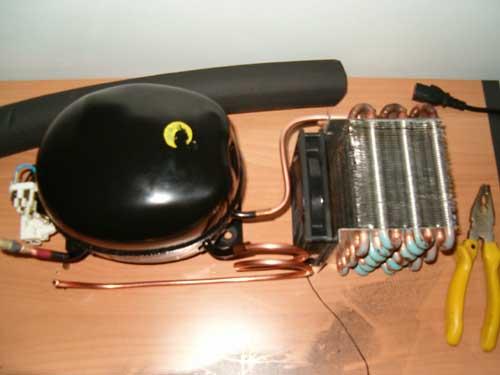

συνδεουμε με 1/4 σωληνα το condeser και δινουμε σχημα στην επιστροφη.

Το σχημα με την σπειρα το εκανα ετσι ωστε να μπορει να παιζει το evap πανω κατω οσο χρειαζομαστε. Επισης για τους κραδασμους κατα την εκκινηση.


ανοιγουμε τρυπες για τον ανεμηστηρα και βαζουμε το φιλτρακι(με βαλβιδα για την μετρηση της υψηλης)

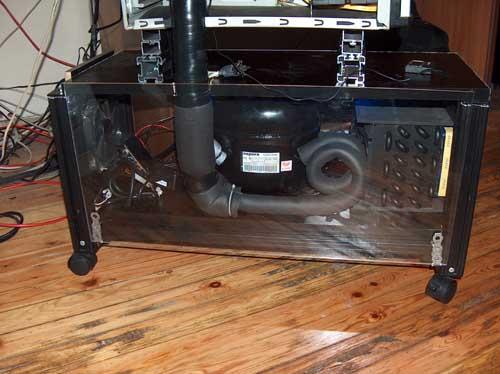

το στερεωνουμε καλα για να μην εχουμε τριξιματα και ριχνουμε κι ενα μικρο βαψιματακι με μαυρο χρωμα.

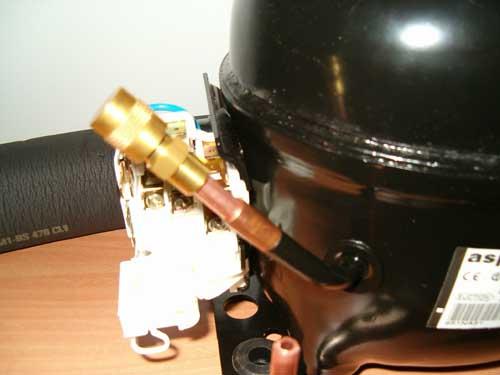

Προσοχη οταν κολλαμε βαλβιδες να μην ξεχναμε να βγαζουμε την βελονα απο μεσα πριν.


sorry αλλα μου τελειωσαν οι μπαταριες στην μηχανη και δεν μπορουσα να το αφησω στην μεση, οποτε στις φωτο προχωρησα λιγο.

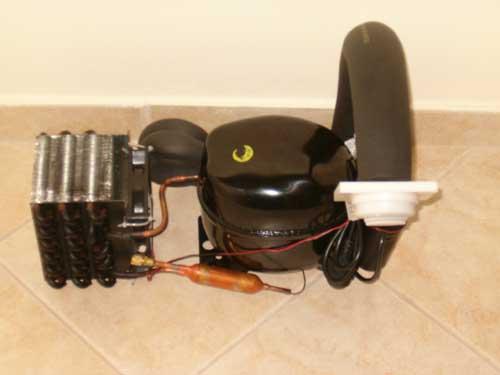

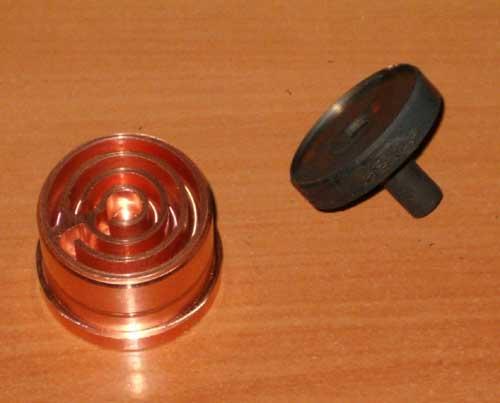

Εν τροχαδι κολλαμε τον τριχοειδη στο φιλτρο και τον περναμε μεσα απο τον ευκαμπτο αφου πρωτα τον εχουμε περασει μεσα απο ενα ταφ. Κολλαμε ευκαμπτο στο ταφ και το ταφ στην επιστροφη. Τελος περναμε με προσοχη τον τριχοειδη μεσα στο εβαπ αφου εχουμε κοψει την ακρη σαν μυτη απο βελονα συριγγας (ιδεα hadji:T: ) και κολλαμε το εβαπ στον ευκαμπτο.

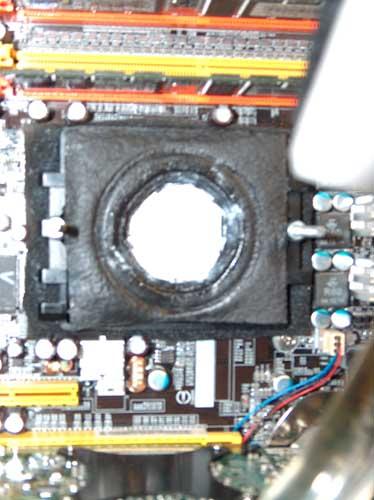

Προσοχη μην ξεχασουμε να περασουμε τις μονωσεις και το enclosure.

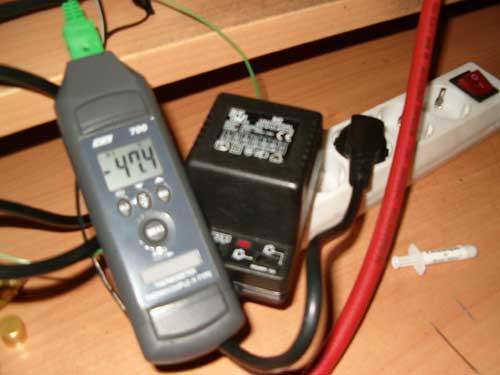

θερμοκρασια πραγματικη και οχι σαν του prommy που εχεις 25+ βαθμους διαφορα.
