karmen1983 Σεπτέμβριος 28, 2017 #41 Κοινοποίηση Σεπτέμβριος 28, 2017 Νικο καλησπερα ειμαι απο κινητό οποτε ζηταώ προκαταβολικά συγγνώμη αν κατι δε καταλαβα. Ερωτω λοιπον Τα δυo στοιχεια που θες να φορτισεις θες νά τα φορτισεις σαν αυτονομα (να πανε κ τα δυο στο 100%) ή να κανεις balance charge? 1 Link to comment Share on other sites More sharing options...
Nick_Dour.Dot.Com Σεπτέμβριος 29, 2017 Author #42 Κοινοποίηση Σεπτέμβριος 29, 2017 Να σου πω την αλήθεια, δεν ξέρω τί απ' τα δύο πρέπει να κάνω ... Πότε πρέπει να κάνω τη μία λειτουργία κ πότε την άλλη ? Θα μπορούσαμε να το πάρουμε απ' την "αρχή" ή γίνομαι κουραστικός ? πριν 6 ώρες, το μέλος karmen1983 έγραψε: Νικο καλησπερα ειμαι απο κινητό οποτε ζηταώ προκαταβολικά συγγνώμη ... Εγώ ζητάω συγνώμη, που τώρα μπαίνω στον κόσμο των Li ion κ ανυπομονώ να μάθω τα μυστικά τους ... Link to comment Share on other sites More sharing options...

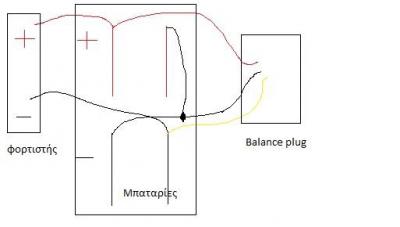

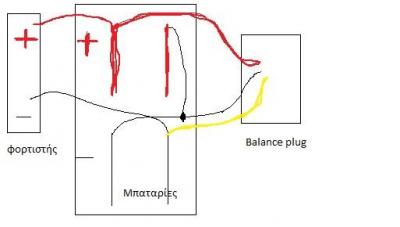

l3ft3ris Σεπτέμβριος 29, 2017 #43 Κοινοποίηση Σεπτέμβριος 29, 2017 (edited) Φορτίζοντας με την επιλογή balance ελέγχεται η κάθε μπαταρία ώστε να έχει το ίδιο ποσοστό φόρτισης με τις άλλες και έτσι αυξάνεις την διάρκεια ζωής. Πρέπει να χρησιμοποιήσεις το 9 και το 4 και να τα συνδέσεις όπως στο σχέδιο, όπως κατάφερα να το φτιάξω . Μετά θα πρέπει να συνδέσεις στον φορτιστή το + και - στην έξοδο και το balance plug στην αντίστοιχη θέση. Στις επιλογές του φορτιστή επιλέγεις balance charge για 2s μπαταρίες και βάλε 1 amber φόρτιση. Αν νομίζεις ότι δεν το έχεις να κάνεις τις συνδέσεις απλά χρησιμοποίησε το 8 και συνέδεσε στην έξοδο + - του φορτιστή και επέλεξε απλά charge 2s με 1 amber Έγινε επεξεργασία Σεπτέμβριος 29, 2017 από l3ft3ris 1 Link to comment Share on other sites More sharing options...
dfa19mj Σεπτέμβριος 29, 2017 #44 Κοινοποίηση Σεπτέμβριος 29, 2017 Καλημέρα! για να φορτίσεις τις 2 μπαταρίες 18650 που έχεις σαν 2S (2 στοιχεία σε σειρά) πρέπει να τις συνδέσεις σε σειρά (πχ με την διπλή θήκη που έχεις), να βάλεις και καλώδια + φις για την ''ισορροπημένη'' φόρτιση(τα λεπτά καλωδιάκια με το άσπρο φισακι) και τα ''χοντρά'' στις άκρες του πακέτου σου, κάπως έτσι δηλαδή: ή να τις φορτίσεις μια - μια απευθείας από την έξοδο του φορτιστή σαν 1S δηλαδή έτσι: 1 Link to comment Share on other sites More sharing options...
Nick_Dour.Dot.Com Σεπτέμβριος 29, 2017 Author #45 Κοινοποίηση Σεπτέμβριος 29, 2017 Ευχαριστώ για τις απαντήσεις / διευκρινήσεις και τα σχέδια ... Εγώ πίστευα πως χρειάζεται ΜΟΝΟ το 3πλό καλώδιο #4 Συνοψίζοντας, χρησιμοποιούμε τα χοντρά καλώδια (#2) για τη φόρτιση και τα ψιλά (#4) για το balance ... ΣΩΣΤΑ ? Το σχέδιο με τη συνδεσμολογία, είναι σωστό ? Link to comment Share on other sites More sharing options...
Nick_Dour.Dot.Com Σεπτέμβριος 29, 2017 Author #46 Κοινοποίηση Σεπτέμβριος 29, 2017 (edited) Τώρα που το ξαναβλέπω, μάλλον ΛΑΘΟΣ είναι η συνδεσμολογία ... Εφόσον το 5 και το 6, είναι "βραχυκυκλωμένα", το 11 και το 12 δεν μπορεί να δουλέψουν ... Μήπως έτσι είναι το σωστό ??? Έγινε επεξεργασία Σεπτέμβριος 29, 2017 από nikos52 Link to comment Share on other sites More sharing options...
dfa19mj Σεπτέμβριος 29, 2017 #47 Κοινοποίηση Σεπτέμβριος 29, 2017 πριν 10 λεπτά, το μέλος nikos52 έγραψε: Τώρα που το ξαναβλέπω, μάλλον ΛΑΘΟΣ είναι η συνδεσμολογία ... Εφόσον το 5 και το 6, είναι "βραχυκυκλωμένα", το 11 και το 12 δεν μπορεί να δουλέψουν ... Το λάθος είναι ότι έχεις βάλει τις μπαταρίες σε παράλληλη σύνδεση ενώ θέλουν σε σειρά! Link to comment Share on other sites More sharing options...
Nick_Dour.Dot.Com Σεπτέμβριος 29, 2017 Author #48 Κοινοποίηση Σεπτέμβριος 29, 2017 Μόλις τώρα, το μέλος dfa19mj έγραψε: Το λάθος είναι ότι έχεις βάλει τις μπαταρίες σε παράλληλη σύνδεση ενώ θέλουν σε σειρά! Έβαλα νέο σχέδιο ... είναι σωστό ? Link to comment Share on other sites More sharing options...
dfa19mj Σεπτέμβριος 29, 2017 #49 Κοινοποίηση Σεπτέμβριος 29, 2017 (edited) σωστός απλά πρέπει να δεις την συνδεσμολογια του balance να είναι σωστή! Δηλαδή ποιο θα πάει στο + στο - και ανάμεσα στις μπαταρίες ! Έγινε επεξεργασία Σεπτέμβριος 29, 2017 από dfa19mj 1 Link to comment Share on other sites More sharing options...
Nick_Dour.Dot.Com Σεπτέμβριος 29, 2017 Author #50 Κοινοποίηση Σεπτέμβριος 29, 2017 πριν 1 λεπτό, το μέλος dfa19mj έγραψε: σωστός απλά πρέπει να δεις την συνδεσμολογια του balance να είναι σωστή! Δηλαδή ποιο θα πάει στο + στο - και ανάμεσα στις μπαταρίες ! Ωωωωχχχχ ... αυτό ΠΩΣ θα το βρω ??? Δεν είναι σωστά τα χρώματα, όπως τα έχω στο σχέδιο ??? Δηλαδή, κόκκινο κ κίτρινο στους θετικούς πόλους κ το μαύρο στον αρνητικό ? Link to comment Share on other sites More sharing options...
dfa19mj Σεπτέμβριος 29, 2017 #51 Κοινοποίηση Σεπτέμβριος 29, 2017 Δες το από πάνω ποστ έβαλα και άλλες φώτο... το κίτρινο νομίζω στην περίπτωση σου πάει στην μέση (είμαι στη δουλειά τώρα και δεν μπορώ να το ψάξω) 1 Link to comment Share on other sites More sharing options...
Nick_Dour.Dot.Com Σεπτέμβριος 29, 2017 Author #52 Κοινοποίηση Σεπτέμβριος 29, 2017 πριν 32 λεπτά, το μέλος dfa19mj έγραψε: Δες το από πάνω ποστ έβαλα και άλλες φώτο... το κίτρινο νομίζω στην περίπτωση σου πάει στην μέση (είμαι στη δουλειά τώρα και δεν μπορώ να το ψάξω) Πώς μπορώ να καταλάβω αν είναι σωστό ή λάθος το κίτρινο ? Link to comment Share on other sites More sharing options...
dfa19mj Σεπτέμβριος 29, 2017 #53 Κοινοποίηση Σεπτέμβριος 29, 2017 Το κίτρινο μπαίνει στη μέση όταν πάω σπίτι θα το ψάξω καλυτερα να σου πω σίγουρα για το + και το - 1 Link to comment Share on other sites More sharing options...
dfa19mj Σεπτέμβριος 29, 2017 #54 Κοινοποίηση Σεπτέμβριος 29, 2017 Γεια και πάλι! ξέθαψα τον δικό μου Β5 φορτιστή και τον μέτρησα για να μην έχω αμφιβολία.... Οπότε συνδέεις όπως στην φώτο το 2S πακέτο σου! Και ο δικός σου έχει JST-XH ports Balance lead sockets Link to comment Share on other sites More sharing options...
Nick_Dour.Dot.Com Σεπτέμβριος 29, 2017 Author #55 Κοινοποίηση Σεπτέμβριος 29, 2017 πριν 2 ώρες, το μέλος dfa19mj έγραψε: Γεια και πάλι! ξέθαψα τον δικό μου Β5 φορτιστή και τον μέτρησα για να μην έχω αμφιβολία.... Οπότε συνδέεις όπως στην φώτο το 2S πακέτο σου! Άρα, καταλήγουμε στο παρακάτω διορθωμένο σχέδιο, γιατί μπορεί να το δει κάποιος μελλοντικά κ να μην έχει αμφιβολίες για το ποιό είναι το σωστό ! 2 Link to comment Share on other sites More sharing options...
Nick_Dour.Dot.Com Σεπτέμβριος 29, 2017 Author #56 Κοινοποίηση Σεπτέμβριος 29, 2017 (edited) πριν 5 ώρες, το μέλος dfa19mj έγραψε: Γεια και πάλι! ξέθαψα τον δικό μου Β5 φορτιστή και τον μέτρησα για να μην έχω αμφιβολία.... Οπότε συνδέεις όπως στην φώτο το 2S πακέτο σου! Στο δικό σου φορτιστή, τα καλώδια για το balance, έχουν διαφορετικό χρώμα απ' τα δικά μου. Έκανα μεγέθυνση της φωτογραφίας κ το είδα. Εσένα στο σχεδιάκι σου λέει: κόκκινο/κίτρινο/μαύρο. Στο δικό μου είναι: κίτρινο/μαύρο/κόκκινο. Ποιά είναι τελικά η σωστή σειρά ???????????? Υπάρχει τρόπος να μετρήσω κάτι στα καλώδια του balance ? Έγινε επεξεργασία Σεπτέμβριος 29, 2017 από nikos52 Link to comment Share on other sites More sharing options...
dfa19mj Σεπτέμβριος 29, 2017 #57 Κοινοποίηση Σεπτέμβριος 29, 2017 Το φισ που εχεις στον φορτιστη στην απο πανω εικονα το ειχε μεσα ο φορτιστης; υπάρχουν συγκεκριμένα πρότυπα στη σύνδεση των pin σε κάθε τύπο δεν μπορεί να βάλει ο κάθε κατασκευαστης οτι θέλει... JST-XH έχει ο Β6 άρα το αρνητικό είναι δεξιά και πας προς τα αριστερα πιν και μπαταριά ανάλογα τα S... αν έχεις ένα πολύμετρο βάλε μπαζερ ή Ωhm και μέτρα το πλην της εξόδου του φορτιστή με το δεξί πιν του balance να δεις αν είναι βραχυκυκλωμενα (θα είναι οκ)! Τα χρώματα στο δικό σου φις που είναι αλλιώς τι να πω... μπορεί ο τσαιναμαν να είχε αχρωματοψία; Link to comment Share on other sites More sharing options...
Nick_Dour.Dot.Com Σεπτέμβριος 29, 2017 Author #58 Κοινοποίηση Σεπτέμβριος 29, 2017 πριν 36 λεπτά, το μέλος dfa19mj έγραψε: Το φισ που εχεις στον φορτιστη στην απο πανω εικονα το ειχε μεσα ο φορτιστης; υπάρχουν συγκεκριμένα πρότυπα στη σύνδεση των pin σε κάθε τύπο δεν μπορεί να βάλει ο κάθε κατασκευαστης οτι θέλει... JST-XH έχει ο Β6 άρα το αρνητικό είναι δεξιά και πας προς τα αριστερα πιν και μπαταριά ανάλογα τα S... αν έχεις ένα πολύμετρο βάλε μπαζερ ή Ωhm και μέτρα το πλην της εξόδου του φορτιστή με το δεξί πιν του balance να δεις αν είναι βραχυκυκλωμενα (θα είναι οκ)! Τα χρώματα στο δικό σου φις που είναι αλλιώς τι να πω... μπορεί ο τσαιναμαν να είχε αχρωματοψία; 1) Δεν είναι "μαμά" το καλώδιο για το balance ... 2) Ναι ... όπως τα λες είναι ... Το δεξί pin στη φωτό - το κόκκινο εν προκειμένω - είναι το "-" ... Τα άλλα 2, πως θα ξέρω ποιό ανήκει πού ? Δλδ, ποιό διαβάζει τη μία μπαταρία κ ποιό την άλλη ? Link to comment Share on other sites More sharing options...
l3ft3ris Σεπτέμβριος 29, 2017 #59 Κοινοποίηση Σεπτέμβριος 29, 2017 Στις άκρες είναι το + και - το μεσαίο καλώδιο πάει εκεί που ενώνεις τις 2 μπαταρίες 1 Link to comment Share on other sites More sharing options...
dfa19mj Σεπτέμβριος 30, 2017 #60 Κοινοποίηση Σεπτέμβριος 30, 2017 @nikos52 θα συνδέσεις απλά τα πιν σύμφωνα με αυτή την φώτο ασχέτως χρωμάτων του φις σου ... Καλή επιτυχία ! 1 Link to comment Share on other sites More sharing options...
