Homemade Ρυθμηστης στροφών (μπερδεμα!)

[petroSEXtreme]

ρε παιδια επειδη εχω μπερδευτει αρκετα εχετε κανενα σχεδιαγραμα σχετικα με την κατασκευη του?Που να αναφερει αναλυτικα τα εξαρτηματα που χρειαζομαι.

[Qparadox]

Για ριξε μια ματια εδω :

http://www.pctechnology.gr/vbull/vb/showthread.php?t=5602&highlight=%F3%F4%F1%EF%F6%F9%ED

[petroSEXtreme]

ευχαριστω αλλλα μονο ενα παιδι δειχνει σχημα και λεει οτι μαχ που δινει ειναι 10,3 ν

[Qparadox]

Θες να βγαζει παραπανω ??? Οι περισσοτεροι ανεμιστηρες ειναι 12v , υπαρχουν και στα 5-7v. Πανω απο 12v, θα κανουν υπερβολικο θορυβο νομιζω. Εκτος κι αν το θελεις για καποια αλλη δουλεια, οποτε παω πασο.

Ισως πρεπει να στραφεις σε καποια ετοιμη κατασκευη (vantec,zalman) που να μπορει να δινει περισσοτερο ρευμα. Παντως, αν αλλαξεις τα εξαρτημα (αντιστασεις-ποτενσιομετρα), θα παρεις περισσοτερο ρευμα.

[Spooky]

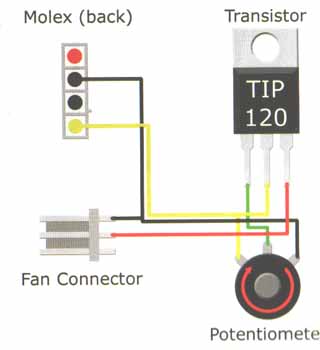

Δες αυτο το κυκλωμα. Και εγω προσπαθω να φτιαξω κατι τετοιο. Το εχω φτιαξει για να το τεσταρω αλλα στην πρωτη δοκιμη δεν δουλεψε. Επειδη δεν ειχα χρονο και πολυμετρο γιατι χαλασε δεν το εψαξα.

Το τρανζιστορ ειναι ΤΙΡ 120 και το ποτενσιομετρο ειναι 100ΚΩ.

Αν δουλεψει ενημερωσε. Το ιδιο θα κανω και εγω αν εχω καμια προοδο.

[spresv]

Hey

Βασικα το κυκλωμα που εδωσα ειναι πιο πολυ σταθεροποιητης παρα ρυθμιστης. Οταν βρω χρονο θα φτιαξω αυτο που εδωσε το παιδι απο πανω.

[aggelopas]

Σαν πολλα Ομ δεν ειναι το ποτενσιομετρο?

[Spooky]

Αρχική απάντηση από aggelopas [Σήμερα, στις 19:52]

Σαν πολλα Ομ δεν ειναι το ποτενσιομετρο?

Το κυκλωμα και τα υλικα τα ειδα απο ενα περιοδικο στο οποιο λεει πως δεν χρειαζεται καμια συγκεκριμενη τιμη για το ποτενσιομετρο και προτινει τα 100ΚΩ γιατι ειναι πολυ συνηθισμενο.

Ολες οι προτασεις ευπροσδεκτες ειναι αν υπαρχει καλυτερη ιδεα για το κυκλωμα και τα υλικα!

[aggelopas]

Κοιτα σε ενα τροφοδοτικο που εφτιαξα απο 220ac-12dc βγαινουν ουσιαστικα 14 απο τον πυκνωτη και μετα εχω ενα ποτενσιομετρο 1κιλομ.

[power]

Αν δε θέλει κάποιος ποντεσιόμετρο, αλλά απλά να ρίξει τα v από 12π.χ. σε 7 ή 5, τότε τι γίνεται?Είναι πιο απλό το κύκλωμα?

[aggelopas]

Απλα υπολογιζεις και βαζεις την καταλληλη αντισταση.

[SpyNet]

http://www.thelab.gr/showthread.php?s=&threadid=10342&perpage=20&pagenumber=3

δες και στις επομενες 2 σελιδες

[Spooky]

Αρχική απάντηση από SpyNet [Σήμερα, στις 07:51]

http://www.thelab.gr/showthread.php?s=&threadid=10342&perpage=20&pagenumber=3

δες και στις επομενες 2 σελιδες

Το ιδιο κυκλωμα ειναι αλλα με διαφορετικο τρανζιστορ. Το ΤΙΡ 120 που εχει στο κυκλωμα απο το περιοδικο μπορει να σηκωσει μεχρι 60W που ειναι αρκετα και για DELTA fan που τραβαει 36W. Τωρα για το ποτενσιομετρο μπορει και μικροτερο να κανει δουλεια οπως ειπε και ο aggelopas.

Το επομενο τρανζιστορ που προτινει ο hipro το BD241 ειναι οκ. (Εμ hipro ειναι αυτος αν δεν τα λεει σωστα ποιος θα τα πει... )
