TheHacker Δημοσιεύτηκε Φεβρουάριος 27, 2016 #1 Κοινοποίηση Δημοσιεύτηκε Φεβρουάριος 27, 2016 Καλησπέρα,έχοντας το corsair 600t και μιας και εχω 6 ανεμιστήρες (επισης καηκε στον ρυθμιστή στροφών του κουτιού κάποιο καλώδιο και δεν δινει ρεύμα σε ανεμιστήρα) ψάχνω μετατροπεα 3 σε 1 ? ή 2 σε 1? ή οτιδηποτε ώστε να βάλω πάνω ολα τα ανεμιστηρονια μου γιατί στην μητρική έχω πιάσει ολεεεεες τις θεσεις για cpufan όπως γράφει.. (χωρις να αγοράσω controller) Ή ακομα καλύτερα εάν εχει κανείς καποιο μαγαζί ή κατι τετοιο. Ευχαριστω εκ των προτέρων Link to comment Share on other sites More sharing options...
Seafalco Φεβρουάριος 27, 2016 #2 Κοινοποίηση Φεβρουάριος 27, 2016 (edited) Με την προϋπόθεση ότι εκεί που θα συνδέσεις θα μπορεί να παρέχει το κατάλληλο ρεύμα, μπορείς να δεις΄εδώ: https://www.google.gr/search?q=Fan+Y+splitter&source=lnms&tbm=isch&sa=X&ved=0ahUKEwiBisuQ-JfLAhUB1RQKHUsPCkQQ_AUIBygB&biw=1317&bih=614 Προσοχή μόνο στο εξής: Το σήμα Tacho (κίτρινο καλώδιο) να είναι ενεργό (να υπάρχει) μόνο στο ένα από τα θηλυκά βύσματα, διαφορετικά αν κάπου διαβάζεις στροφές, η συσκευή , θα δείχνει ενδεχομένως σαχλαμάρες στροφές! Έγινε επεξεργασία Φεβρουάριος 27, 2016 από Seafalco Link to comment Share on other sites More sharing options...
Nicko Φεβρουάριος 27, 2016 #3 Κοινοποίηση Φεβρουάριος 27, 2016 (edited) Καπου εχω ενα 4pin molex που βγαζει 2-3 εξόδους για fans θα σε ενδιέφερε κατι τέτοιο ? Edit : Η κατι τέτοιο σε σειρά .. https://drive.google.com/file/d/0B3xW8V_TM1yNLUlyOUhHOFVJZlU/view?usp=sharing Έγινε επεξεργασία Φεβρουάριος 27, 2016 από Nicko Link to comment Share on other sites More sharing options...
TheHacker Φεβρουάριος 28, 2016 Author #4 Κοινοποίηση Φεβρουάριος 28, 2016 On 2/27/2016 at 14:26, το μέλος Seafalco έγραψε: Με την προϋπόθεση ότι εκεί που θα συνδέσεις θα μπορεί να παρέχει το κατάλληλο ρεύμα, μπορείς να δεις΄εδώ: https://www.google.gr/search?q=Fan+Y+splitter&source=lnms&tbm=isch&sa=X&ved=0ahUKEwiBisuQ-JfLAhUB1RQKHUsPCkQQ_AUIBygB&biw=1317&bih=614 Προσοχή μόνο στο εξής: Το σήμα Tacho (κίτρινο καλώδιο) να είναι ενεργό (να υπάρχει) μόνο στο ένα από τα θηλυκά βύσματα, διαφορετικά αν κάπου διαβάζεις στροφές, η συσκευή , θα δείχνει ενδεχομένως σαχλαμάρες στροφές! Εμμμ ναι κατι τετοιο ψαχνω αλλα απο καλώδια δν εχω και μεγαλη ιδεα.. ..οποτε a bit more help? On 2/27/2016 at 14:30, το μέλος Nicko έγραψε: Καπου εχω ενα 4pin molex που βγαζει 2-3 εξόδους για fans θα σε ενδιέφερε κατι τέτοιο ? Edit : Η κατι τέτοιο σε σειρά .. https://drive.google.com/file/d/0B3xW8V_TM1yNLUlyOUhHOFVJZlU/view?usp=sharing ναι εννοειται αλλα δν εισαι αθηνα φανταζομαι για να πεσει συννενοηση :X ...? αυτα τα συνδεεις που ? στη μητρικη ή στο τροφοδοτικο γτ εμαθα οτι μπορεις να συνδεσεις και στο τροφοδοτικο απευθειας μετατροπεα.. ή οχι? καποιο καταστημα τελος παντων για να τα βρω? Link to comment Share on other sites More sharing options...
Nicko Φεβρουάριος 28, 2016 #5 Κοινοποίηση Φεβρουάριος 28, 2016 Στο τροφοδοτικό και απο την αλλη το μικρο βυσματακι για τον ανεμιστήρα / εχει αρσενικό - θηλυκό για να μην "χάσεις" την 4pin φύσα και να σύνδεσης και κατι αλλο! λογικα θα παίξουν αν τα βάλεις σε σειρά ολα μαζι. Πληροφοριακά , δεν θέλω κατι για αυτα ! στα στέλνω με προπληρωμένο φάκελο αν δεν τα βιάζεσαι . Link to comment Share on other sites More sharing options...
TheHacker Φεβρουάριος 28, 2016 Author #6 Κοινοποίηση Φεβρουάριος 28, 2016 Οοο μια χαρα πολυ καλα!...το επιασα...Αλλα δεν δεχομαι να τα πάρω ετσι for free με συγχωρεις ....Καλύτερα να μ προτεινεις κανα μαγαζι να τα αγοράσω ή πως να τα ψαξω παρα να σε βαλω σε τετοια διαδικασια . Ευχαριστω κ παλι Link to comment Share on other sites More sharing options...
Nicko Φεβρουάριος 28, 2016 #7 Κοινοποίηση Φεβρουάριος 28, 2016 (edited) δεν υπάρχει θεμα , σε μια ακρη ηταν ετσι και αλλιώς , αν ψάξω πιθανόν να βρω και αλλα ! δεν με ζημιώνεις ! διπλα ειναι και το ταχυδρομείο ! μαγαζι δεν ξερω να σου προτείνω εκτος και αν εισαι ρεθυμνο! αν δεν βρεις πάντως ,χαρα μου να σε εξυπηρετήσω. Έγινε επεξεργασία Φεβρουάριος 28, 2016 από Nicko Link to comment Share on other sites More sharing options...
TheHacker Φεβρουάριος 28, 2016 Author #8 Κοινοποίηση Φεβρουάριος 28, 2016 Να σαι καλα @Nicko ! το εκτιμω ! θα ψαξω εδω γύρω καλύτερα γτ φανταζομαι δεν εχουν και καμια τρομερη τιμή ...ευχαριστω 1 Link to comment Share on other sites More sharing options...

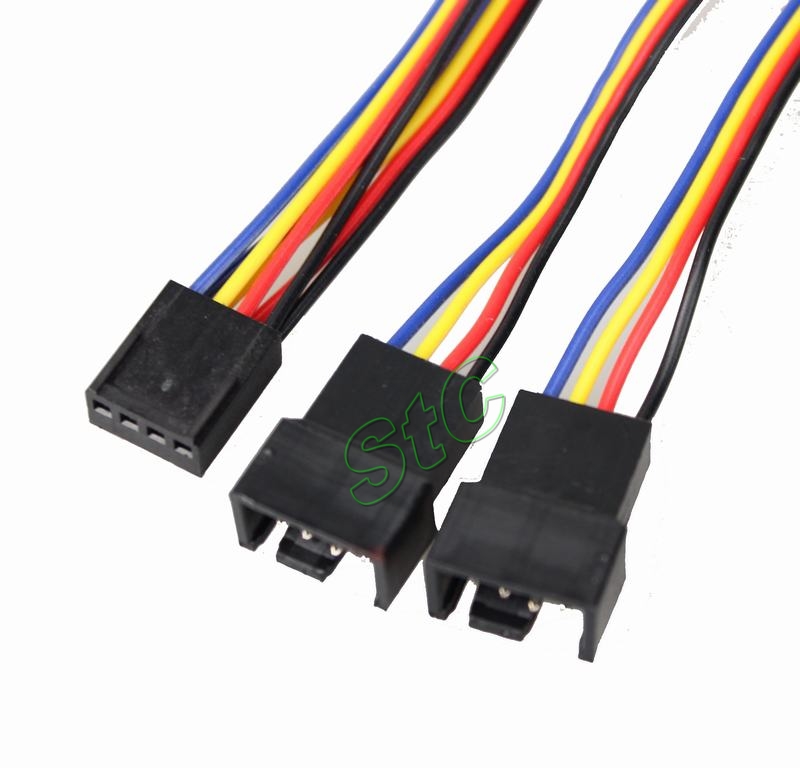

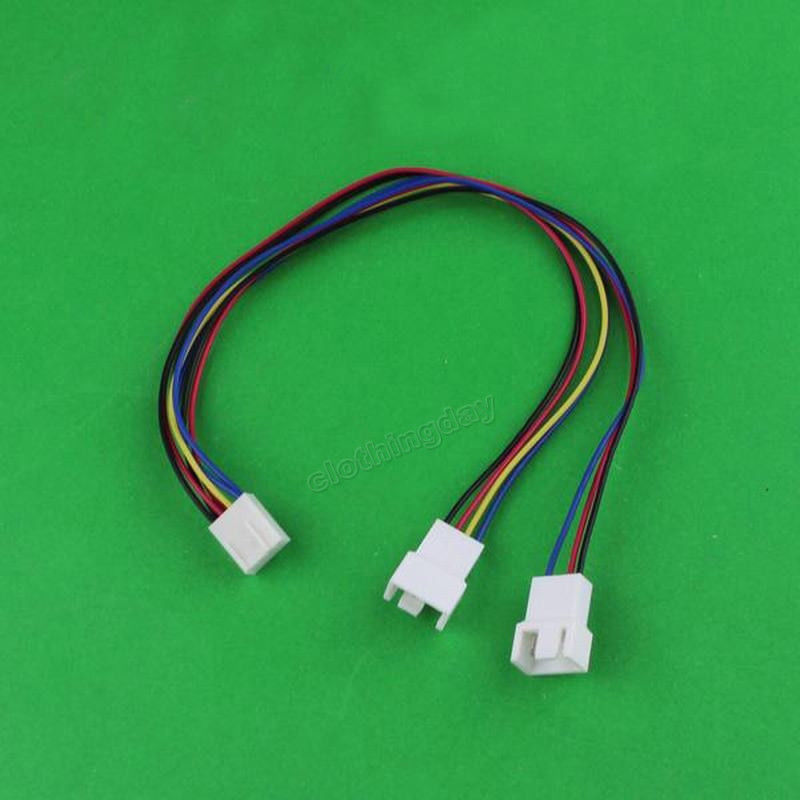

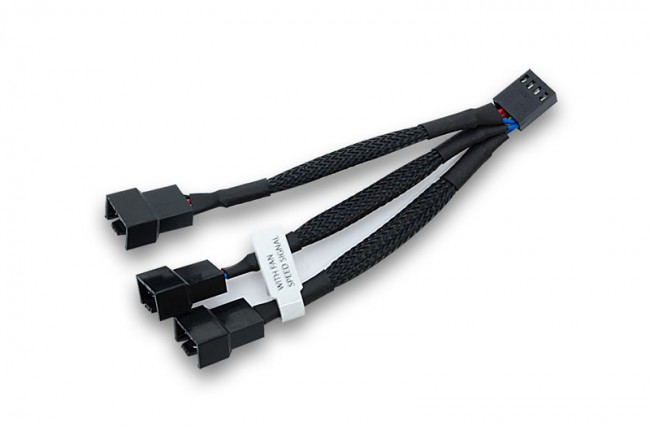

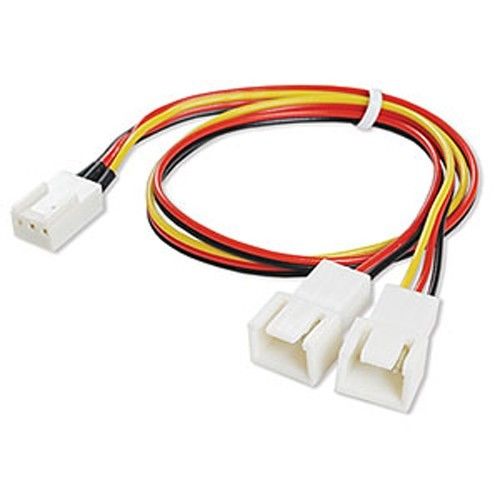

Seafalco Φεβρουάριος 28, 2016 #9 Κοινοποίηση Φεβρουάριος 28, 2016 Λοιπόν για να τα βάλουμε σε μια σειρά τα πράματα: 1. Η μητρική σου έχει κάποια headers για ανεμιστήρες, αυτά διακρίνονται σε ένα που λέει CPUFan και μερικά ακόμα που λέγονται GHAFan. 2. Συνήθως το CPUFan είναι βύσμα με 4 pins και δουλεύει σε PWM mode αλλά μπορεί να υποστηρίξει και VC mode (δηλαδή μπορεί να πάρει ανεμιστήρες με 4 καλώδια, αλλά παίζει -και ρυθμίζει- και ανεμιστήρες με 3 καλώδια). 3. Τα άλλα headers μπορεί να είναι με 3 πιν ή με 4 πιν. 4.Συνήθως το κάθε ένα από αυτά τα headers μπορούν να δώσουν μέχρι 1 Α ρεύμα. Όλα αυτά ισχύουν γενικά, αλλά το τι ισχύει ειδικά στη μητρική σου θα πρέπει να το δείς εσύ! Εδώ τώρα υπάρχουν μερικά ερωτήματα. Α. Πόσα και τι είδους fan headers έχει η μητρική σου. Β. Πόσους και ποιους ανεμιστήρες έχεις , τι είδους έλεγχο έχουν (πόσα καλώδια έχουν) και τι ρεύμα απορροφούν. Γ. Πώς τους είχε μέχρι τώρα συνδεδεμένους και που βρίσκονται (τι ψύχουν) Δ. Σε ποια Fan headers σκέφτεσαι ότι θα πρέπει να βάλεις Y-Spliter. Ένα σωστό Fan Y-Spliter για ανεμιστήρα με τρία καλώδια είναι αυτό: Και το λάθος καλώδιο είναι αυτό: Ένα σωστό Υspliter για ανεμιστήρα με 4 καλώδια είναι αυτό: Το λάθος Υspliter για ανεμιστήρα με 4 καλώδια είναι αυτό: Φυσικά άμα δεν βρεις τα σωστά πάρε τα λάθος και απλά στο ένα από τα Θηλυκά βύσματα κόψε τον κίτρινο αγωγό! Επιπλέον, υπάρχουν και Ψ spliter (με τρία θηλυκά): Καθώς επίσης υπάρχει και η λύση που ήδη σου πρότεινε ο φίλος Nicko, αλλά το ποια ακριβώς χρειάζεσαι, είναι ένα θέμα που χρειάζεται από εσένα περισσότερες πληροφορίες. Αναμένουμε λοιπόν ! 1 Link to comment Share on other sites More sharing options...
konstantinakis Μάρτιος 4, 2016 #10 Κοινοποίηση Μάρτιος 4, 2016 On 2/28/2016 at 6:51 PM, Seafalco said: Φυσικά άμα δεν βρεις τα σωστά πάρε τα λάθος και απλά στο ένα από τα Θηλυκά βύσματα κόψε τον κίτρινο αγωγό! Σε έχασα εδώ.. Γιατί πρέπει να γίνει αυτό? Link to comment Share on other sites More sharing options...
Seafalco Μάρτιος 4, 2016 #11 Κοινοποίηση Μάρτιος 4, 2016 Το βασικό πρόβλημα είναι το εξής: Το σήμα που δίνει τις στροφές από τον ανεμιστήρα , είναι ένα τετραγωνικό σήμα με duty cycle ισο με 50% (δηλαδή ο χρόνος που μ΄'ενει σε υψηλό ο παλμός είναι ίσος με αυτόν που μένει σε χαμηλό) Όταν έχεις ένα ανεμιστήρα όλα είναι καλά, περιοδικά και δυο φορές για κάθε στροφή του ανεμιστήρα, ο αισθητήρας hall που έχει μέσα ο ανεμιστήρας μηδενίζει την τάση του σήματος Tacho και έτσι δημιουργείται μαι παλμοσειρά στην οποία αντιστοιχούν δύο παλμοί ανά στροφή του ανεμιστήρα. Αυτή τη παλμοσειρά παίρνει ο fan controller και μέσω ενός απαριθμητή που έχει την μετατρέπει σε αριθμητική τιμή στροφών ανά λεπτό! Όταν όμως μπουν δυο ανεμιστήρες και στέλνουν και οι δύο σήμα tacho στην διάταξη που δείχνει τις στροφές, μπορεί να συμβούν περίεργα πράγματα. Ο λόγος είναι ότι για όση ώρα το σήμα ενός από του δύο ανεμιστήρες είναι σε χαμηλό, δεν μπορεί να περάσει το ενδεχομένως υπάρχουν υψηλό του άλλου ανεμιστήρα. Αποτέλεσμα είναι η ένδειξη στροφών να παίζει ακατάστατα και να δείχνει λάθος τιμή στροφών. Η λύση είναι να στέλνει μόνο ένας ανεμιστήρας σήμα στον fan controller. Αν λοιπόν έχεις ένα Y spliter που έχει συρματωμένο το κίτρινο καλώδιο και στα δύο βύσματα που υποδέχονται τα βύσματα των ανεμιστήρων, θα περνάνε και τα δυο σήματα tacho, οπότε απλά διαλέγεις από ποιον ανεμιστήρα θέλεις να βλέπεις τις στροφές, και κόβεις το κίτρινο καλώδιο από το βύσμα του σπλίτερ πάνω στο οποίο συνδέεται ο ανεμιστήρας αυτός! Είναι απλό , και δεν ενέχει κανένα κίνδυνο, για τους ανεμιστήρες 'η για τον fan controller! Υπάρχει κάποιο θέμα που έχει ανοιχτεί με αυτό ακριβώς το αντικείμενο, αλλά δυστυχώς θα πρέπει να ολοκληρωθεί η μετάβαση στην νέα πλατφόρμα για να φανούν οι φωτογραφίες του ! Το κείμενο μπορείς να το δείς εδώ: 1 Link to comment Share on other sites More sharing options...
