Ανατομία μιας LCD-TFT οθόνης

[mlemo]

Ανατομία μιας TFT οθόνης παρακαλώ!

Και για να θυμηθούμε και λίγο τα μαθήματα της ανατομίας ας ξεκινήσουμε με μια από τις μεθόδους της...

Εν συντομία, θα ξεκινήσουμε με τις εν τω βάθει στιβάδες και προχωρώντας θα καταλήξουμε σε επιπολής στοιβάδες.

Στοιβάδα 1η.

Το ανοξείδωτο πλαίσιο περιβάλει το πάνελ.

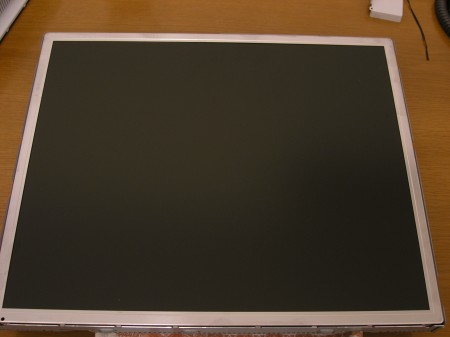

Μπροστινή εικόνα

[mlemo]

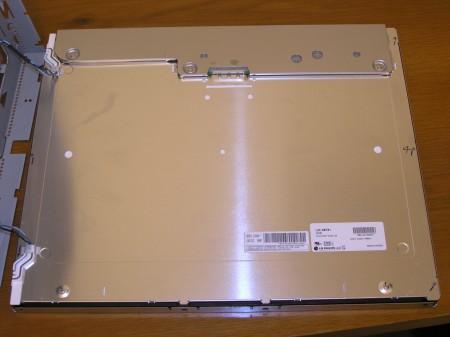

Πίσω εικόνα

Παρατηρήστε τα καλώδια πάνω και κάτω αριστερά (είναι για το backlight)

[mlemo]

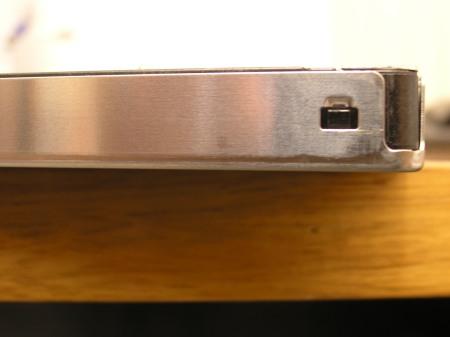

Πλάγια εικόνα

Πάχος μόλις 2,2 εκατοστών. Η «νευρογενής ανορεξία» επί των ματιών μας. (υπάρχουν σήμερα και ακόμη λεπτότερα πάνελ) δηλ. το σύνδρομο της νευρογενούς ανορεξίας!

[mlemo]

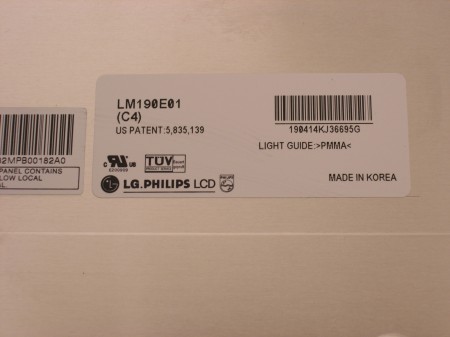

Λεπτομέρεια κατασκευαστή

Όπως παρατηρείτε, σήμερα στην εποχή των φασόν, τα ηλεκτρονικά πρωτοστατούν στον τομέα αυτό. Μια 19 μονάδα με κωδικό LM190E01(C4), βάρους περίπου 2850 γρ., με λίγα λόγια ένα S-iPS κατασκευασμένο από LG.Philips, κατασκευασμένο τον Ιανουάριο του 2004 στην Κορέα. Ένα κλασικό, πλέον, πάνελ για εφαρμογές όπου η λεπτομέρεια, η ευρεία θέαση, η παρουσίαση γραφικών και η χαμηλή ισχύς είναι μέγιστης σημασίας

[mlemo]

Στοιβάδα 2η

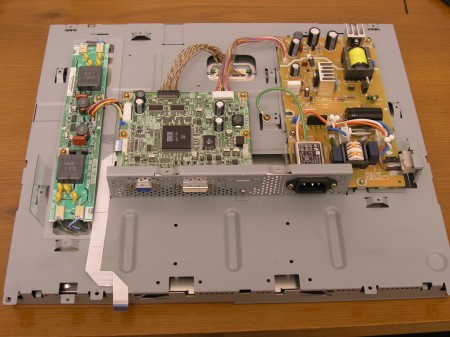

Πίσω άποψη

Έχει τοποθετηθεί το σασί και πάνω σε αυτό τα διάφορα περιφερειακά ηλεκτρονικά. Εκ των αριστερών προς τα δεξιά, παρατηρείστε τον ανορθωτή με την τετραπλή έξοδο (2 πάνω και 2 κάτω) για τις λάμπες backlight, την πλακέτα A/D converter (DVI & D15pin) με κεντρικό chip το Genesis gm5120 και τέλος το τροφοδοτικό. Η ταινία με κατεύθυνση προς τα κάτω είναι για τη σύνδεση της μονάδας με τα κουμπιά της πρόσοψης.

[mlemo]

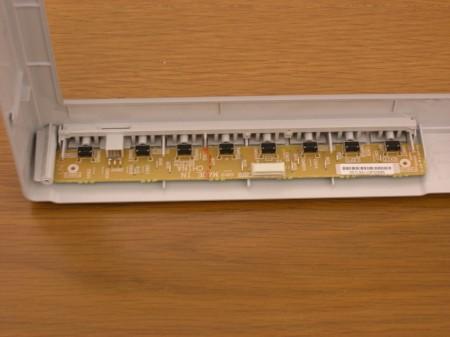

Τα κουμπιά της πρόσοψης από την πίσω πλευρά

[mlemo]

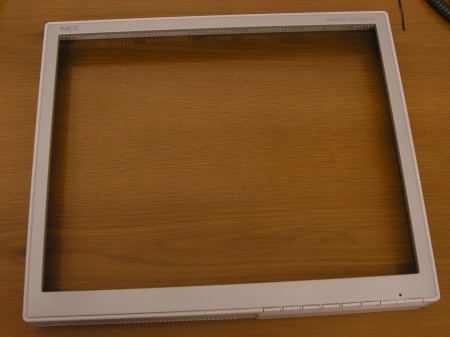

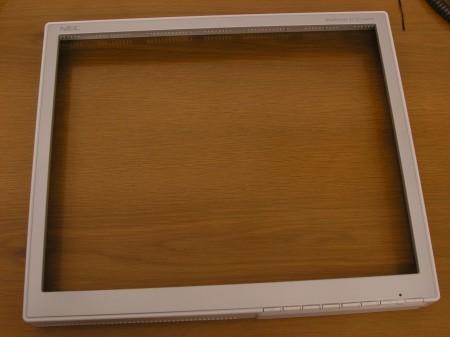

Η μπροστινή στεφάνι της οθόνης

[mlemo]

Στοιβάδα 3η

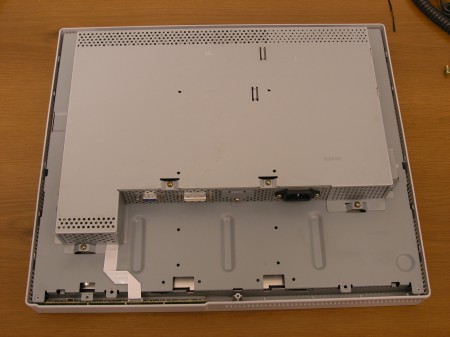

Πίσω πλευρά, τοποθετημένο και το μεταλλικό πλαίσιο προστασίας των ηλεκτρονικών

[mlemo]

Στοιβάδα 4η

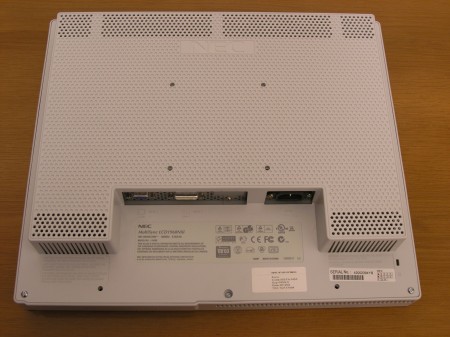

Πίσω πλευρά, τοποθετημένο και το εξωτερικό πλαστικό (τελική πίσω όψη)

[mlemo]

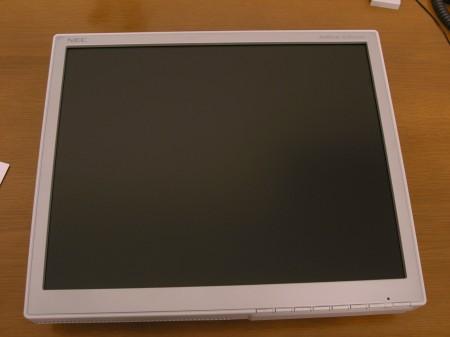

Μπροστινή πλευρά

[mlemo]

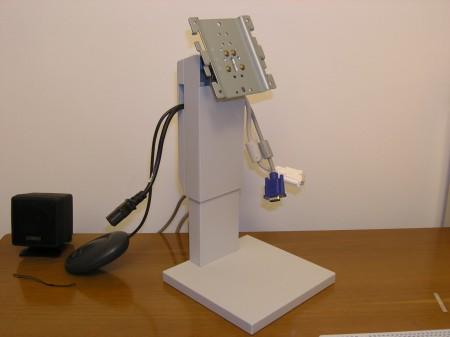

Η βάση της οθόνης (διακρίνεται η θήκη των καλωδίων)

[mlemo]

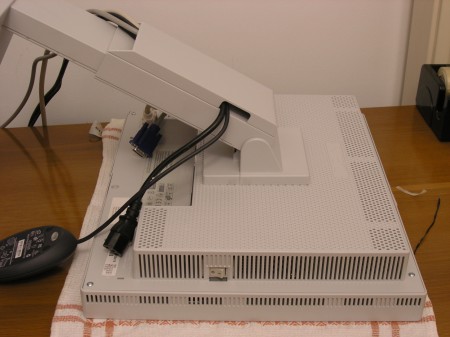

Στερέωση της βάσης πάνω στην οθόνη στις υποδοχές τύπου VESA. (οι προδιαγραφές VESA είναι ίδιες και για τις βάσεις τοίχου)

[mlemo]

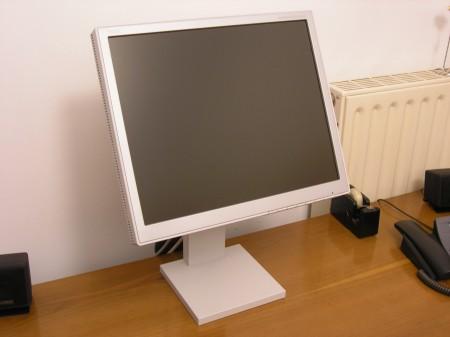

Τελικό αποτέλεσμα.

Εντύπωση αποτελεί, η απλότητα συναρμολόγησης μιας TFT οθόνης.

Ο χρόνος αποσυναρμολόγησης και συναρμολόγησης μπορεί να φθάσει μόλις τα 5 λεπτά!.

Η ποιότητα των πλαστικών, ήταν υπεράνω και μπορεί να αντεπεξέλθει σε πάρα πολλά ανοίγματα χωρίς να κινδυνεύει να σπάσει κανενός είδους πλαστικό.

Οπότε...αναμένουμε μεγάλες πτώσεις τιμών τα επόμενα χρόνια από TFT οθόνες

[Spooky]

Πολυ ωραια παρουσιαση mlemo!!! :T:

Με τις οθονες εισαι ειδικος απο οτι βλεπω και απο τα προηγουμενα θρεντ σου! :worship:

Ανοιξε μας τα ματια!!

[Makis Hourdakis]

Ωραίος! Τελικά δεν άντεξες και για να μας διαφωτίσεις τη σκάλισες, ε;

[mlemo]

Την εγχείρισα θα έλεγα!

Μη φαντάζεσαι κάτι σπουδαίο, απλό σαν παιχνιδάκι, λίγο εμπειρία να έχεις ... και ανοίγει εκ των έσωθεν έτσι απλά.

Τώρα σκέφτομαι ότι ίσως χρειαζόταν να προχωρούσα λίγο περισσότερο στο πάνελ, εκεί στην πάνω πλευρά... ίσως φαινόντουσταν οι πάνω δύο λάμπες για το backlight...αλλά τώρα το σκέφτηκα κατόπιν εορτής!
