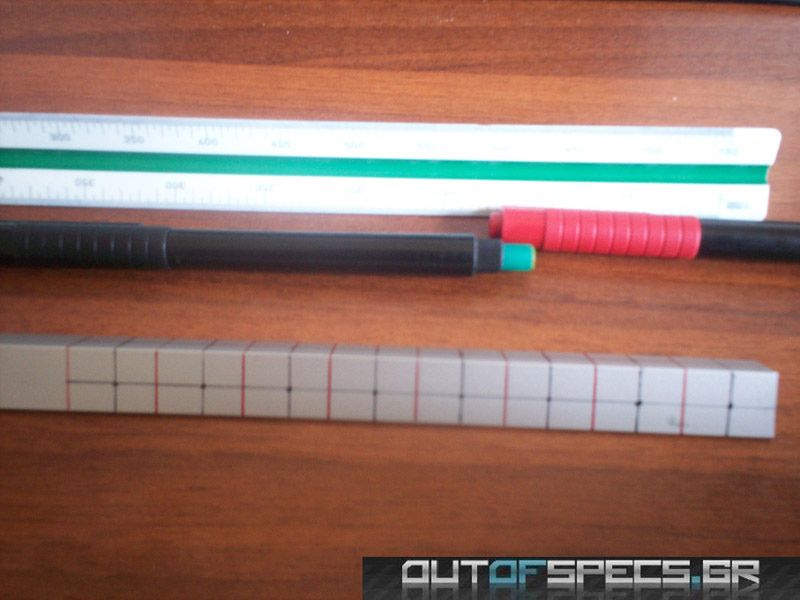

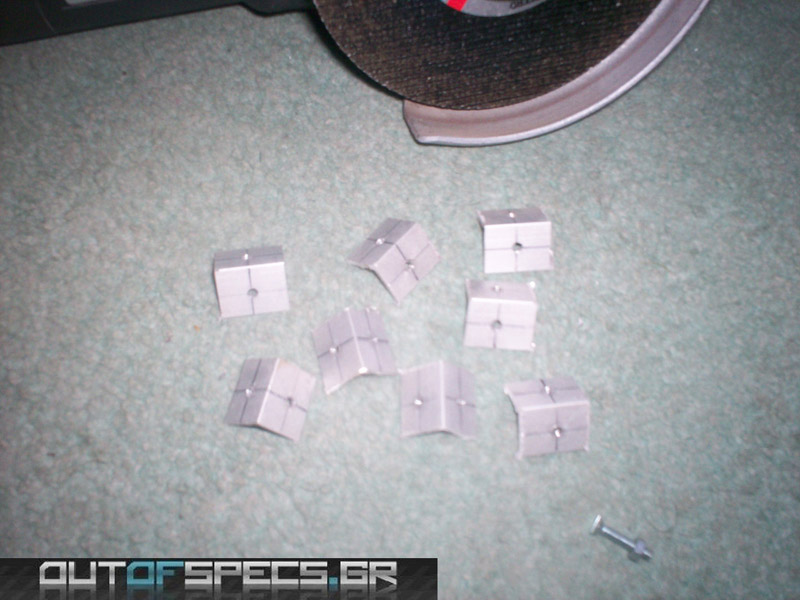

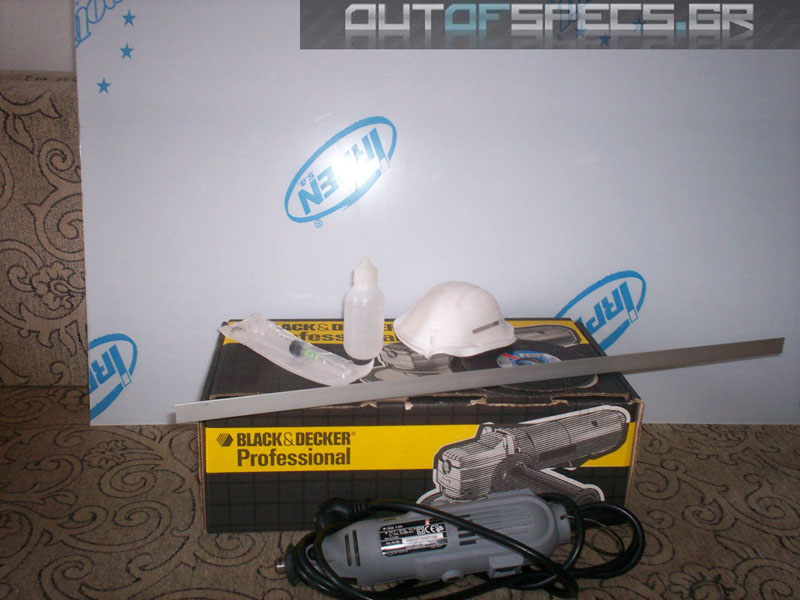

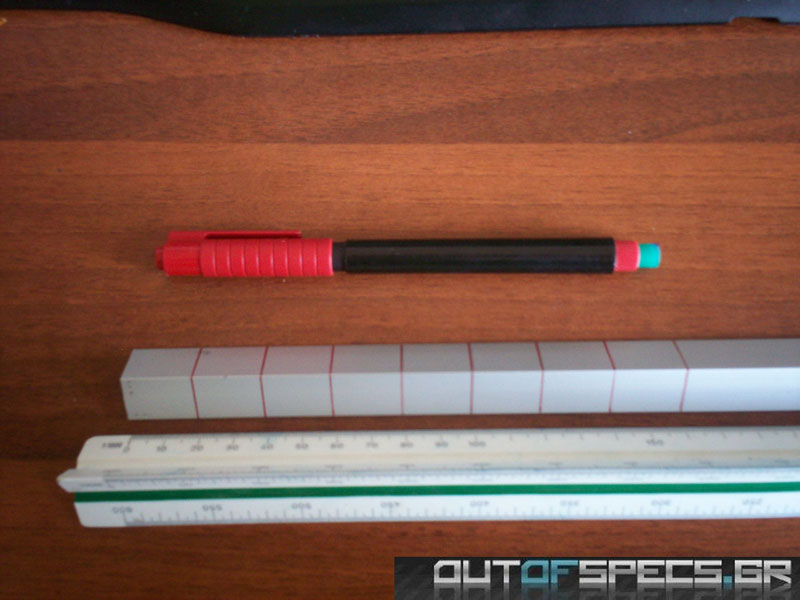

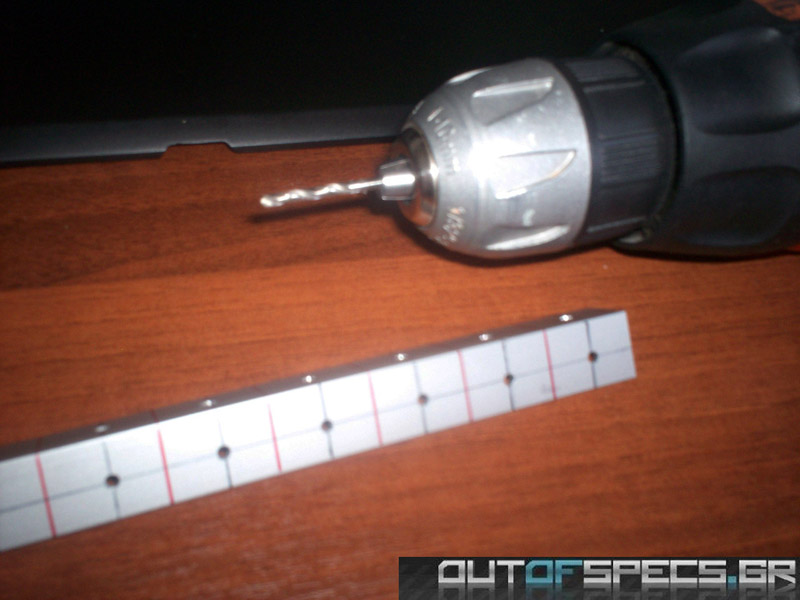

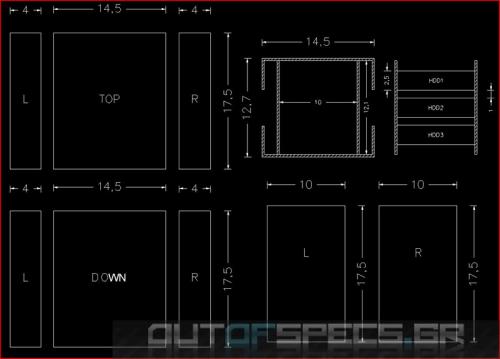

GeorgeVasil Δημοσιεύτηκε Μάϊος 11, 2008 #1 Κοινοποίηση Δημοσιεύτηκε Μάϊος 11, 2008 Μιας και το Cage που είχα δεν βόλευε (στην τακτοποίηση καλωδίων) αποφάσισα να δοκιμάσω την τύχη μου με ένα χειροποίητο.Το υλικό κατασκευής είναι Plexy 3mm. Το κατασκευαστικό σχέδιο είναι το παρακάτω. Έγινε έτσι προκειμένου να είναι επεκτάσιμο μελλοντικά,ώστε όταν χρειαστεί να προσθέσω επιπλέον δίσκο,να αλλάξουν μόνο τα Plexy που θα δένουν τους HDD. [ATTACH]3038[/ATTACH] Tα υλικά που θα χρειαστούμε είναι τα παρακάτω: Κομμάτι Plexy 3mm Χλωροφόρμιο (*) για την κολληση του Plexy. Σύριγγα και μάσκα. Γωνιές,βίδες με παξιμάδι. Εργαλείο κοπής Plexy.(Τροχος - Σεγα - Dremel) [ATTACH]2759[/ATTACH] (*)WARNING:To Χλωροφόρμιο εξατμίζεται εύκολα στην ατμόσφαιρα και είναι άκρως επικίνδυνο. Acute exposure: Inhalation of chloroform causes signs and symptoms of central nervous system depression. In the initial stages, there is a feeling of warmth of the face and body, then irritation of the mucous membranes, eyes, and skin, followed by excitation, loss of reflexes, sensation, and consciousness. Γι' αυτό use it με δική σας ευθύνη σε καλά αεριζόμενο χώρο. Επειδή δεν είχα χρόνο να πάω να ψάξω για γωνιές έφτιαξα μόνος μου από ένα κομμάτι γωνιάς 1,5x1,5. Το χώρισα ανά 2 cm ( για να βγουν 8 γωνιες) και σχεδίασα τις τρύπες too easy. [ATTACH]2761[/ATTACH] [ATTACH]2760[/ATTACH] Άνοιξα και τις τρύπες: [ATTACH]2762[/ATTACH] Και τέλος τα έκοψα με γωνιακό τροχό τροχίζοντας τα γρέζια. [ATTACH]2763[/ATTACH] Link to comment Share on other sites More sharing options...

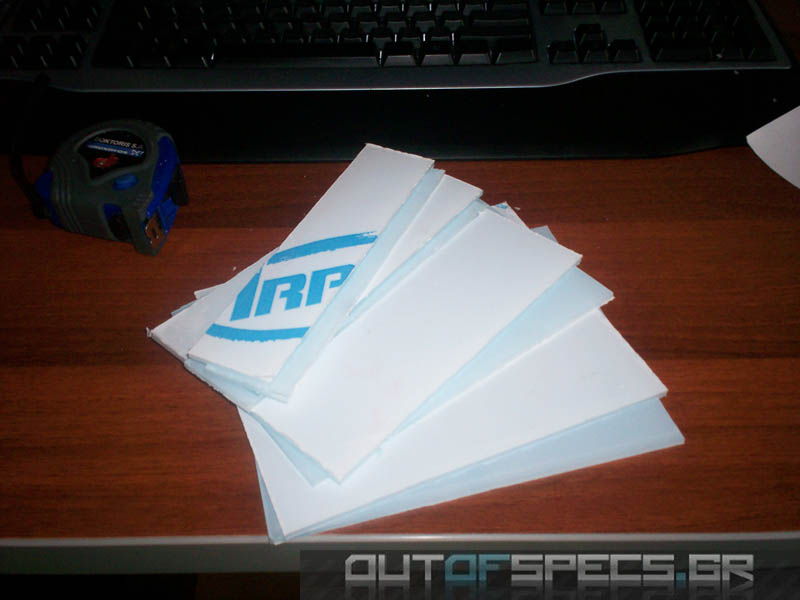

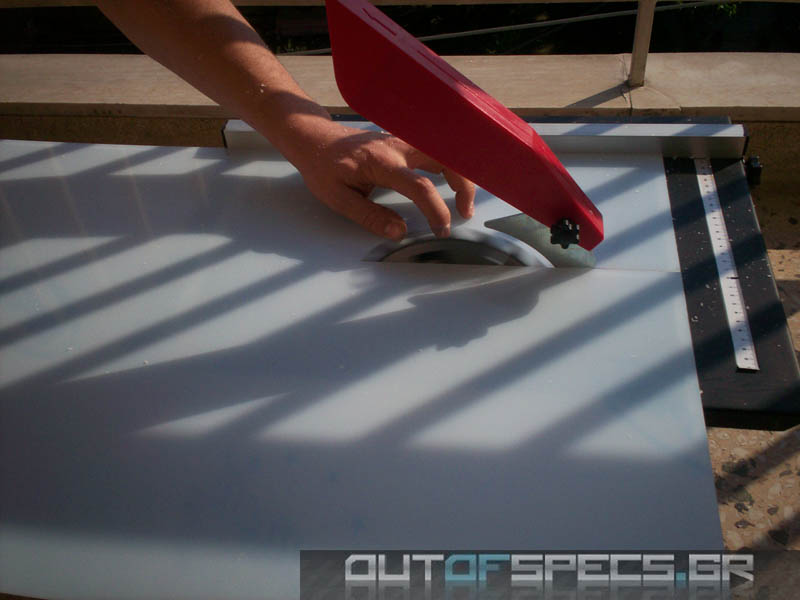

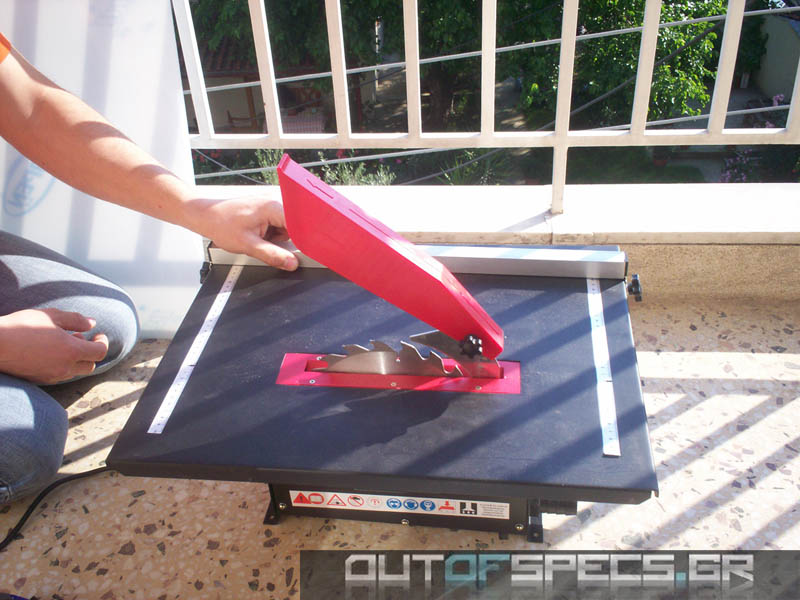

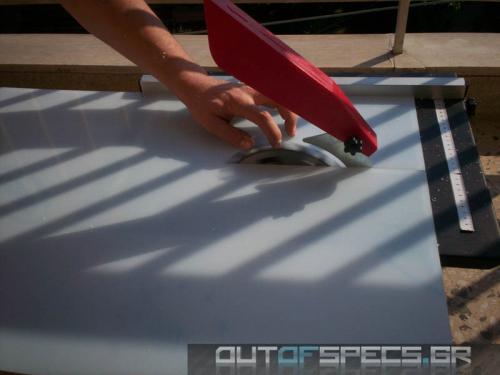

GeorgeVasil Μάϊος 11, 2008 Author #2 Κοινοποίηση Μάϊος 11, 2008 Το Plexy είναι ένα δύσκολο υλικό στην κοπή. Λάθη δεν επιτρέπονται γι' αυτό επιστρατεύτηκε τροχός με βάση. Ιδιαίτερη σημασία πρέπει να δώσετε στον τροχό που θα χρησιμοποιηθεί για την κοπή. Πχ αυτός που είχαμε εμείς που ήταν για ξύλο,έκοβε μεν αλλά μερικές φορές χαλούσε το Plexy.(Έσπαγε) [ATTACH]2791[/ATTACH] O μάστορας επί το έργο : [ATTACH]2792[/ATTACH] Τα κομμάτια που απαρτίζουν το Cage : [ATTACH]2793[/ATTACH] Link to comment Share on other sites More sharing options...

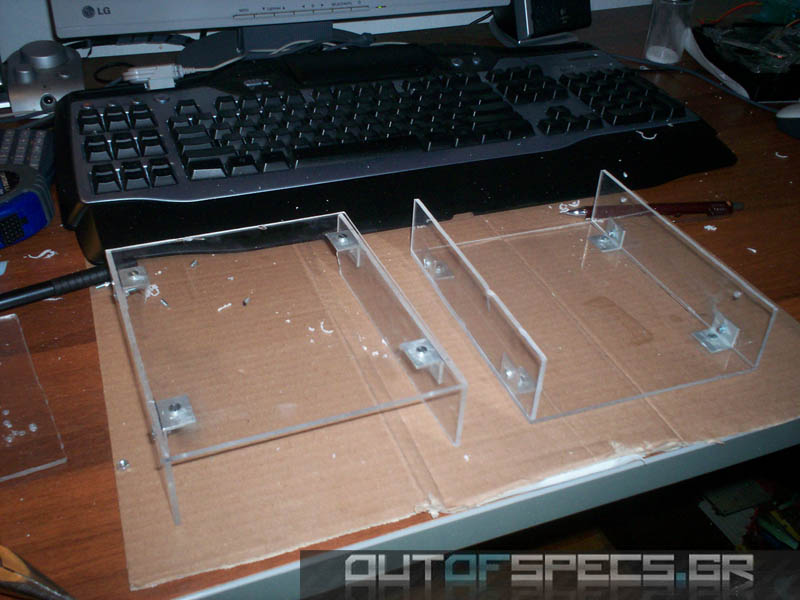

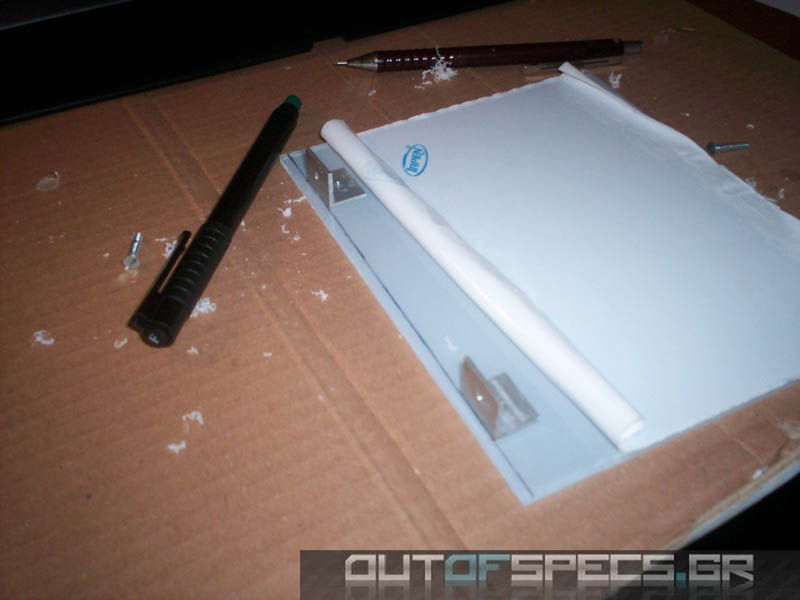

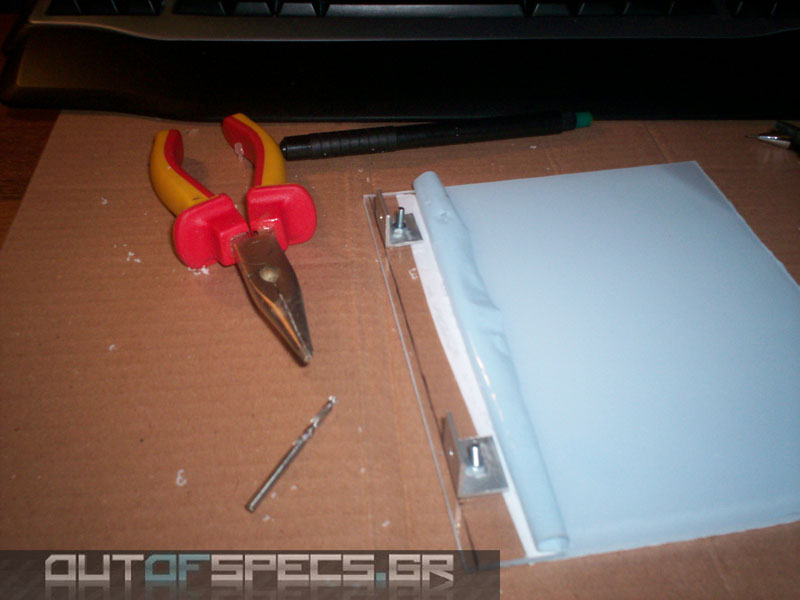

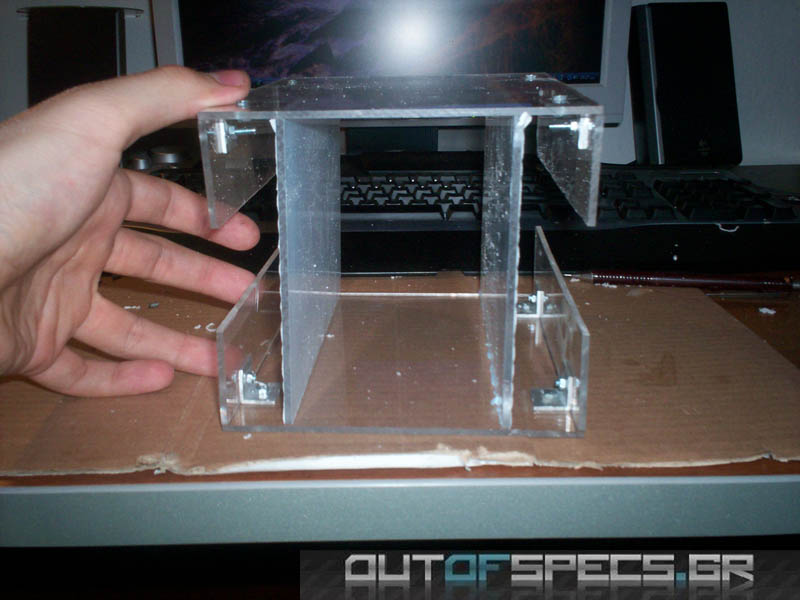

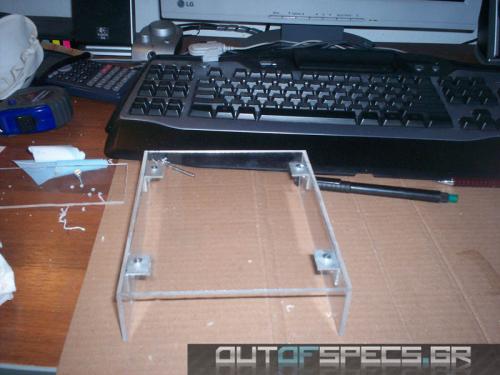

GeorgeVasil Μάϊος 15, 2008 Author #3 Κοινοποίηση Μάϊος 15, 2008 Στην συνεχεία απομένει να ''δέσουμε'' το Cage, με τις γωνιές που κατασκεύασα παραπάνω. Τοποθετούμε κατάλληλα της γωνιές και σημαδεύουμε ώστε να ανοίξουμε τις τρύπες για τις βίδες. [ATTACH]2794[/ATTACH] Στην συνεχεία τοποθέτησα τις βίδες, και έκοψα ότι προεξέχει. [ATTACH]2795[/ATTACH] Η πρώτη βάση είναι έτοιμη : [ATTACH]2796[/ATTACH] Twins mode on , μετά από λίγη ώρα. [ATTACH]2797[/ATTACH] 1-2 Test - Δοκιμη.. [ATTACH]2798[/ATTACH] Το χλωροφόρμιο για τις βάσεις δεν είναι απαραίτητο,καθώς κάνει κανένα 10 min να σταθεροποιηθεί το κομμάτι..Άπλα έβαλα για ασφάλεια εκεί που σχηματίζεται η γωνιά. Link to comment Share on other sites More sharing options...

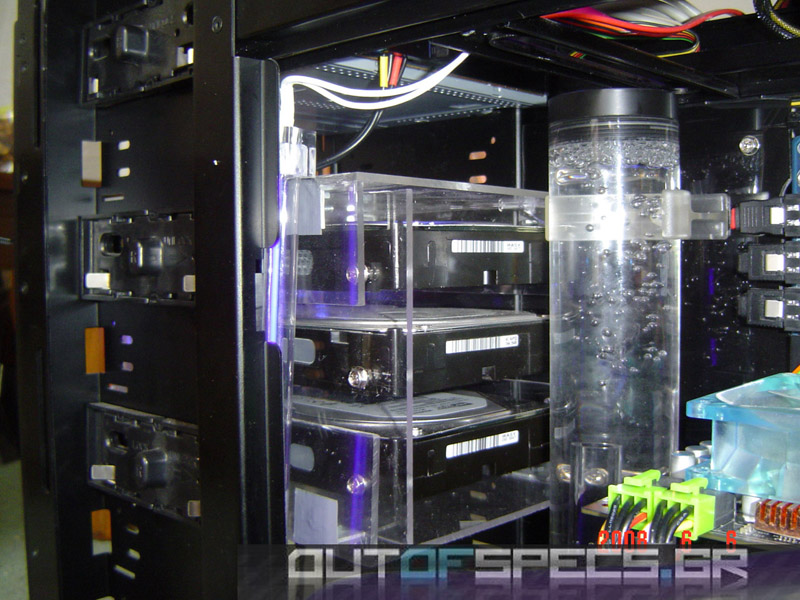

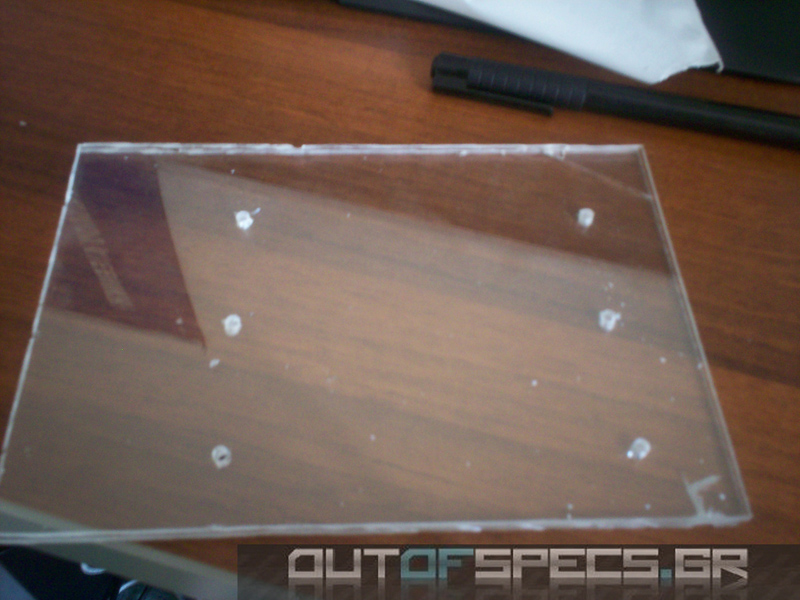

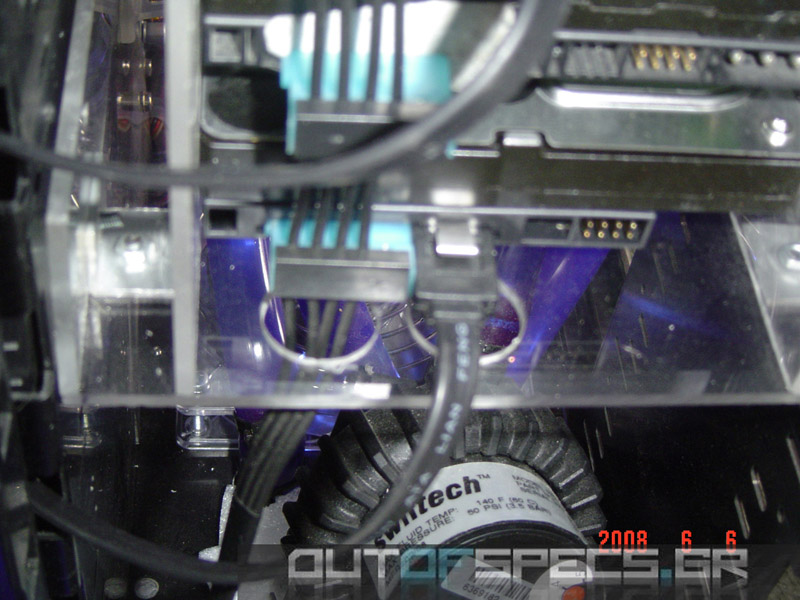

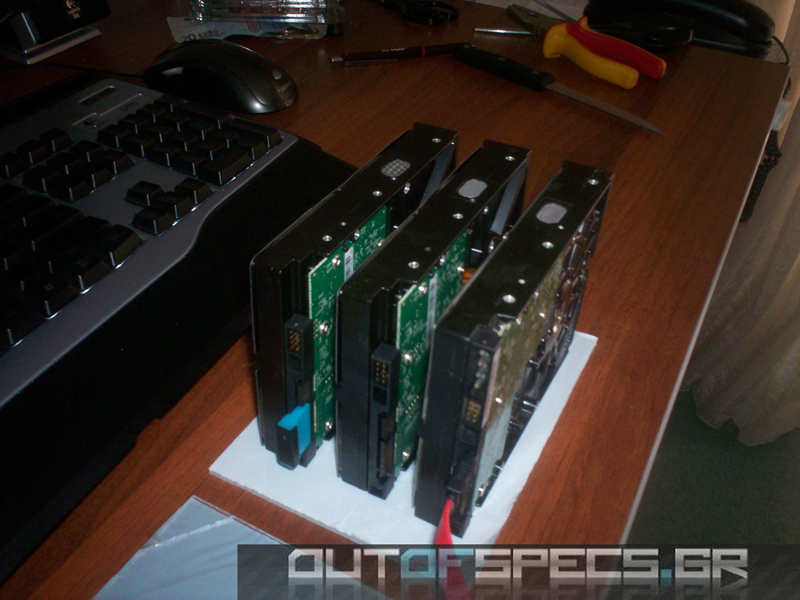

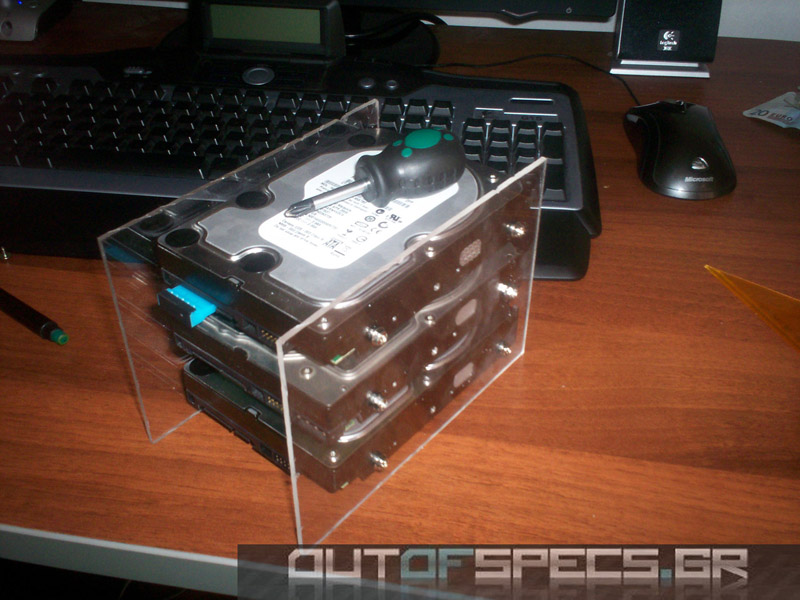

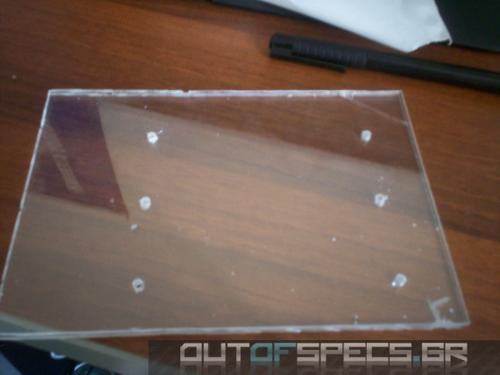

GeorgeVasil Ιούνιος 6, 2008 Author #4 Κοινοποίηση Ιούνιος 6, 2008 Τοποθετώντας τους HDD.. [ATTACH]3039[/ATTACH] Σημάδεψα και άνοιξα τις τρύπες για τις βίδες των HDD..στα πλαϊνά κομμάτια. [ATTACH]3040[/ATTACH] Οι δίσκοι Δεμένοι.. [ATTACH]3041[/ATTACH] Cable Μanagment για να χωρέσει και ανεμιστήρας..(Thanks Webhunter). [ATTACH]3042[/ATTACH] Link to comment Share on other sites More sharing options...

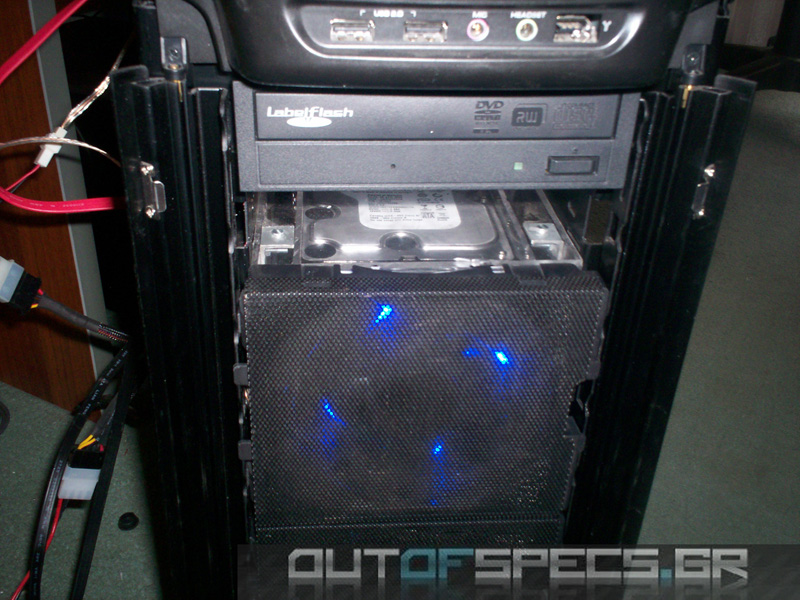

GeorgeVasil Ιούνιος 6, 2008 Author #5 Κοινοποίηση Ιούνιος 6, 2008 Άνοιξα και 2 τρύπες στην κάτω αριστερή πλευρά για να φεύγουν τα καλώδια ποιο όμορφα.. [ATTACH]3045[/ATTACH] Μια άποψη από το εσωτερικό του κουτιού.. Θα κάνω μια δοκιμή να το τυλίξω με μαύρο Plexy να δω πως φαίνεται.. [ATTACH]3043[/ATTACH] Μπήκε και η βάση της CM με τον 12αρη..ώστε να ψύχονται οι δίσκοι. [ATTACH]3044[/ATTACH] Link to comment Share on other sites More sharing options...
3likos Ιούνιος 7, 2008 #6 Κοινοποίηση Ιούνιος 7, 2008 καταπληκτικός άψογος ανεπανάλπητος...:huepfend009::erschreckt012: Link to comment Share on other sites More sharing options...
mauros Ιούνιος 7, 2008 #7 Κοινοποίηση Ιούνιος 7, 2008 Είσαι μερακλής τελικά Πολύ καλό,μπράβο! Link to comment Share on other sites More sharing options...
sisman Ιούνιος 9, 2008 #8 Κοινοποίηση Ιούνιος 9, 2008 Μαμάτο το Cage!Οι δισκοι οταν δουλευουν ακουγονται-συντονιζονται?Βαλε αν βρεις τσιμουχακια αναμεσα στις βιδες με το πλεξυ για να αποφυγεις τυχον θορυβους. Link to comment Share on other sites More sharing options...

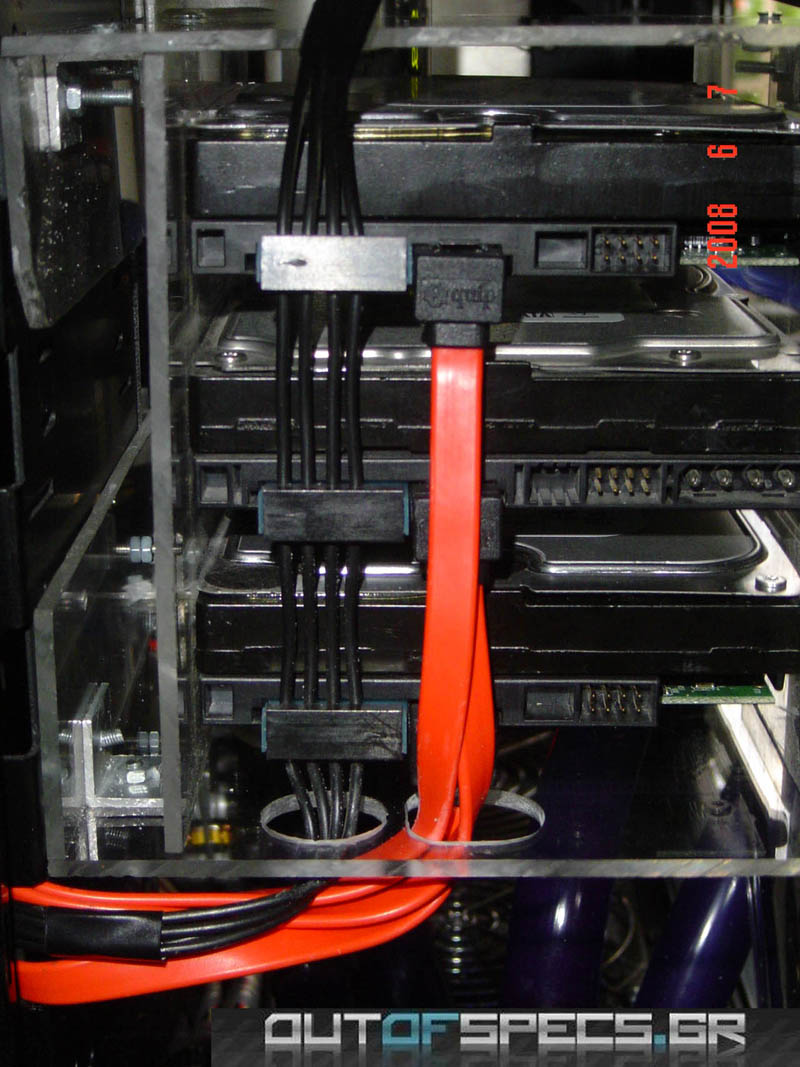

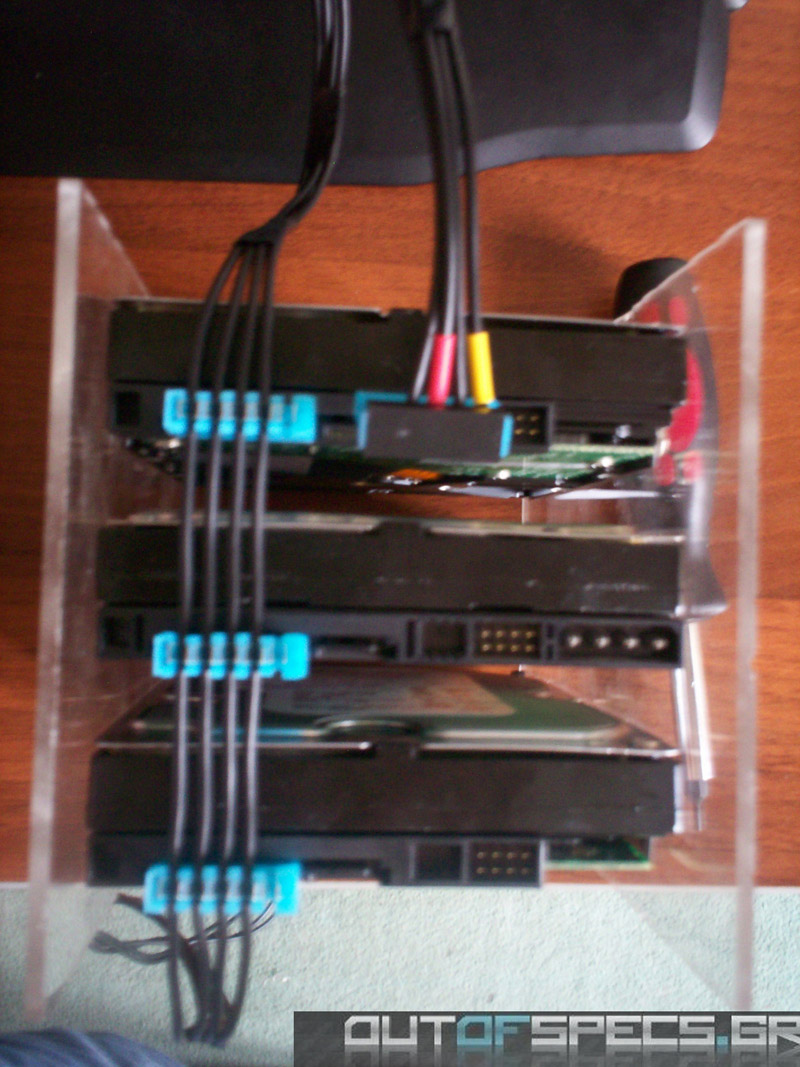

GeorgeVasil Ιούνιος 9, 2008 Author #9 Κοινοποίηση Ιούνιος 9, 2008 @Βαλάντη : Οχι δεν ακούγετε τπτ από τούς δίσκους μεριά..είναι πολύ ήσυχο εκείνο το μέρος.. (Ας μιλήσει και ο μουσάτος που το άκουσε)... Και μια φώτο που χρωστούσα από το Cable Managment.Μου βγάλαν λίγο την πίστη τα κοντά SATA καλώδια (0,50m)..αλλά τσίμα τσίμα μπήκαν. [ATTACH]3047[/ATTACH] Οποιαδήποτε σχόλια/παρατηρήσεις δεκτά. Link to comment Share on other sites More sharing options...
xrist Ιούνιος 9, 2008 #10 Κοινοποίηση Ιούνιος 9, 2008 Μπράβο ρε Γιώργο.Πολυ καλή κατασκευήΚαι το κουτί σου έγινε άψογο.Αυτό το εργαλείο κοπής στα πρώτα ποστ πόσο έχει? Link to comment Share on other sites More sharing options...
GeorgeVasil Ιούνιος 9, 2008 Author #11 Κοινοποίηση Ιούνιος 9, 2008 Μπράβο ρε Γιώργο.Πολυ καλή κατασκευή Και το κουτί σου έγινε άψογο. Αυτό το εργαλείο κοπής στα πρώτα ποστ πόσο έχει? Ευχαριστώ Χρήστο! Ποιο από όλα λες?To Dremel ή τον τροχό με βάση ή τον γωνιακό?? Το Dremel το πείρα από τα Plus ~30€,τα αλλά ήταν δανεικά. Link to comment Share on other sites More sharing options...
sakis_the_fraud Ιούνιος 9, 2008 #12 Κοινοποίηση Ιούνιος 9, 2008 @Βαλάντη : Οχι δεν ακούγετε τπτ από τούς δίσκους μεριά..είναι πολύ ήσυχο εκείνο το μέρος.. (Ας μιλήσει και ο μουσάτος που το άκουσε)...Οποιαδήποτε σχόλια/παρατηρήσεις δεκτά. Αληθευει! Ουτε εγω το πιστευα στην αρχη ως απιστος Θωμας, αλλα μετα απο μερικες μετακινησεις αρχειων πειστηκα! Υπαρχει υδροψυξη, οι δισκοι δεν ακουγονται καθολου, τα fans ειναι αθορυβα και δεν ακουγεται τιποτα απολυτως απο το κουτι! Σαν να μην δουλευει! Πολυ καλη δουλεια Γιωργο! Link to comment Share on other sites More sharing options...
gijo Ιούνιος 15, 2008 #13 Κοινοποίηση Ιούνιος 15, 2008 ενα μεγαλο μπραβο και απο εμενα γιατι τα πολα λογια ειναι περιτα Link to comment Share on other sites More sharing options...
Dr.Paneas Οκτώβριος 4, 2008 #14 Κοινοποίηση Οκτώβριος 4, 2008 Χεχε πως φαίνεται ο μερακλής! Μπράβο ρέι! Καταπληκτική και αποτελεσματική δουλειά. Link to comment Share on other sites More sharing options...
jimsid Φεβρουάριος 11, 2009 #15 Κοινοποίηση Φεβρουάριος 11, 2009 Ωραιος!!!! Βαλε μας ιδεες τωρα να αρχισουμε τις κατασκευες με plexis !!!!! Link to comment Share on other sites More sharing options...
tzitzibp Φεβρουάριος 14, 2009 #16 Κοινοποίηση Φεβρουάριος 14, 2009 πολυ καλη ιδεα και αψογη εφαρμογη! Link to comment Share on other sites More sharing options...
christaras Φεβρουάριος 18, 2009 #17 Κοινοποίηση Φεβρουάριος 18, 2009 ωραια δουλεια χαρας την υπομονη σου Link to comment Share on other sites More sharing options...
