Κατασκευή εναλλάκτη θερμότητας

[ICE1416003169]

Πως κατασκευάζετε

[ICE1416003169]

Στοιχείο ατμοποιήσεις για ψύξη υγρού βεβιασμένης κυκλοφορίας υψηλής απόδοσης

[ICE1416003169]

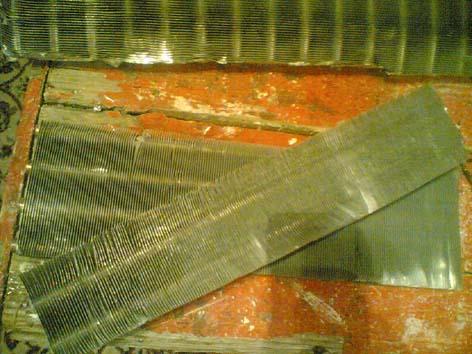

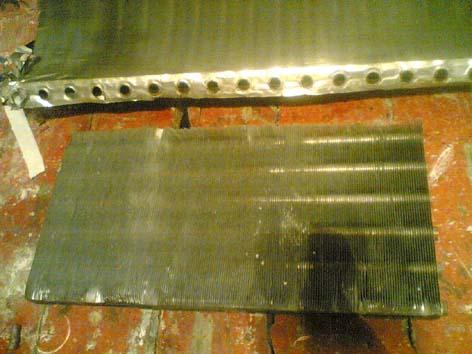

Το τεμάχισμα

[ICE1416003169]

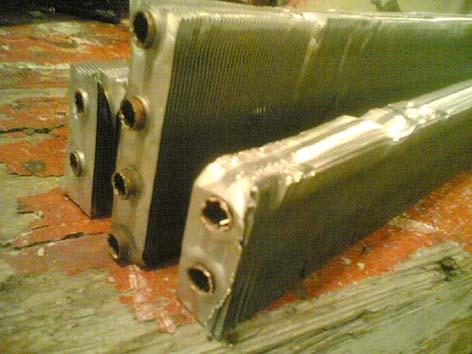

Το τελικό τεμάχισμα

[ICE1416003169]

Τοποθέτηση δοκιμή κατανομής χώρου

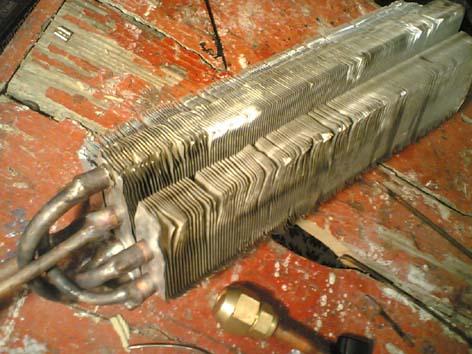

Και στην συνέχεια η σύνδεση τον διαδρομών με αντίστροφη κατεύθυνση

[xrist]

Ti ειναι αυτο παλι βρε Αλεξανδρε.Εξηγησε και σε μας τους ασχετους.

[enduracell]

καλή ιδέα Αλέξανδρε το κύκλωμα σωλήνων είναι μετά λίγο δύσκολο να ενωθεί ή θα τα κάνεις μονοκόμματα in και out.

[AlienHack]

Θεωριτικα θα εχει ΤΕΡΑΣΤΙΑ αποδοση/δυνατοτητα απαγωγης θερμοτητασ απο το freon στο νερο λογο της ΤΕΡΑΣΤΙΑΣ επιφανιασ επαφης του νερου . Με τοσα πολλα Fins-πτεριγεια θα παγωνει το νερο αψογα και θα προλαβαινει να παιρνει ολη την ψυξη απο το αεριο. :banging:

Ice προσεξε μονο να βαλεις τις εισοδους του νερου με τετοια διαταξη οστε να μην διμιουργουν τα πτερυγια πολυ "μπλοκαρισμα" στην κυκλοφορια του νερου, οχι τιποτα να μην χανεις πολυ απο την ταχυτητα κυκλοφοριας. Παντος θα πρεπει να εχει φοβερη αποδοση τετοιος εναλακτης. Θα μπορει πιθανοτατα να σηκωσει και μεγαλους συμπιεστες 1/2 ιππους.. Αν σου βγει αποδοτικο και οικονομικο ισος αν θελεις να φτιαξουμε καποια στιγμη και για μενα ενα. Και θα κανουμε και συγκριτικα με αυτο που εχω απο unseen με το σπιραλ σωληνα χαλκου μεσα.

Ειδομεν...

[AlienHack]

Αρχική απάντηση από xrist22 [Χθες, στις 22:03]

Ti ειναι αυτο παλι βρε Αλεξανδρε.Εξηγησε και σε μας τους ασχετους.

ειναι το ιδιο με αυτο:

http://www.thelab.gr/showthread.php?s=&threadid=8392

πρωτη σελιδα

Αν φτιαξεις waterchiller χρειαζεσαι καποιο σημειο οπου οι παγωμενοι απτο φρεον σωληνες ερχονται σε επαφη με το νερο για να το παγωνουν και να πηγαινει μετα στο CPU μπλοκ. Εγω που ετοιμαζω chiller σκεφτομουν να βαλω ενα κλειστο μικρο ενυδριο ή ταπερ μεσα στο οποιο θα περνουσαν σωληνες χαλκου παγωμενοι απο το φρεον και θα παγωναν το νερο. Αλλα δεν βολευει λογο μεγεθους του ταπερ-ενυδριου και επισης δεν εχουν μεγαλη αποδοση λογο του οτι το νερο δεν ερχετε σε επαφη με πολυ σωληνα οποτε δεν προλαβενει να παγωσει, δεν περνει ολη την ψυξη απο το freon. Αποτελεσμα να μην περνεισ την αποδοση (τους - C) που θελεις - περιμενεισ -μπορεις , επισης ΟΠΩΣ σωστα μου ειπε και ο ICE σε μια τετοια περιπωση που ο εναλακτης δεν "τραβαει"/αποδιδει δεν μπορεις να βαλεις μεγαλο μοτερ-συμπιεστη. Μπορεις δηλαδη πρακτικα αλλα θεωριτικα ειτε θα πρεπει να τον γεμισεισ λιγοτερα αερια γιατι θα γυρναει παγωμενο αεριο-υγρο στον συμπιεστη και θα τον χαλασει αλλα και θα ζωριζεται ο συμπιεστης παραπανω χωρις λογο.

Με αυτο τον εναλακτη που εφτιαξε ο ICE (αλλα και με του unseen) γλυτονεις χωρο, εχεις πολυ καλυτερη αποδοση ( χαμηλοτερη θερμοκρασια) και δεν φοβασε μην τριπισει κανενα ταπερ

Ναναι καλα τα παιδια!!!

ICE σορρυ αν λεω πολλα σε δικο σου ποστ ή αν ηθελες να τα πεις εσυ! :bye:

ΑΠΛΟΣ κανω την εισαγωγη και επεξηγω για να μας δειχνεις εσυ ΤΙΣ ΑΠΙΣΤΕΥΤΕΣ δημιουργιες σου!! :banging:

[unseen]

ειναι για waterchiller σιγουρα? Νομιζω οτι θα το χρησιμοποιησει σαν heatexchanger για το cascade που φτιαχνει.

[ICE1416003169]

Αρχική απάντηση από AlienHack [Χθες, στις 14:03]

ειναι το ιδιο με αυτο:

http://www.thelab.gr/showthread.php?s=&threadid=8392

πρωτη σελιδα

Με αυτο τον εναλακτη που εφτιαξε ο ICE (αλλα και με του unseen) γλυτονεις χωρο, εχεις πολυ καλυτερη αποδοση ( χαμηλοτερη θερμοκρασια) και δεν φοβασε μην τριπισει κανενα ταπερ

Ναναι καλα τα παιδια!!!

ICE σορρυ αν λεω πολλα σε δικο σου ποστ ή αν ηθελες να τα πεις εσυ! :bye:

ΑΠΛΟΣ κανω την εισαγωγη και επεξηγω για να μας δειχνεις εσυ ΤΙΣ ΑΠΙΣΤΕΥΤΕΣ δημιουργιες σου!! :banging:

Ναι μια χαρά τα λες μπράβο σου

[ICE1416003169]

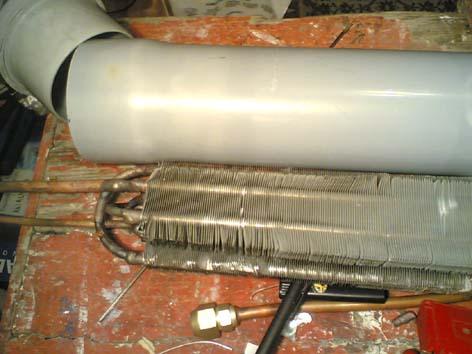

Η κατασκευή προχωράει

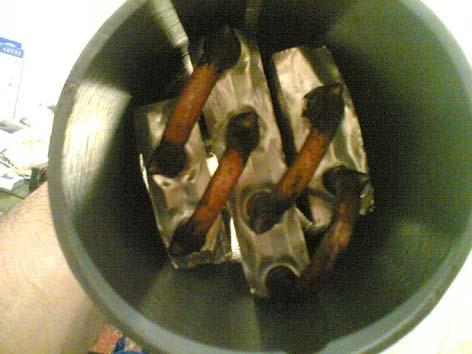

Η σύνδεση τον σωλήνων

[ICE1416003169]

[ICE1416003169]

Το μέτρημα του σωλήνα, προετοιμασία για το κόψιμο του

[ICE1416003169]

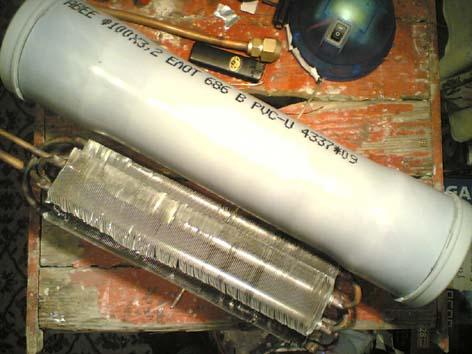

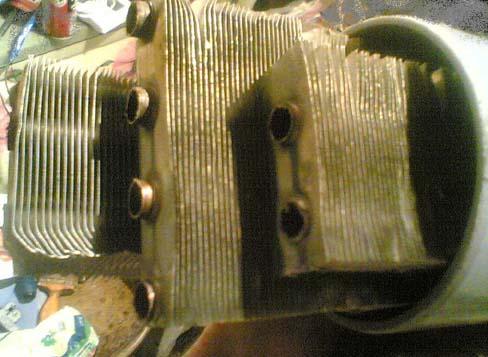

Η τοποθέτηση μέσα στον σωλήνα

[ICE1416003169]

Όσο για το μέγεθος του συγκεκριμένου, κατασκευάσθηκε με προοπτική να μπορεί να ανταπεξέλθη στην ψυκτική ικανότητα άνω από ½ του ίππου συμπιεστή

[SpyNet]

Μηπως τα fins που ειναι καθετα και οχι παραλληλα εμποδιζουν την καλη ροη αλλα και την μεγιστη επαγωγη θερμοτητας;

[AlienHack]

και εγω γιαυτο ανησυχησα στην αρχη και ειπα τον ICE να προσεξει ποσ ν αβαλει την εισοδο - εξοδο του νερου αλλα τωρα που βλεπω και τον σωληνα μαλλον δεν θα εχει προβλημα καθοτι υπαρχει αρκετος χορος για να κυκλοφορει το νερο...ετσι κι αλλιος αν βαζει νερο ζεστο απο πανω και παιρνει απο κατω αυτο και μονο λογο βαρυτητας και του φαινομενου οτι το κρυο παει κατω θα περνει το παγωμενο νερο.. οποτε θεωριτικα ολα καλα..

[ICE1416003169]

Τώρα θα δήξω λεπτομερώς με πιο τρόπο θα περάσουν η σωλήνες για να μην υπάρχουν διαρροές.

Και φυσικά πως θα διαχέετε το υγρό

[ICE1416003169]

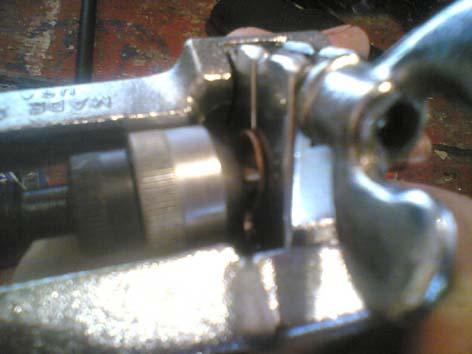

Η εκχείλωση του σωλήνα
