ABIT IP35 PRO ... Preview & συναφή θέματα

[TASOS]

Σήμερα θα δούμε συνοπτικά τη νέα μητρική της ΑΒΙΤ.

Η υλοποίηση έχει γίνει πάνω στο νέο Intel P35 chipset.

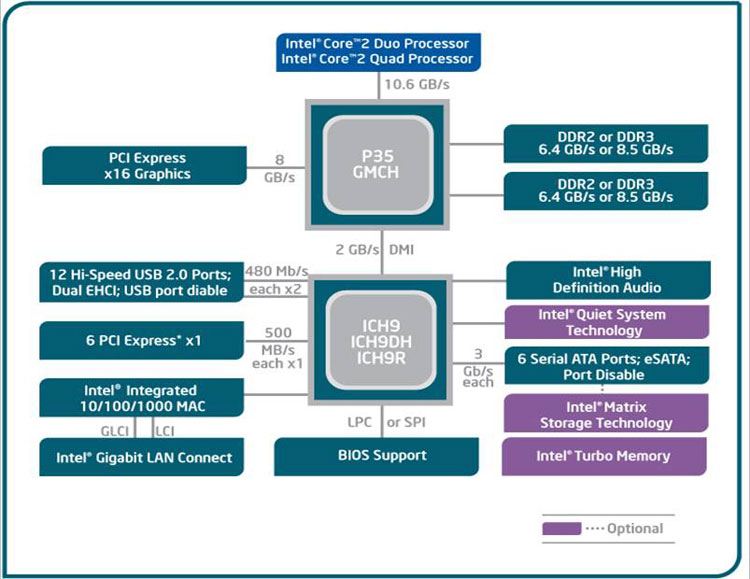

Διάγραμμα δυνατοτήτων & χαρακτηριστικών του P35

ABIT IP35 PRO

Τα χαρακτηριστικά της αναλυτικά στο link του κατασκευαστή.

http://www.abit.com.tw/page/en/motherboard/motherboard_detail.php?pMODEL_NAME=IP35+Pro&fMTYPE=LGA775

Η συσκευασία της μητρικής μας

Η ναυαρχίδα της σειράς P35 με το προσωνύμιο "Snake"

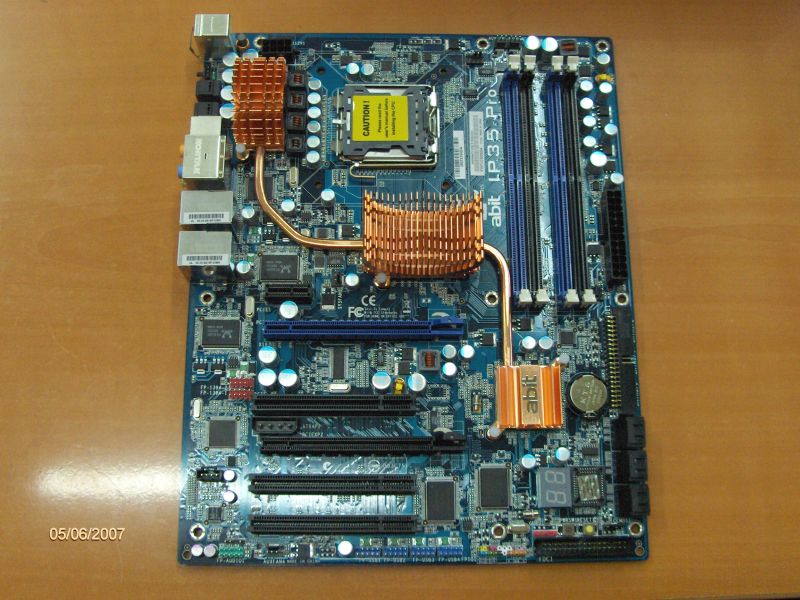

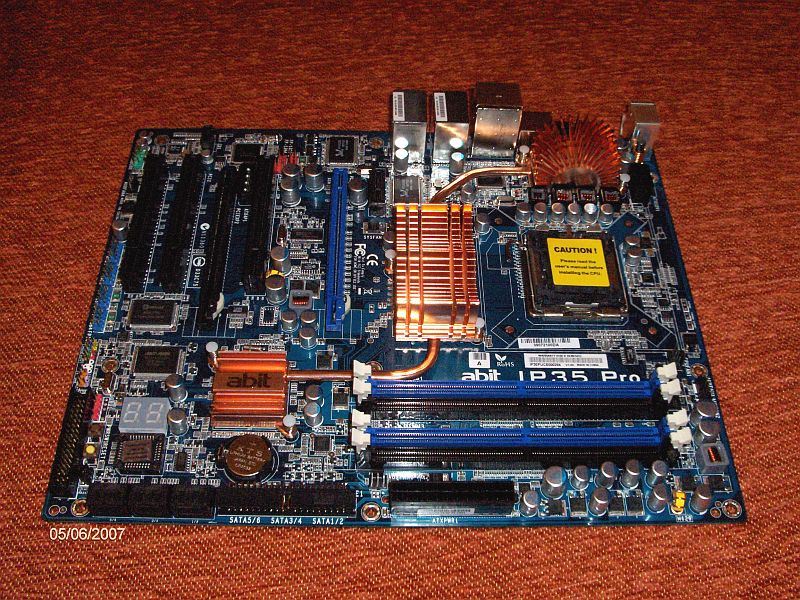

Η μητρική

Japanese solid capasitors,abit quality.

Για τους αμετανόητα πορωμένους highclockers...no more digital power

Επιστροφή σε αναλογική τροφοδοσία,οπότε υπάρχουν αυξημένα επίπεδα αντοχής για αρκετά επιπλέον Amps χωρίς τον κίνδυνο ανατινάξεων.

Silent heatpipe cooling,2x pcie,3x pci

Some points

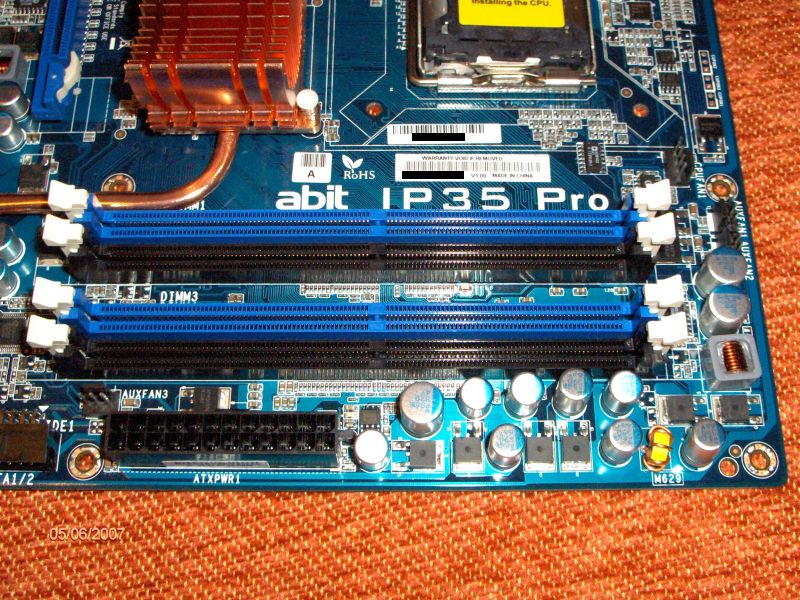

Λιγάκι ψηλά η τοποθέτηση του 24pin βύσματος τροφοδοσίας.

Οσοι έχετε μικρά και στενά cases πιθανόν να υπάρξει πρόβλημα τοποθέτησης dvdrom κλπ.

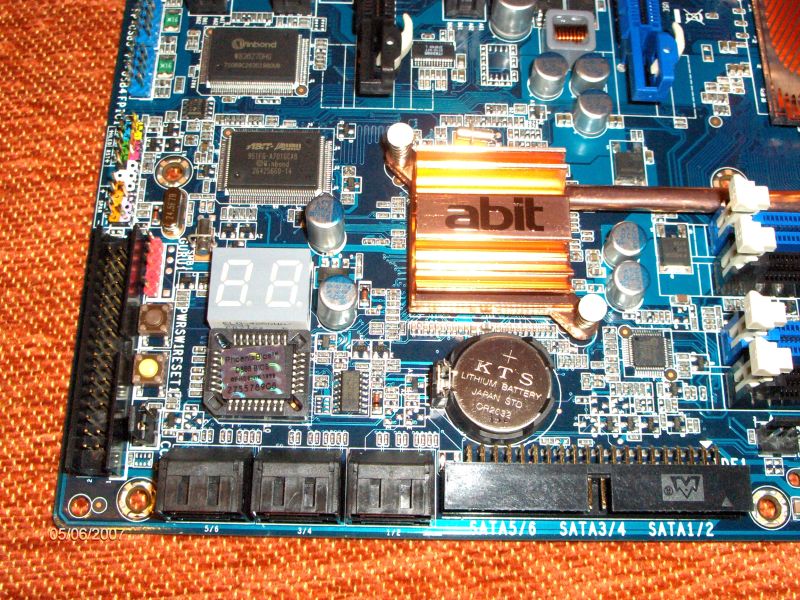

Διαγνωστικό led,power & reset switch onboard.

Το βύσμα του floppy (για όσους το χρησιμοποιούν ακόμα) είναι αρκετά απομακρυσμένο.

6 Sata ports & και με βολικό orientation.

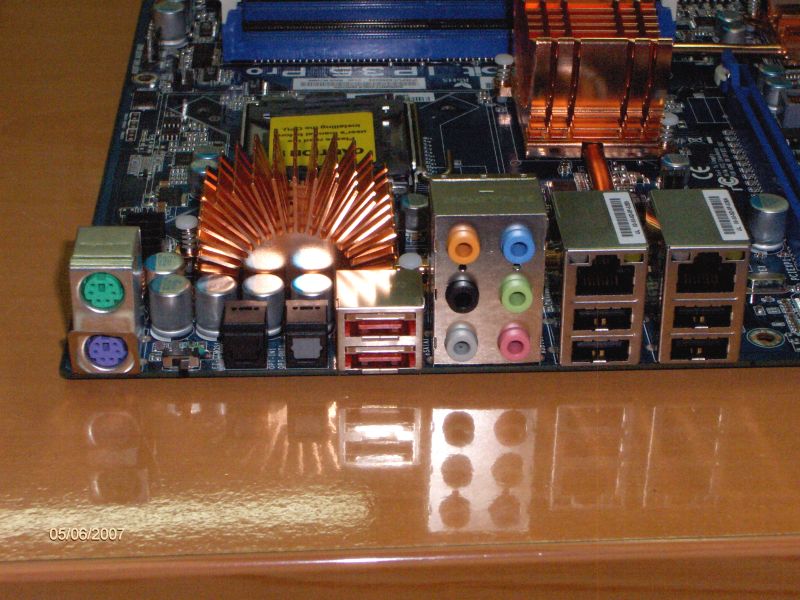

Ευτυχώς στην υλοποίηση της ABIT...το PS2 mouse παρέμεινε.

Clear cmos switch στο backplate...σε περίπτωση που χρειαστεί.

Optical-in & Optical-out,2x e-sata,ήχος,usb και dual Lan.

[TASOS]

Future modding related

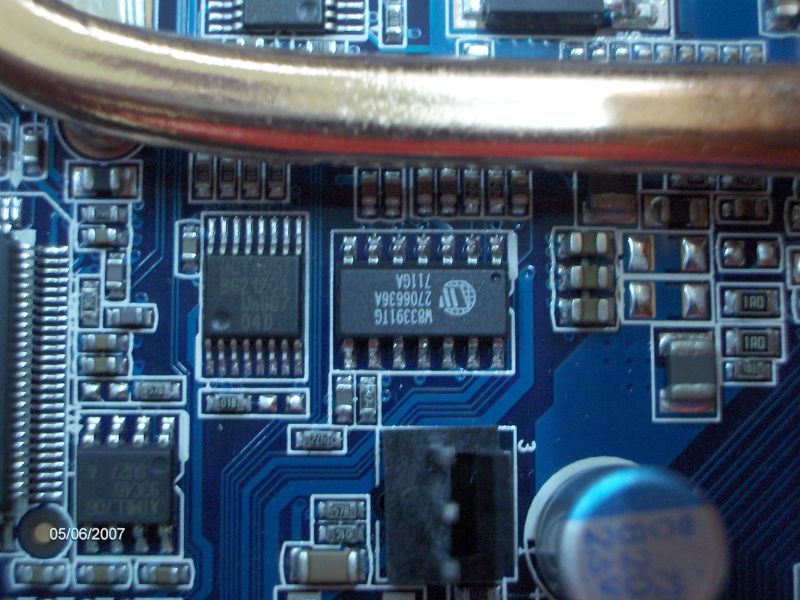

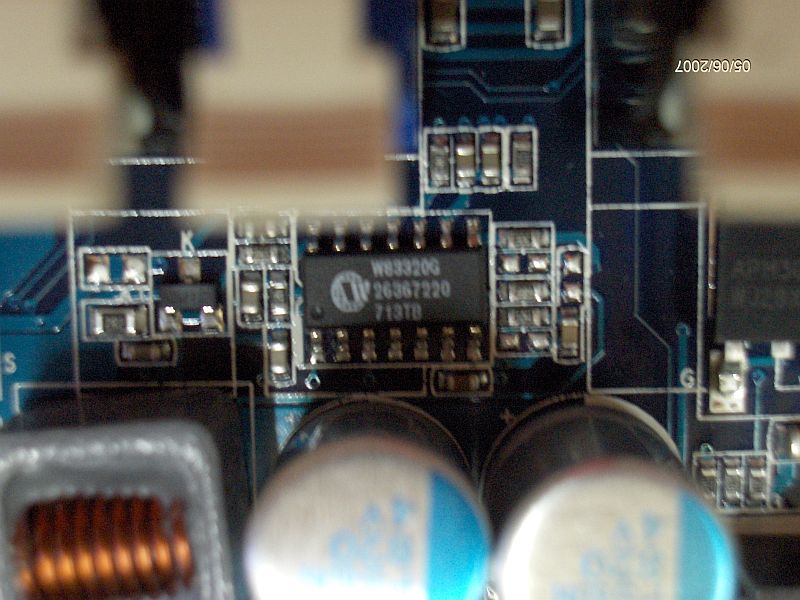

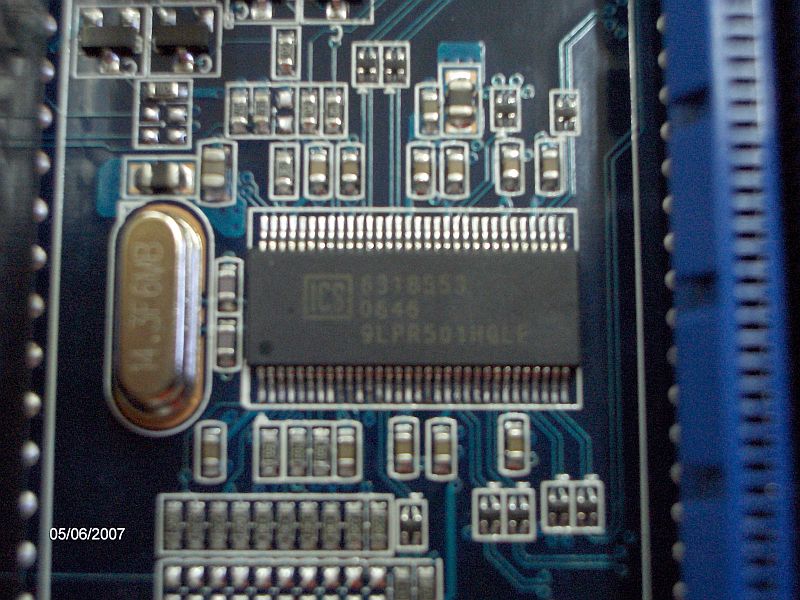

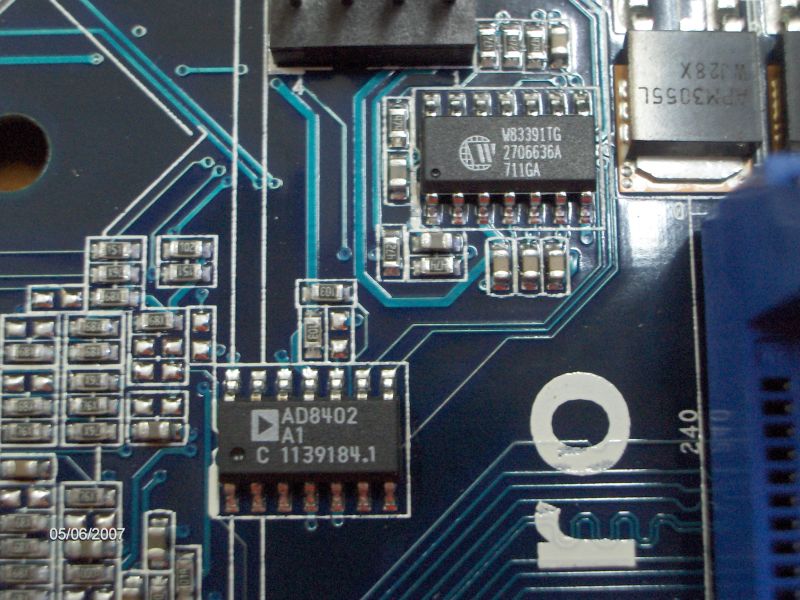

Ακολουθούν μερικές φωτό με τα ολοκληρωμένα που έχει χρησιμοποιήσει η ABIT (attached).

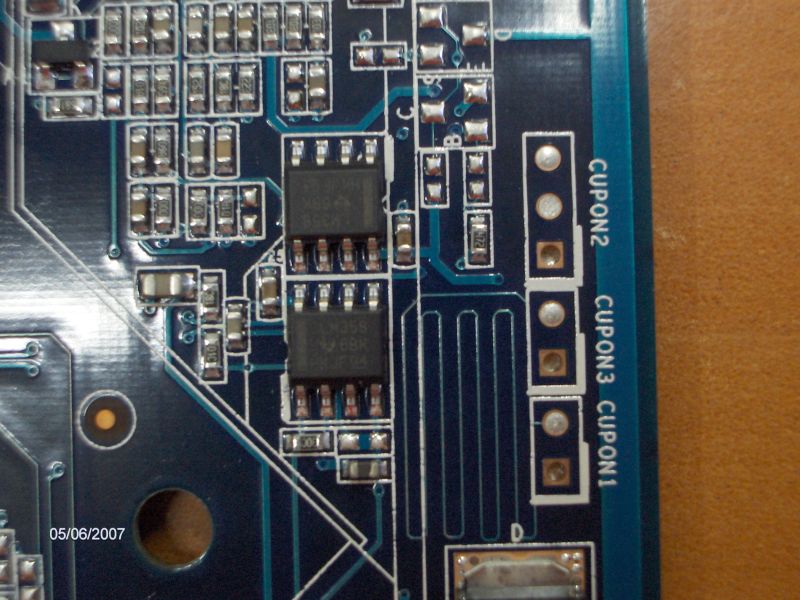

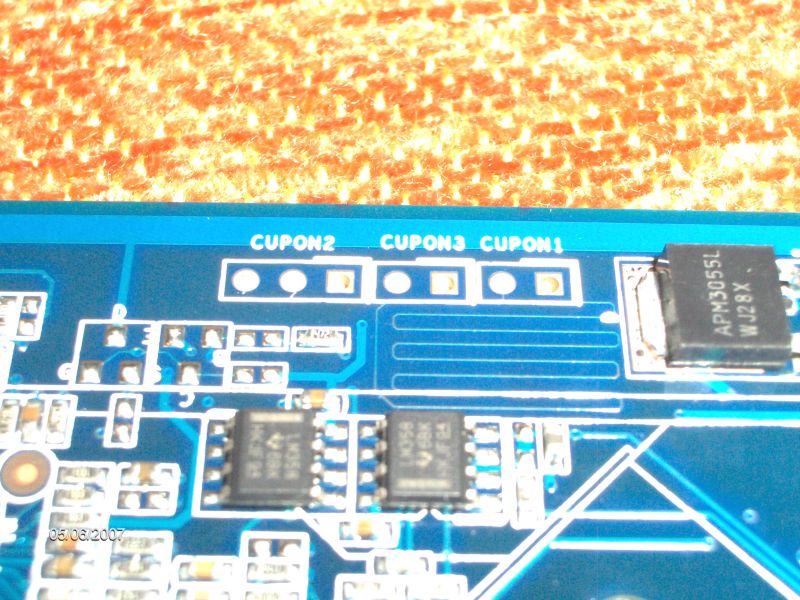

Εντύπωση μου έκανε η παρακάτω φωτό.

Οταν τη δεί ο hipro5 πιθανόν να μας εξηγήσει την ύπαρξη αυτών των "jumpers" πάνω στη μητρική.

[TASOS]

First boot

Στην Ευρώπη οι μητρικές ήρθαν με dated bios 17/05/2007

Το οποίο δέν έχει επιλογή για strap ούτε και για 1T

Σε προγενέστερο dated bios 02/05/2007 τουλάχιστον το strap υπήρχε.

Υπάρχει και νεότερο bios με ημερομηνία αρχές Ιουνίου....το οποίο δέν έχω λάβει ακόμη.

Η μητρική πάντως λειτούργησε άψοξα εξ'αρχής χωρίς κάποιο αξιοσημείωτο πρόβλημα.

Ο πρωτάρης overclocker χωρίς ιδιαίτερη προσπάθεια και χωρίς κάν να ασχοληθεί με ρυθμίσεις και τάσεις ... θα μπουτάρει εύκολα με έναν C2D εντός του εύρους των 420-440FSB με την προυπόθεση ότι το hardware του έχει τις δυνατότητες.

Next step

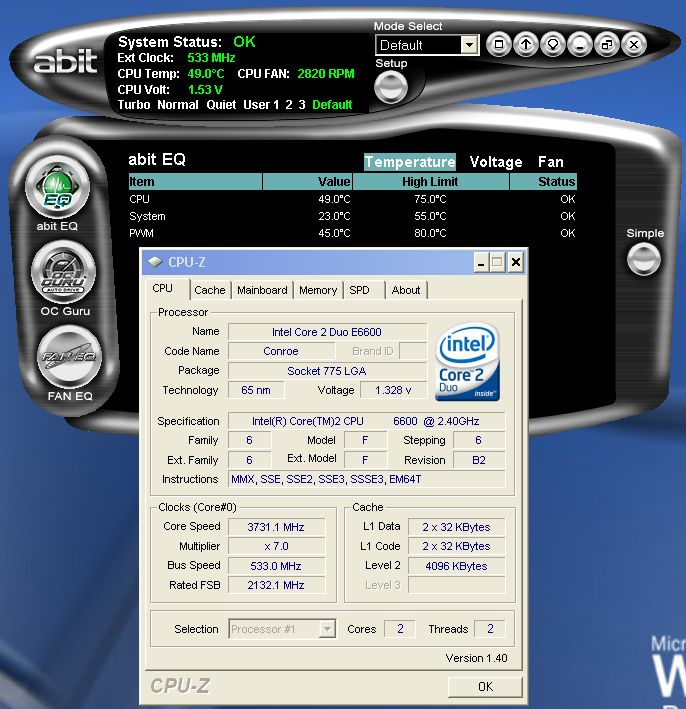

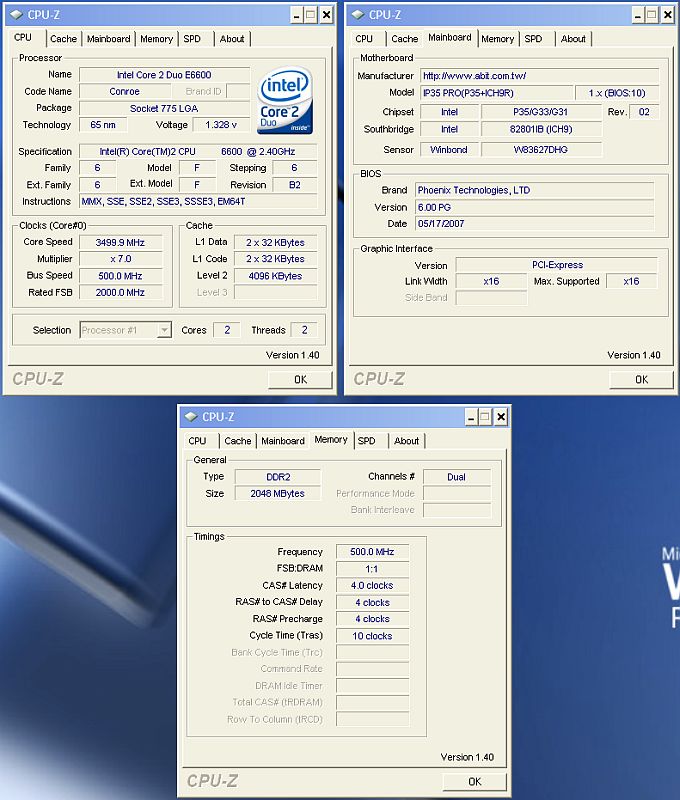

Παίζοντας με τις ρυθμίσεις κάνουμε το πρώτο μας boot.

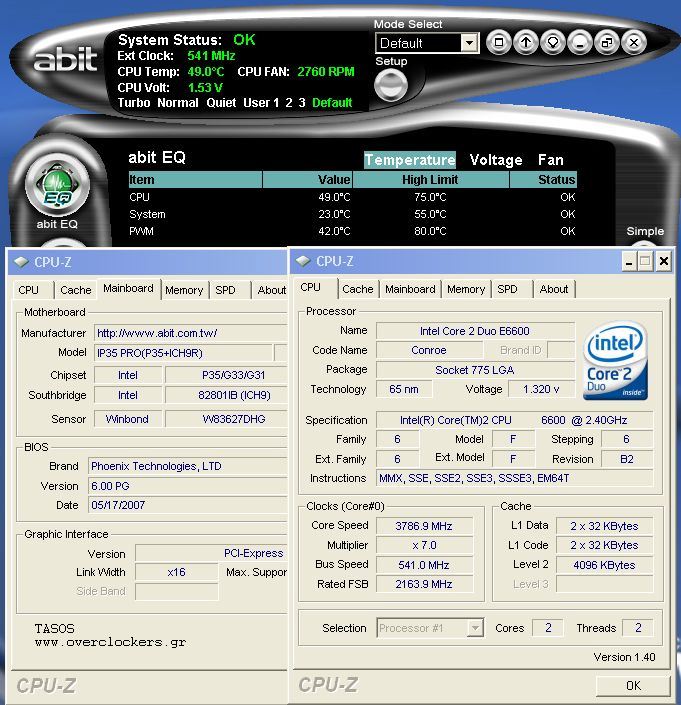

Επόμενο βήμα λίγο ψηλότερα...

...και προσωρινά σταματάμε εδώ.

[TASOS]

Ενα δείγμα της ταχύτητας της μητρικής & του συστήματος μου γενικότερα.

Οι μνήμες παίζουν πάντα 1:1 με Cas 4-4-4-9

*Οι οποίες μνήμες είναι αυτές που έχω γράψει εδώ

http://www.overclockers.gr/vbull/showthread.php?t=33999

Το λειτουργικό είναι WinXP PRO SP2 ... slightly tweaked.

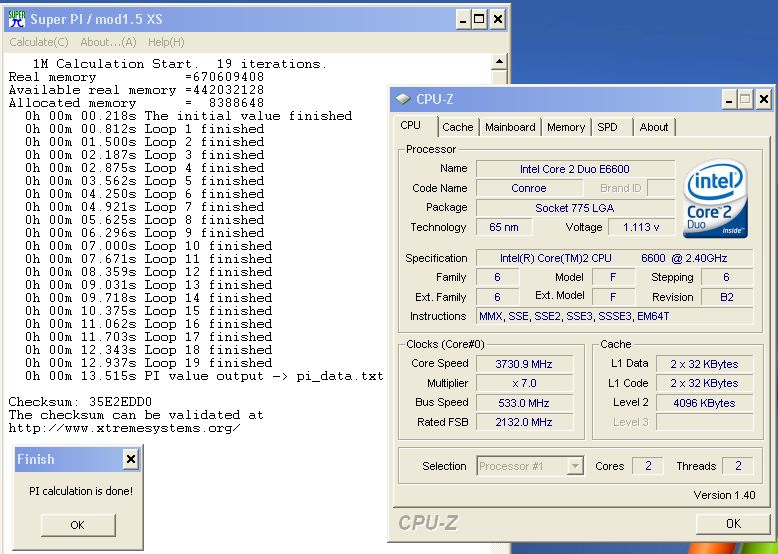

1M@3731 (533FSB)

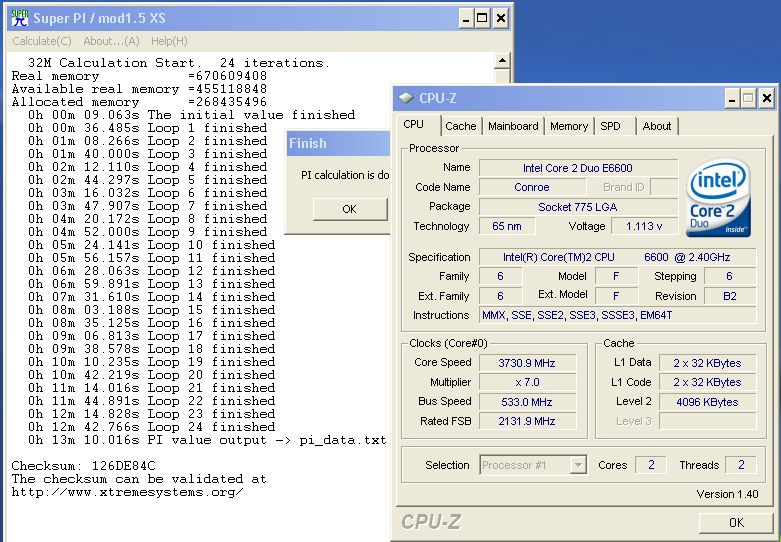

32M@3731 (533FSB)

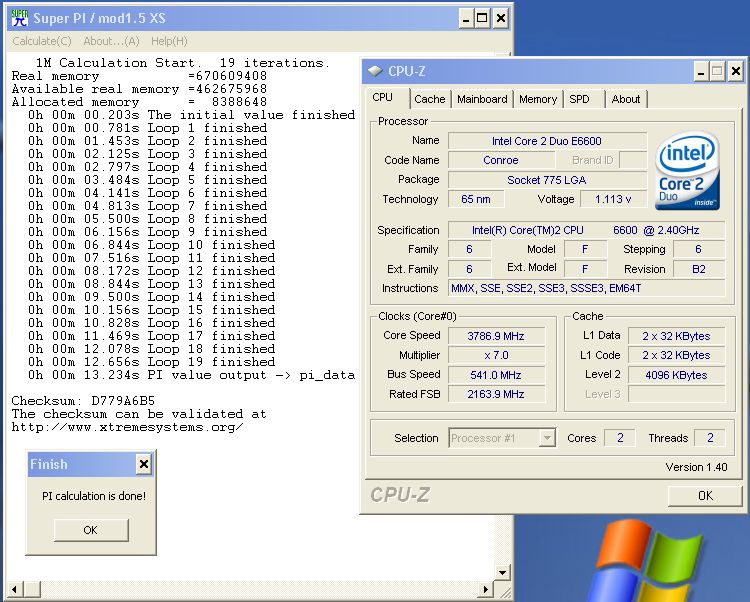

1M@3787 (541FSB)

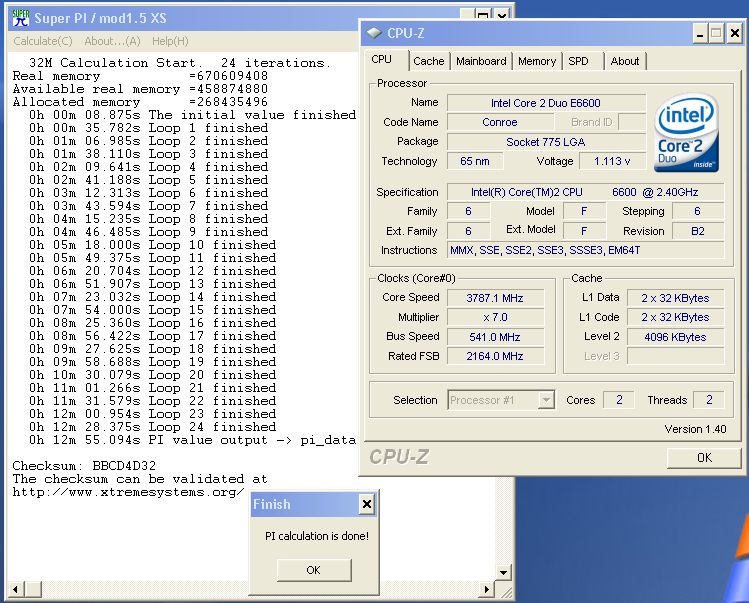

32M@3787 (541FSB)

[TASOS]

Reserved for bios photos

Θα ακολουθήσουν σύντομα.

[Duder]

Άριστη η μαμά ABIT!

Και η RAM σου βγήκε καλή! Τσάμπα πράμα...

[cabrinha]

Το βυσμα τροφοδοσιας αναμεσα σε pci και pcix για τι δουλεια ειναι?

[tacticalcube138]

Κάρτα γραφικών τί άλλο.

[gprhellas]

από θερμοκρασίες στο chipset και στα μοσφετάκια πώς πάει......

στραβώνει καθόλου η πλακέτα στο σημείο αυτό (των μόσφετ πάνω από τη CPU) όταν κουμπώνεις καμια γομαρόψυκτρα?

[ckdiablo555]

Πω πω νομιζω οτι τα πηγαινει αρκετα καλα...!να περιμενουμε και αλλα?

[hipro5]

Ωραίος ο Τάσος.....!.... :001:

Κάνα ανεμιστηράκι έβαλες πάνω στο Northbridge μπας και βοηθήσει λίγο το fsb?..

[Duder]

Έτσι από περιέργεια: η RAM στα 1082MHz @ 4/4/4/9 πόση τάση έφαγε;

[TASOS]

από θερμοκρασίες στο chipset και στα μοσφετάκια πώς πάει......

στραβώνει καθόλου η πλακέτα στο σημείο αυτό (των μόσφετ πάνω από τη CPU) όταν κουμπώνεις καμια γομαρόψυκτρα?

50-55C max σε φορτίο.

"Γομαρόψυκτρα" .... δέν έχω βάλει ακόμη πάνω.

Μιά Zalman 9700 χρησιμοποιώ η οποία είναι σχετικά ελαφριά.

[TASOS]

Ωραίος ο Τάσος.....!.... :001:

Κάνα ανεμιστηράκι έβαλες πάνω στο Northbridge μπας και βοηθήσει λίγο το fsb?..

Thanks George

Εβαλα ένα μικρό φανάκι.

Οριακά πάει 548 αλλά δέν είναι stable.

Βέβαια μπορεί να είναι και η cpu μου...θα δούμε.

[Stelaras]

Memset με υποστηριξη P35 : http://rv.page.cegetel.net.perso.cegetel.net/MemSet33beta.exe

[TASOS]

Memset με υποστηριξη P35 : http://rv.page.cegetel.net.perso.cegetel.net/MemSet33beta.exe

Ευχαριστώ Στέλιο.

Θα μου βρείς και το dll patch για τους cat7,5 ... για την 2900XT ? :033:

ΑΚΥΡΟ

Το βρήκα http://www.sapphiretech.com/en/downloads/3dmark/updated-direcpll-dll.zip

[Astakos]

από θερμοκρασίες στο chipset και στα μοσφετάκια πώς πάει......

στραβώνει καθόλου η πλακέτα στο σημείο αυτό (των μόσφετ πάνω από τη CPU) όταν κουμπώνεις καμια γομαρόψυκτρα?

Η μητρικη στραβωνει ελαχιστα οσο και να σφιξω μπλοκακι αλλα σε καμια περιπτωση δεν αρπαζει η ψυκτρα αριστερα απο την cpu οπως κατι gigabyte.

[Astakos]

Τaso για τα 500 τι τασεις εδωσες?Το βιος σε αυτο το θεμα ειναι χασιμο και μαμακια τους που εβγαλαν την ρυθμιση stap αν και απο οτι καταλαβα παιζει με το 1066 σε ολα τα fsb.

[amdnikos]

Μπραβο Τασο αψογη παρουσιαση οπως παντα.

[stratos20041442169102]

Βρε παιδες μια "μικρη" ερωτηση η οποια ειναι και απορια μου....... Αξιζει να αλλαξω την EVGA 680i SLI μου για μια ASUS P5K Deluxe WiFi AP ???
