Ημερολογιο κατασκευης του 1ου μου Cascade (-100C Broken!!!!)

[Stelaras]

Τελικα , ειχα δεν ειχα ... παλι το εριξα στα μαστορεματα .

Εδω και καιρο το συζητουσα για να κατασκευασω ενα διβαθμιο , αλλα ολο το αφηνα . Ομως υστερα απο την παροτρυνση του φιλου μου Στρατου (deadlock7) ειπαμε πως εφτασε η ωρα να προχωρησουμε ενα βημα παραπερα .

Αν και ακομη ειμαστε στην αναμονη των καλων μοτερ (2 rotary του 1ιππου το καθενα) , ξεκινησε το στησιμο πριν λιγες μερες.

Μεχρι στιγμης εχω τα εξης :

1ο σταδιο :

1/4HP l'unite R507A

3πλο condenser

Φιλτρο της Alco

Suction line accumulator

2ο σταδιο :

1/6HP aspera R1150

Oil Separator

Desuperheater

Φιλτρο Alco

Η αρχικη σκεψη ειναι να χρησιμοποιηθει τριχοειδης και στα δυο σταδια .

Επισης αυριο θα αγοραστει ενα ακομη accumulator για το 2ο σταδιο .

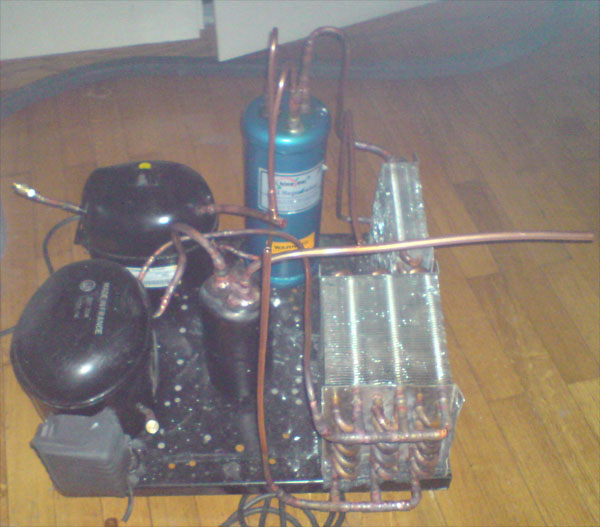

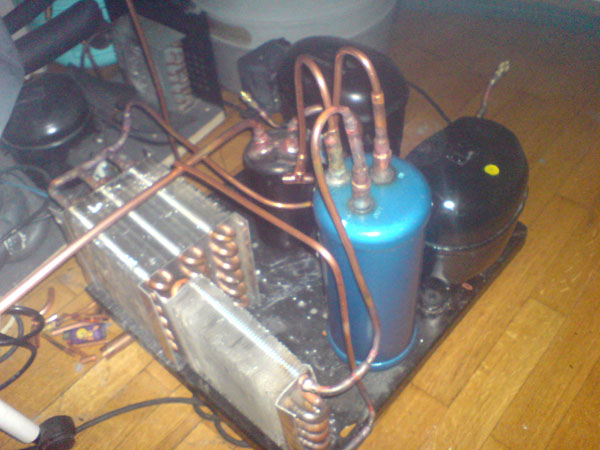

Το μεχρι στιγμης αποτελεσμα ειναι το ακολουθο :

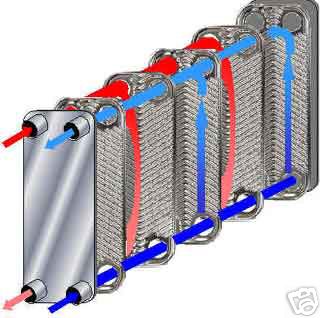

Επισης ... για το main Heat Exchanger (HX) εχω παραγγειλει απο Γερμανια ενα PlateHX .

Το συγκεκριμενο εχει 20 plates εσωτερικα , 2 εισοδους 3/4" και δυο 1/2" .

Τελος ... για να ειμαι ασφαλης αγορασα και εναν πρεσσοστατη υψηλης & χαμηλης της danfoss . Μοντελο KP15

Η συγκεκριμενη συσκευη παρακολουθει την υψηλη & την χαμηλη πιεση και διακοπτει την παροχη ρευματος του μοτερ αν ξεπεραστουν τα ορια που εχουμε θεσει.

Σιγουρα εχει πολυ δουλεια ακομη , αλλα σιγα-σιγα θα γινει.

Η επιφυλαξη μου ειναι αν μπορεσει το μοτερ του 1ου σταδιου να κατεβασει το HX σε θερμοκρασια -40 τουλαχιστον ωστε να απαιτειται μια λογικη πιεση στο 2ο σταδιο ωστε να μπορεσει να condensαρει το αιθυλενιου .

Συντομα η συνεχεια ...

[deadlock7]

Μπράβο Στελάρα..καιρό το λέμε,αλλά επιτέλους το όνειρο παίρνει ζωή!Μακάρι να πάνε όλα κατ'ευχήν και να δούμε τ'αποτελέσματα που περιμένουμε!Πάντως αν κρίνω απ'τις υπόλοιπες κατασκευές σου και το μεράκι που έχεις ασχολούμενος με τα μοτέρ (:050: ) πιστεύω οτι θα το χαιρόμαστε σύντομα..:043:

[KTM]

Ωραιος ο Στελιος οπως παντα! :023:

[Linos801442169065]

Μπραβο Στελιο.

Οπως παντα μεσα στα κολπα.

Για δωσε μας περισσοτερες πληροφοριες οσον αφορα τις θερμοκρασιες που ελπιζεις οτι θα φτασει...

[SouRLoTeR1442169168]

Ωραιος!

:ylsuper: :ylsuper: :ylsuper: :ylsuper: :ylsuper: :ylsuper: :ylsuper: :ylsuper:

[sigeris]

Ωραίος:033:

Απο θερμοκράσιες ποσο υπολογίζεις να πηγαίνει?

[KTM]

Με αυτο που φτιαχνει μαλλον παει για τρελα νουμερα.

[SouRLoTeR1442169168]

Θα μου φτιαξεις και μενα ενα???

[Indiana]

ωραίος ρε Στέλιο, συνέχισε...

[Vediovis]

άξιος άξιος θέλω και εγώ ...... :118:

[TASOS]

Ξεκινάμε με -80C ... και βλέπουμε.

Αναλόγως πώς θα κάτσει το ταίριασμα και το tuning.

Επεσα μέσα ??

[deadlock7]

Ξεκινάμε με -80C ... και βλέπουμε.

Αναλόγως πώς θα κάτσει το ταίριασμα και το tuning.

Επεσα μέσα ??

Nομίζω οτι μ'αυτά τα μοτέρ -80 είναι καλά..γι'αυτό ψάχνουμε για κάτι πιο δυνατό!Περισσότερες λεπτομέρειες ξέρει ο κατασκευαστής..

[Braveheart1980]

Πω,πω τι φτιαχνει ο ανθρωπος!

Καλοριζικα,καλη δουλεια και να μας ενημερωνεις οσο το δυνατον περισσοτερο!

[ThorLite]

Ωραιος ο μαστορας αντε και με ενα μακρυ τριχοειδη να μπεις στο -100C Club........

[Stelaras]

Ευχαριστω για τα καλα σας λογια .

Οσο το project συνεχιζει με αυτα τα μοτερ , ολα ειναι ρευστα .

Αν στο 1ο σταδιο πιασω τους -35/-40 στο HX ... και αν το μικρο μοτερ (1/6HP) μπορεσει να παιξει το αιθυλενιο .... τοτε θα κανουμε κατι ικανοποιητικο . Επειδη ειμαι συντηρητικος θα ελεγα γυρω στους -70C/-75C .

Επειδη δεν παιζουν χρηματα αυτη τη στιγμη , αναγκαστικα θα προχωρησω με οτι εχω στα χερια μου .

Αν δε μπορεσει να παιξει με αιθυλενιο το μικρο μοτερ (ειναι μολις περιπου 6cc) , τοτε θα βαλω R410A πχ και οπου καταληξει .

Οταν ομως αλλαχθουν τα μοτερ με αυτα που θελω ... τοτε θα παμε στους -100 C χωρις προβληματα .

Οπως και να εχει , η συλλογη εμπειριων ειναι βασικοτατη στον τομεα του extreme cooling .

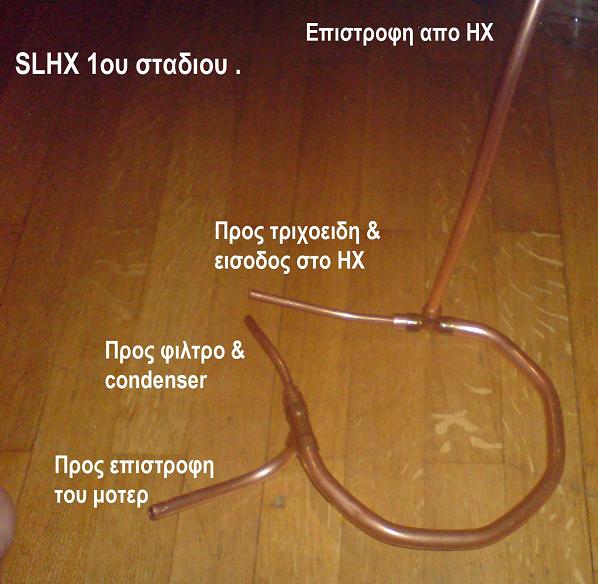

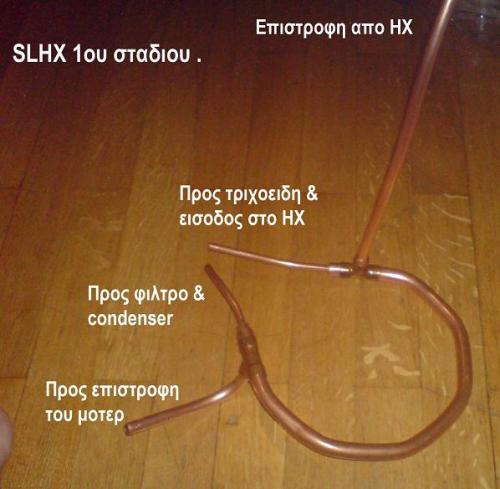

Σημερα εφτιαξα και ενα SLHX για το 1ο σταδιο . Περιπου 40cm 1/4" μεσα σε 1/2" . Θα βοηθησει την κατασταση αρκετα .

[Stelaras]

Ωραιος ο μαστορας αντε και με ενα μακρυ τριχοειδη να μπεις στο -100C Club........

Δεν εχεις και αδικο ... αλλα αν παιξουν τα rotary , με κοντο τριχοειδη θα πιασουμε τα -100C .

[Indiana]

Δεν εχεις και αδικο ... αλλα αν παιξουν τα rotary , με κοντο τριχοειδη θα πιασουμε τα -100C .

παρακάτω από -100 γίνεται? είμαι άσχετος σε αυτά...:033:

[schumifer]

Και βέβαια. Ένα τέτοιο έχει νομίζω ό χίπρο

[Stelaras]

παρακάτω από -100 γίνεται? είμαι άσχετος σε αυτά...:033:

Με τα μοτερ που θελω , μπορω να βγαλω και -120C .

[Indiana]

Με τα μοτερ που θελω , μπορω να βγαλω και -120C .

άντε με το καλό να το φτιάξεις και να δούμε κανένα >5ghz με conroe....:033:
