3DMark05 Database :: TOP 30 List


DJD

Recommended Posts

Ελα και εσυ ρα....διπλα μενεις...

975Χ Gigabyte G1

2x7800GTX 512

670

bios δεν ξερω ακομα,αλλα ενα πρεπει να εχει ολο και ολο και αλλο ενα(φ8 αν θυμαμαι καλα το οποιο η μονη διαφορ που εχει ειναι οτι παιζει τον EE στα 65nm)

Drivers.....δεν ξερω...θα ψαξω...

Εσυ με εβαλες σε σκεψεις...δεν το ειχα προγραμματισμενο....

Link to comment
Share on other sites

  • Replies 1k
  • Created
  • Last Reply
Αρχική απάντηση από Κοπρίτης

η τεχνικη υποδομη υπαρχει

θεμα marketing και drivers ειναι...

αφου αρχικα ολα τα sites ανακοινωναν την συμφωνια nVidia & Intel

απλα στην πορεια οι nVidiaδες λακισαν

(μια και καταλαβαν οτι κανεις δεν θα αγορασει τις NF4 INTEL SLi μητρικες μπορουχες που βγαζουν αν στην αγορα διατεθει 975με SLi support)

και εαν δεν με απατα η μνημη μου

καποιοι εχουν ηδη δουλεψει SLi σε 975 με leaked beta drivers

(θα ψαξω για το λινκ)

http://www.oc.com.tw/article/0601/readhotarticle.asp?id=4866

:D

Link to comment
Share on other sites

Αρχική απάντηση από Voudas

το delta είναι καλύτερα στο +40, παραπάνω ή στο 0??

http://www.xtremesystems.org/forums/showthread.php?t=72638&highlight=7800gt

After some testing, the best points on the core clock of the nVidia 7800 series cards are whole multiples of the core frequency oscillation of 27 MHz. That calculates to the following root core clocks:

(17 x 27) - 40 = 419

(18 x 27) - 40 = 446

(19 x 27) - 40 = 473

(20 x 27) - 40 = 500

(21 x 27) - 40 = 527

(22 x 27) - 40 = 554

(23 x 27) - 40 = 581

And, here is how a single MHz below the whole number threshold affects 3Dmark05 scores:

445 8052

446 8222

472 8404

473 8508

499 8669

500 8753

Now, what about the other two cores. How are those controlled?

Well, when you adjust the root clock, you actually adjust all three clocks.

The root clock gets bumped by 40 MHz to represent the real geometry or vertex core clock. So, lets pick 450 core, which so many vendors use. 486 is the best vertex clock value (18*27), which translates to 446 root (486-40). So, we would actually have 490 using a 450 root clock, a 4 Mhz pad on the required frequency.

But, the shader and ROP cores start at 415 (really 418.5) in low power, and jump in whole frequency values (ie, 17 x 27 = 459) to a value that is less than 13.5 MHz over or equal to the root frequency. In this case the root frequency is 450 which is 18 MHz over 432 (16 x 27) and 9 MHz shy of 459 (17x 27), so 459 is the ROP/Shader clock.

So, a little confusing, but you do have some control over the other two clocks.

So, here is a list of primary - vertex based (red) and secondary - ROP and shader based (blue) root clock OC targets. The red will yield the larger gain, and you will see a second, albeit smaller gain on the blue clocks where the optimal memory frequency matches the root clock.

419

432 - the nVidia spec root clock

446 - so many vendors use 450

459 - why BFG uses 460

473

486 - why eVGA, XFX, and BFG use 490 on limited cards

500

513

527

540 - How I got 9539 on 3DMark05 with a lowly 3200+ and one 7800 GTX

554

567

581

594

608

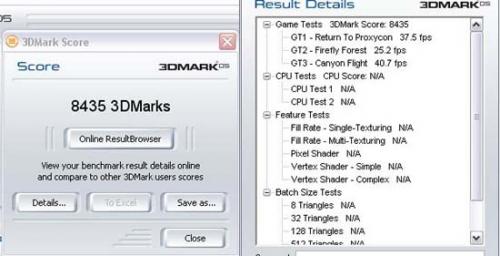

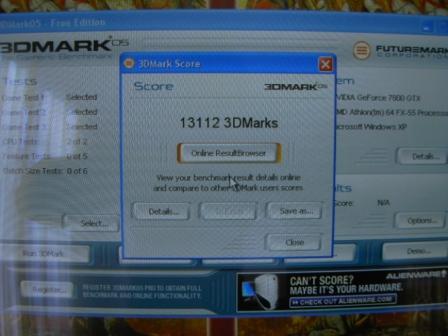

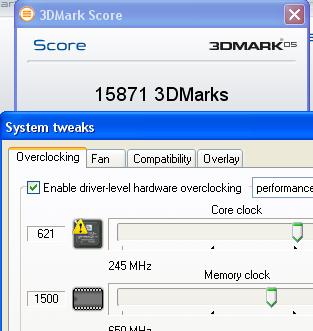

621

Link to comment
Share on other sites

Αρχική απάντηση από cherryman

Η λίστα μόλις ανανεώθηκε.

Κανένα score του ΑN7OverClocker δεν έχει προστεθεί καθώς τα compare links ήταν άκυρα.

άααχχχ να αγιάσει το χέρι σου το στόμα και ότι άλλο εμπλέκεται στην ανανέωση :hehe:

Link to comment
Share on other sites

Αρχική απάντηση από DarkSaga

άααχχχ να αγιάσει το χέρι σου το στόμα και ότι άλλο εμπλέκεται στην ανανέωση :hehe:

Έτσι είσαι κα8ίκι....ε...

Καλά...τώρα περνάω καθαρά windows και πάω να τρέξω 03 01 κ 06

Link to comment
Share on other sites
