Modding Τhermaltake kandalf LCS (αναβάθμιση 2015)

[xrist]

Καλησπέρα στην παρέα και στην παλιοπαρέα.



Μετά από πολύ καιρό, μιας και έβαλε και ο unseen το χεράκι του, είπα να θυμηθώ τα παλιά και να ξανασχοληθώ (έστω για λίγο) με το modding, βοηθώντας τον φίλο himtan στην ανανέωση - αναβάθμιση  ενός  case  παλαιότερου μεν αξιόλογου δε.

Πρόκειται για το  Τhermaltake kandalf LCS το οποίο πουλιόταν παλαιοτέρα με ενσωματωμένη  υδρόψυξη.



Οι μετατροπές που αποφασίσαμε να κάνουμε με τον Στέλιο ήταν:

1. Να δώσουμε περισσότερο χώρο στην αντλία-τανκ ώστε να είναι δυνατόν να χωρέσει την θηριώδη (31,2cm) Gigabyte nVidia GeForce GTX 970 G1 Gaming 4GB DDR5

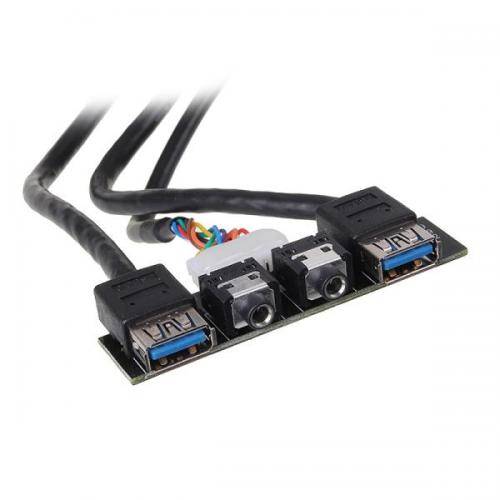

2. Να κάνουμε πατέντα ώστε να προσαρμοστεί το Silverstone conversion kit to USB3.0 στη θέση του παλιού  conversion kit USB2 .

3. Να ανοίξουμε δυο τρύπες  που θα βοηθούσαν στο cable management.

4. Βάψιμο.



(Βλέποντας πόσο εύχρηστα είναι τα νέα κουτιά που κυκλοφορούν σήμερα, σκέφτομαι πόσο πολύ κοπιάζαμε κάποτε για να τα φέρουμε στην μορφή που θέλαμε)



Το hardware που επιλέχτηκε είναι:



Μητρική: Asus X99-s (socket 2011-v3)

Επεξεργαστής: Intel Core i7-5820K  3.30GHz 6 cores

     Μνήμες: Kingston Hyper X Predator 16GB DDR4 2800mhz

     Κάρτα γραφικών:  Gigabyte nVidia GeForce GTX 970 G1 Gaming 4GB DDR5

Δίσκοι : Samsung 840 pro (προϋπήρχε)

            Western Digital 2TB Caviar Black

Κουτί και υδροψυξη: Τhermaltake kandalf LCS (προϋπήρχε)

Τροφοδοτικό: Thermaltake Toughpower 850W Cable Management (προϋπήρχε)

Μπλοκ: EK Supremacy EVO Full Nickel

Σωλήνες:  Primochill PrimoFlex Advanced LRT white 10/13mm (white)

Υγρό υδροψυξης:  Μayhems pastel  (white)

     Fans:  2x Be Quiet Pure Wings 2 92mm

          1x Be Quiet Pure Wings 2 120mm

          3x Be Quiet Silent Wings 2 120mm

Fittings: EK-ACF Fitting 10/13mm - Nickel

[Seafalco]

Καλή αρχή !!!

Και ελπίζω φώτο πολλές !

Αναμένουμε τα σχέδια και τις εξελίξεις !

[xrist]

Seafalco

Ευχαριστώ φίλε Στέλιο θα προσπαθήσω για το καλύτερο

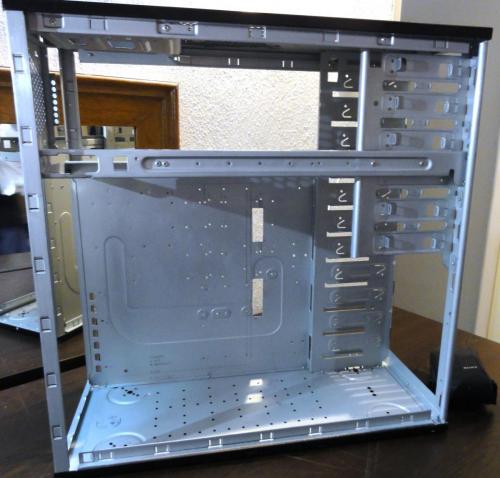

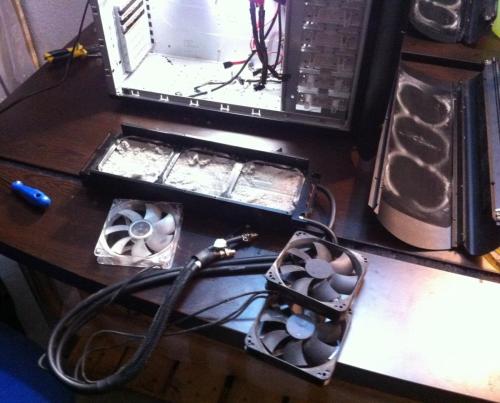

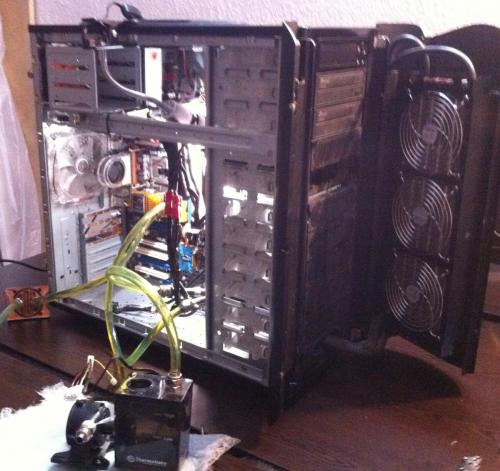

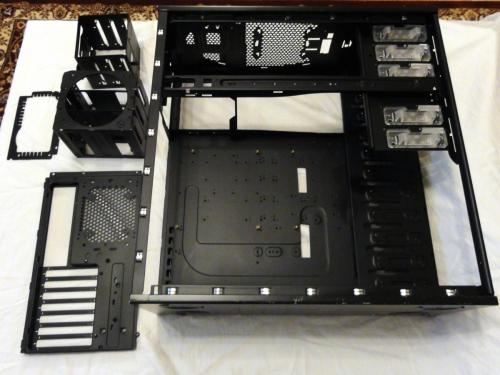

 Πρώτη  μας δουλειά το ξήλωμα του παλιού  hardware,

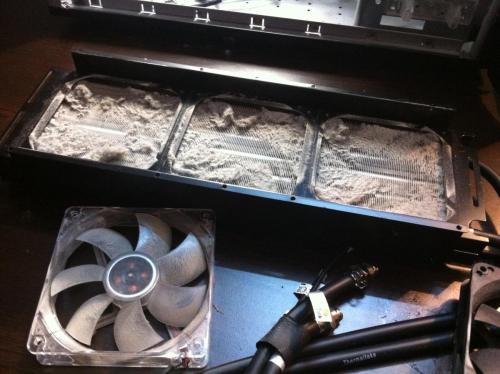

 Καθαρισμός  κουτιού και εξαρτημάτων..

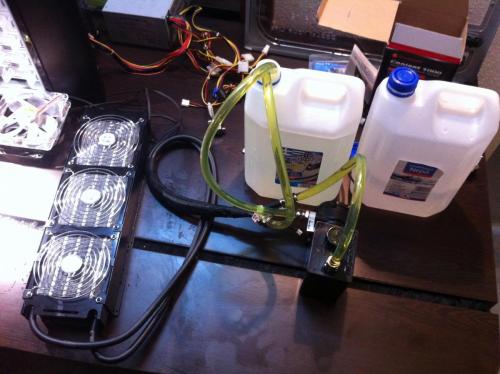

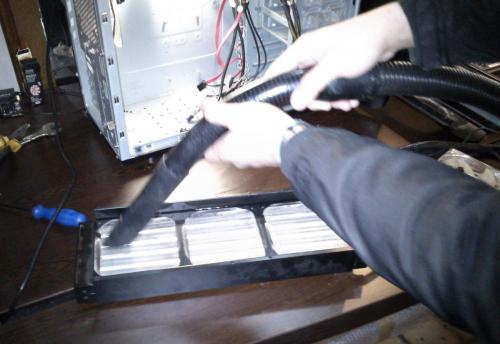

  Καθαρισμός του κυκλώματος  υδρόψυξης με  διάλυμα  βιακαλ και απιονισμένο νερό για αρκετές ώρες.

Και κατόπιν ξέπλυμα μόνο με απιονισμένο νερο.

[himtan]

Εγώ θα ήθελα να ευχαριστήσω αρχικά τον unseen για το ότι μου σύστησε κάποιον πού μπορεί να με βοηθήσει με το όλο project από την Θεσσαλονίκη. Αυτός δεν είναι άλλος από τον xrist (Χρήστο), τον όποίο θα ήθελα να ευχαριστήσω δημόσια γιατί παρόλο που είχε σταματήσει από το 2009 με το Modding δέχτηκε να με βοηθήσει και να περάσει πάρα πολλές ώρες για να πετύχουμε το τελικό αποτέλεσμα που θα σας παρουσιάσει.

[xrist]

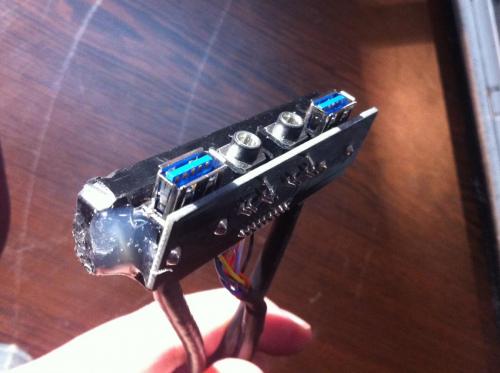

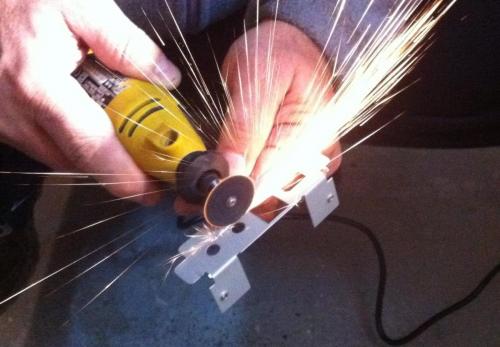

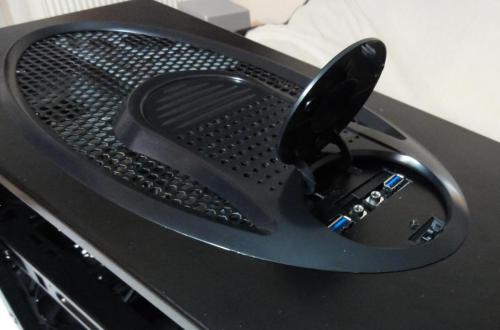

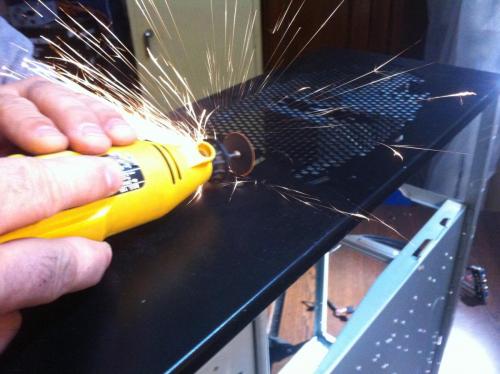

 Στη συνέχεια τα κοψίματα στην κορυφή για την προσαρμογή του νέου κιτ USB3

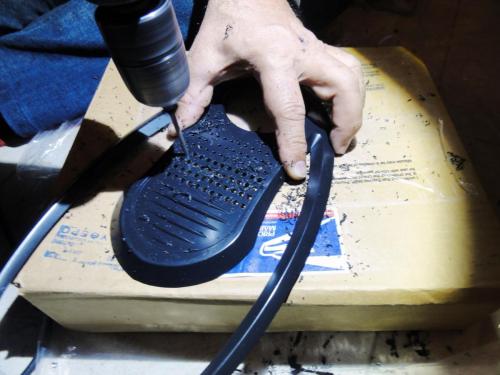

 καθώς και το άνοιγμα των τρυπών του πλαστικού καλύμματος για καλύτερη ροη του αέρα από το πάνω FAN

[xrist]

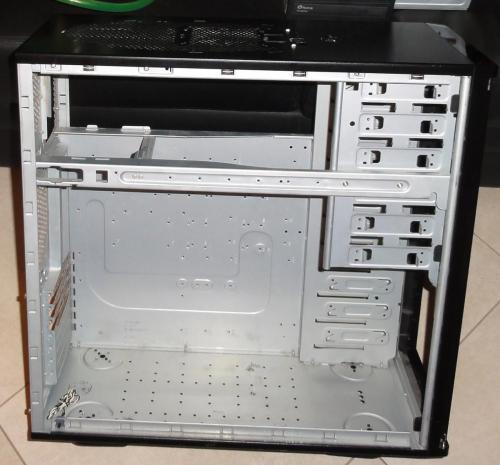

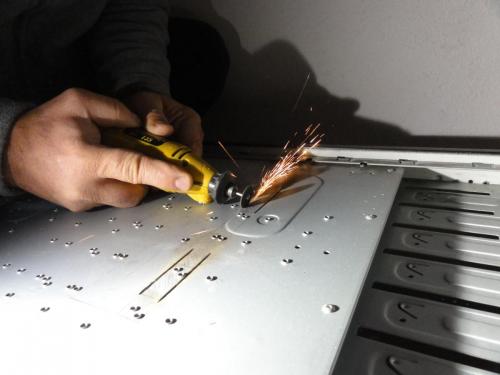

 Τα κοψίματα  στις θέσεις των δίσκων για απελευθέρωση χώρου

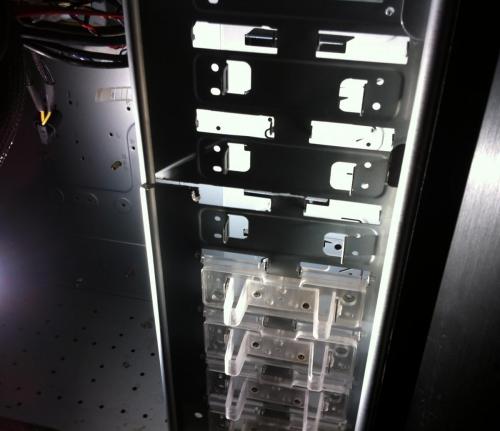

 Αφαιρέθηκαν από την κολόνα 5 θέσεις δίσκων



 Και άνοιγμα τρυπών στην πλάτη όπου θα περνούν τα καλώδια.



[Spirosssss]

Επιτέλους ένα worklog από τα παλιά! Πάμε!!

[xrist]

  On 3/2/2015 at 11:14 ΜΜ, το μέλος Spirosssss έγραψε:

Επιτέλους ένα worklog από τα παλιά! Πάμε!!

Πάμε πάμε..

Απ ότι φαίνεται από την επιλογή των υλικών θα παίξει πολύ το μαύρο και το άσπρο...

Και άντε μετά να τους πείσεις ότι δεν έγινε λόγω ΠΑΟΚ άλλα απλά προέκυψε λόγω των χρωμάτων της μητρικής.

Ο unseen βέβαια ως παλιός ΠΑΟΚτζης που είναι θα το ευχαριστηθεί.

[Spirosssss]

Ε τότε όχι πάμε.. Αλλά ΜΠάμε

Περιμένουμε εναγωνίως

[giorgos2187]

Με κατι τετοια posts το σκυλομετανιωνω που πουλησα το thermaltake tsunami μου (το ομορφοτερο κουτι που εχει υπαρξει για το γουστο μου) και δεν το κρατησα για να στησω εστω ενα pc για κατεβαστηρι αφου πρωτα του εκανα ενα moding...

Καλη επιτυχια και ευχομαι το αποτελεσμα να σας ικανοποιησει και να σας πορωσει οσο δεν παιρνει!

[Seafalco]

Μια χαρά πάμε !

Μια ερώτηση: Στα χείλη των ανοιγμάτων που έγιναν για τη διέλευση των καλωδίων, θα μπουν προστατευτικά για προφυλάσσουν τις μονώσεις των καλωδίων?

Τι έχετε σκεφτεί?

Και κάτι ακόμα, τις τρύπες που έγιναν στο πλαστικό της οροφής (μια χαρά συμμετρικές βγήκαν! ), νομίζω ότι έχουν ένα περιθώριο να μεγαλώσουν λίγο ακόμα.

Αν βέβαια το αποφασίσετε, μην επιχειρήσετε με τρυπάνι -υπάρχει φόβος να βγουν έκκεντρες, καλύτερη λύση είναι μια μικρή φρέζα που δεν "δαγκώνει" και   ανοίγει πιο σωστά κεντραρισμένες τρύπες.

Καλή συνέχεια!!

[xrist]

  On 4/2/2015 at 9:41 ΠΜ, το μέλος Seafalco έγραψε:

Μια χαρά πάμε !

Μια ερώτηση: Στα χείλη των ανοιγμάτων που έγιναν για τη διέλευση των καλωδίων, θα μπουν προστατευτικά για προφυλάσσουν τις μονώσεις των καλωδίων?

Τι έχετε σκεφτεί?

Και κάτι ακόμα, τις τρύπες που έγιναν στο πλαστικό της οροφής (μια χαρά συμμετρικές βγήκαν! ), νομίζω ότι έχουν ένα περιθώριο να μεγαλώσουν λίγο ακόμα.

Αν βέβαια το αποφασίσετε, μην επιχειρήσετε με τρυπάνι -υπάρχει φόβος να βγουν έκκεντρες, καλύτερη λύση είναι μια μικρή φρέζα που δεν "δαγκώνει" και   ανοίγει πιο σωστά κεντραρισμένες τρύπες.

Καλή συνέχεια!!

Τα γρεζια στα χείλη των ανοιγμάτων τρίφτηκαν με λίμα και γυαλόχαρτο και η λαμαρίνα δεν κόβει καθόλου.

Εξάλλου απ τη στιγμή που θα τοποθετηθούν τα καλώδια, σπάνια θα μετακινούνται για να πει κανείς ότι θα φθαρούν.

Άσε που μερικά από αυτά π.χ. του τροφοδοτικού, έχουν περίβλημα ένα σκληρό δυχτάκι που δεν φθείρεται με τίποτα.

Γενικά επειδή έχω κάνει σε πολλά κουτιά τέτοιες τρύπες δεν παρατήρησα ποτέ  φθορά στα καλώδια, αρκεί να φαγωθούν σωστά τα γρεζια από την κοπή.



Τώρα για τις τρύπες της οροφής..αν έβαζα μεγαλύτερο τρυπάνι θα μειωνόταν η θα εξαφανιζόταν εντελώς το κενό ανάμεσα τους και θα φαινόταν άσχημα. Πάντως σε δοκιμή που έγινε η ροή του αέρα είναι καλή.

[GeorgeVasil]

"Opa Opa.."

[xrist]

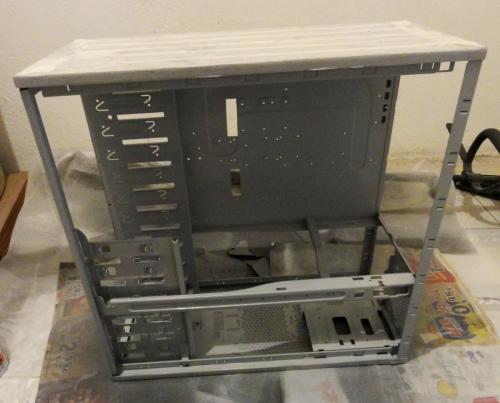

Φτάσαμε και στο βάψιμο των μερών του κουτιού.

Αφού δεν υπήρχε δυνατότητα ηλεκτροστατικης βαφής πήγαμε στον κλασικό τρόπο.

Ελαφρύ τρίψιμο -

πέρασμα με αστάρι

βάψιμο με μαύρο σπρέι χρώματος αυτοκινήτου 2Κ.





Η ''κυρία'' από πίσω ανυπομονεί να μπει στη θέση της.....





Εδώ να πω ότι, στις δύσκολες μέρες του χειμώνα (κλεμμένο), με υγρασία και κρύο, ο καλύτερος τρόπος να στεγνώσεις κάτι που έβαψες, ο χώρος του καυστήρα της πολυκατοικίας είναι ότι πρέπει.

[xrist]

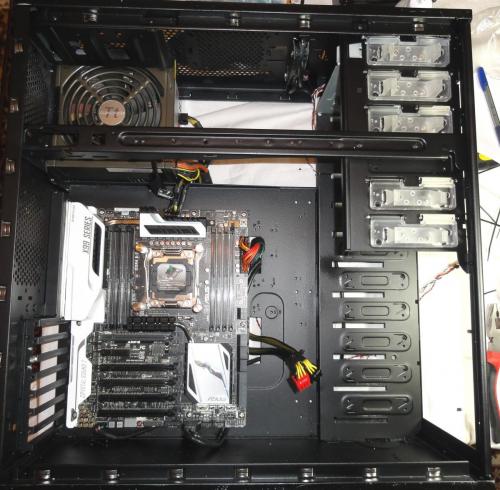

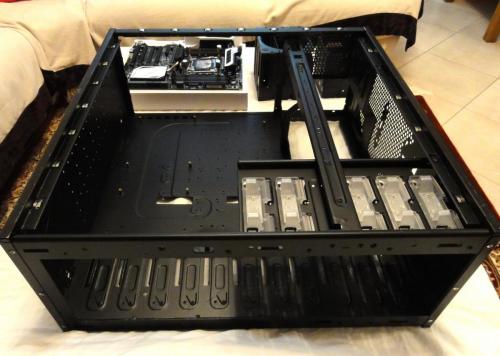

Μια πρώτη δοκιμή με την μητρική για το πως θα περάσουν τα καλώδια.





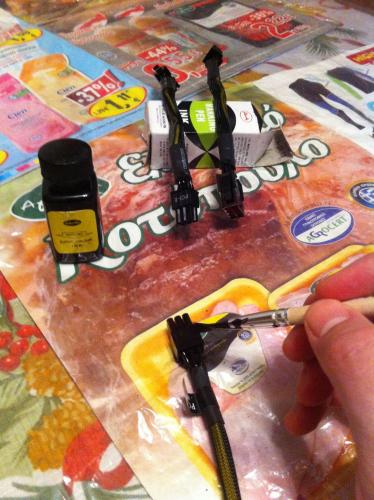

Και κατόπιν βάψιμο των καλωδίων και πλαστικων με ανεξίτηλο μαύρο μελάνι

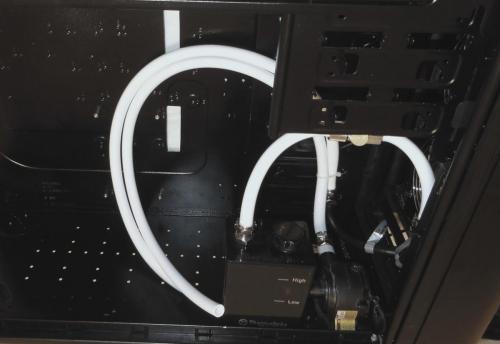

Συναρμολόγηση  υδρόψυξης











Στη δοκιμή με το μπλοκ εκτός μητρικής δεν είχαμε διαρροές  και η εξαέρωση έγινε πολύ γρήγορα.

Γενικά όλα πήγαν καλά ΕΚΤΟΣ........... από τον διαολεμένο θόρυβο της αντλίας.





Η αντλία σίγουρα χρειάζεται αλλαγή στο άμεσο μέλλον και σ άυτο θέλουμε καμιά πρόταση  για  αθόρυβη αντλία.

Παλαιότερα οι D5 ήταν must αλλά τώρα δεν ξέρω αν έχουν βγει καλύτερες.

[xrist]

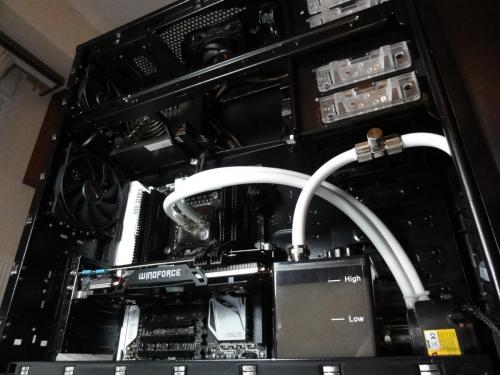

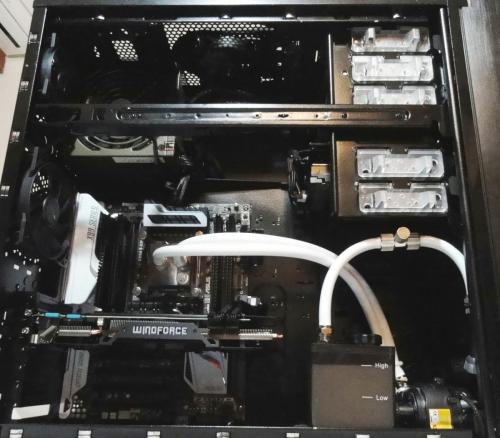

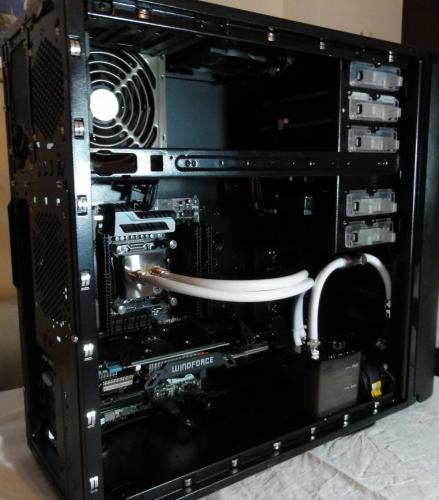

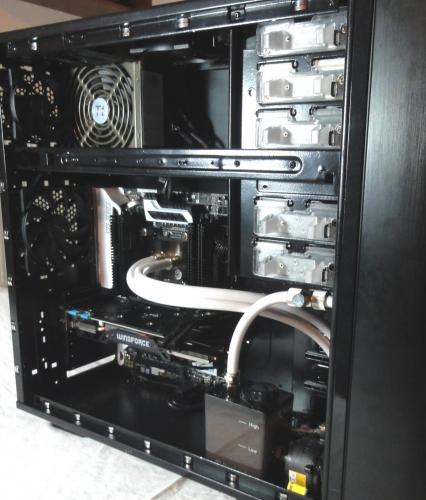

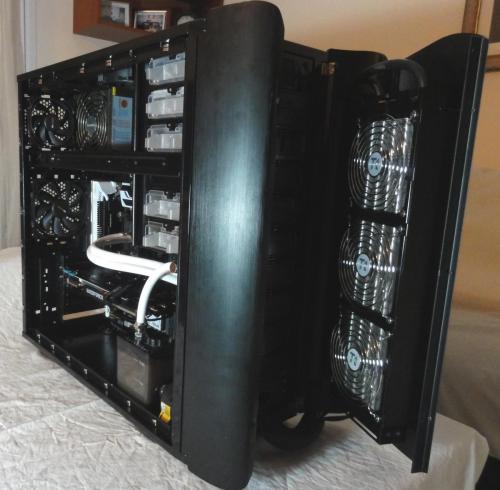

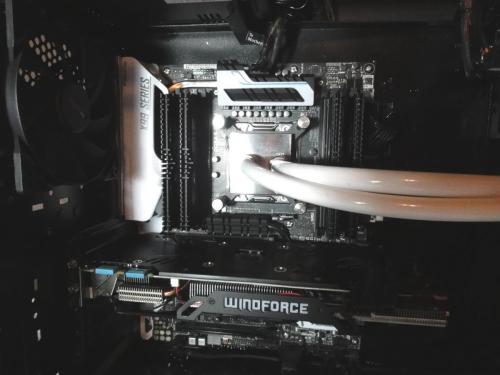

Και το τελικό αποτέλεσμα...

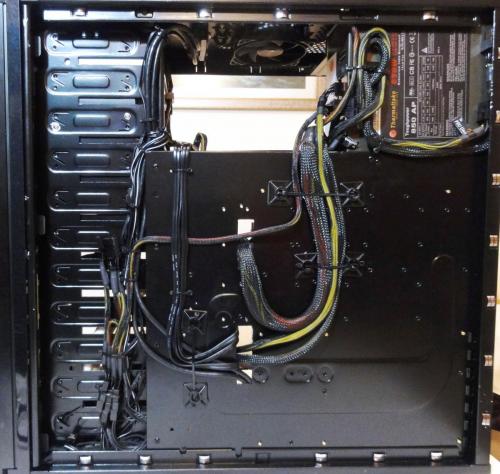

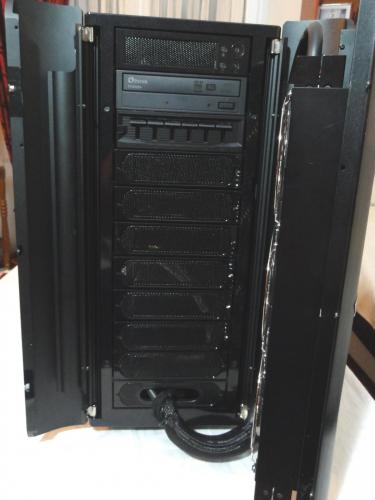

Πίσω πλευρά



[Spirosssss]

Μπράβο! Τι σύστημα είναι αυτό στη τελευταία φωτό; Του κουτιού ή άφτερ;

[xrist]

  On 5/2/2015 at 9:02 ΜΜ, το μέλος Spirosssss έγραψε:

Μπράβο! Τι σύστημα είναι αυτό στη τελευταία φωτό; Του κουτιού ή άφτερ;

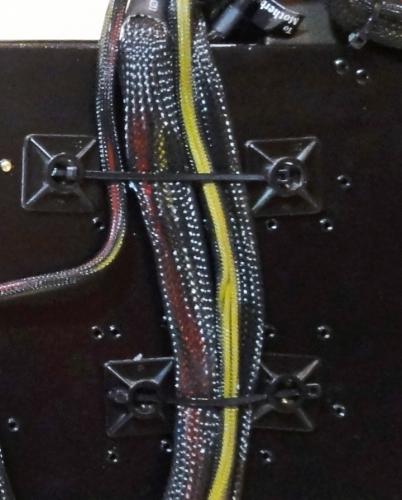

Ένας τρόπος δικός μου για να πιάνω τα καλώδια

Είναι αυτοκόλλητα και κολλάνε πολύ καλά.

Περνάω ένα ταιραπ και το κλείνω από την άλλη μεριά με το  κεφάλι από ένα άλλο ταιραπ



Πουλιούνται στα είδη ηλεκτρονικών.

[Spirosssss]

Πολύ έξυπνο και γλυτώνεις τις τρύπες. Τσάμπα αγοραζα τα πλαστικά κλιπακια του MDPC-X

[Seafalco]

  On 5/2/2015 at 9:18 ΜΜ, το μέλος Spirosssss έγραψε:

Πολύ έξυπνο και γλυτώνεις τις τρύπες. Τσάμπα αγοραζα τα πλαστικά κλιπακια του MDPC-X

Να ξερες πόσα πράματα ήδη χρησιμοποιούνται ήδη σε παραπλήσια αντικείμενα και εμείς τα "χρυσοπληρώνουμε" σε κάποιους!

Βάσεις για Tie up  υπάρχουν σε διάφορα μεγέθη και αυτός ο τύπος σε δυο βασικές μορφές δες εδώ:



https://www.google.gr/search?q=Tie+up+self+adhesive+bases&tbm=isch&tbo=u&source=univ&sa=X&ei=IPbTVJCXBcHKaKO5gKAI&ved=0CCgQsAQ&biw=1600&bih=714#imgdii=_&imgrc=zrnKNZGBOKqspM%253A%3BhWcw59VOUsAzDM%3Bhttp%253A%252F%252Fwww.dtl-connectors.co.uk%252Fstore%252Fmedia%252F%252FMB_cable_tie_base_2.jpg%3Bhttp%253A%252F%252Fwww.dtl-connectors.co.uk%252Fstore%252Fcable-accessories%252Fcables-ties-fixings%252Fcable-tie-fixings%252Fmb-self-adhesive-cable-tie-mounts.html%3B591%3B394



Αλλά πέρα από αυτά και ιδιαίτερα για μικρά καλώδια , υπάρχουν ακόμα πιο μικρά αυτοκόλλητα που δεν χρειάζονται δεματικό , έχουν κάτι σαν άγκιστρο που πιάνει το καλωδιάκι



http://www.ebay.co.uk/bhp/self-adhesive-cable-ties



ΚΑι φυσικά οι τιμές δεν είναι αυτές που βλέπεις, αν πας σε κατάστημα με υλικά πινάκων (ηλεκτρικών πινάκων ) και λοιπού εξοπλισμού της βιομηχανίας , θα βρεις ΠΟΛΎ λογικότερες τιμές!



@xrist  Ωραίο το αποτέλεσμα!

Μια ερώτηση, η αντλία είναι βιδωμένη κατ' ευθείαν στο κουτί, ή έχεις βάλει κάποιο αντικραδασμικό παρέμβυσμα?

Βγάζει κανένα βόμβο?

Ρωτάω γιατί από ότι βλέπω τους ανεμιστήρες, έχει γίνει προσπάθεια για ήσυχο κατά το δυνατόν σύστημα.

και μιας και η κουβέντα για τους ανεμιστήρες, έτσι όπως το έχεις στήσει, θα πρέπει να έχει αρνητική πίεση στο κουτί, και επειδή δεν έχει φίλτρα θα τείνει να μαζεύει σκόνη στο εσωτερικό .

Μια λύση για να αποφύγεις τα φίλτρα είναι να αυξήσεις τον εισερχόμενο αέρα _σε επόμενο μοντάρισμα του κουτιού - ανοίγοντας μια φιλτραρισμένη θέση για ανεμιστήρα στο κάτω μέρος του κουτιού, έτσι η πίεση θα μπορεί να γυρίσει σε ελαφρώς θετικήκή και επιπλέον η κάρτα γραφικών , θα παίρνει φρέσκο αέρα !
