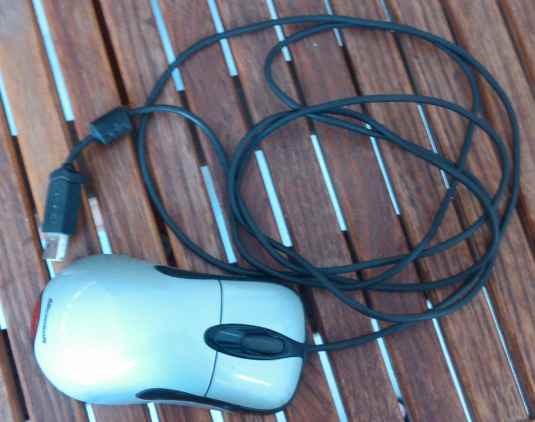

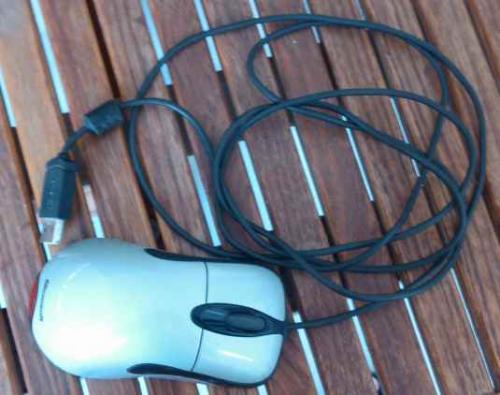

Lakisss Δημοσιεύτηκε Μάϊος 13, 2012 #1 Κοινοποίηση Δημοσιεύτηκε Μάϊος 13, 2012 Πφφφ...θα ρωτήσω για να μου λυθεί η χαζή απορία. Αυτό το ''βαρελάκι'' ρε παιδιά που συναντάμε σε διάφορα καλώδια τι εξυπηρετεί? Link to comment Share on other sites More sharing options...
jpavly Μάϊος 13, 2012 #2 Κοινοποίηση Μάϊος 13, 2012 Φερρίτης λέγεται και μπαίνει εκεί για τις παρεμβολές.Δεν ξέρω πως λειτουργεί ακριβώς, αλλά μπαίνει σε κάθε είδους καλώδιο. Μπορείς να το προμηθευτείς και ο ίδιος από καταστήματα ηλεκτρονικών, ζητώντας το και ως χάντρα φερρίτη.Περισσότερα για όσους έχουν χρόνο:Συσκευή φερρίτη - Βικιπαίδεια Link to comment Share on other sites More sharing options...
2cpu Μάϊος 13, 2012 #3 Κοινοποίηση Μάϊος 13, 2012 Μπορει επισης να το δεις σε usb καλωδιο εκτυπωτη σε μεγαλο μηκος. Link to comment Share on other sites More sharing options...
AgentCain Μάϊος 13, 2012 #4 Κοινοποίηση Μάϊος 13, 2012 Λειτουργεί όπως τα μέταλλα στους μετασχηματιστές, πηνία πυρήνα, ηλεκτρομαγήτες κτλΛόγω φαινομένων μαγνητικού κορεσμού στο πυρήνα σιδήρου (σχετίζεται με τα άτακτα στοιχειώδη μαγνητικά δίπολα που σιγά σιγά προσανατολίζονται) οι συχνότητες των ρευμάτων που διέρχονται από αυτόν δίνουν μια εικόνα LP φίλτρου, οπότε κόβουν εξωγενείς υψίσυχνους θορύβους Link to comment Share on other sites More sharing options...
Dr.Paneas Μάϊος 13, 2012 #5 Κοινοποίηση Μάϊος 13, 2012 Λόγω φαινομένων μαγνητικού κορεσμού στο πυρήνα σιδήρου (σχετίζεται με τα άτακτα στοιχειώδη μαγνητικά δίπολα που σιγά σιγά προσανατολίζονται) οι συχνότητες των ρευμάτων που διέρχονται από αυτόν δίνουν μια εικόνα LP φίλτρου, οπότε κόβουν εξωγενείς υψίσυχνους θορύβουςΚαι αυτό γιατί δεν συμβαίνει στα άλλα καλώδια; Θέλω να πω, γιατί ντε και καλά να το βάζουν μόνο στο τηλεχειριστήριο του PlayStation; Link to comment Share on other sites More sharing options...
TifoziF1 Μάϊος 13, 2012 #6 Κοινοποίηση Μάϊος 13, 2012 Δεν το βάζουν μόνο εκεί, σ'όλα καλα, μη-shielded καλώδια σε ηλεκτρονικές συσκευές το βάζουν (ποντίκια, οθόνες, usb προεκτάσεις, καλώδια μετασχηματιστών & τροφοδοτικών) *shielded = κλωβός Φαραντέϊ Link to comment Share on other sites More sharing options...
AgentCain Μάϊος 13, 2012 #7 Κοινοποίηση Μάϊος 13, 2012 Και αυτό γιατί δεν συμβαίνει στα άλλα καλώδια; Θέλω να πω, γιατί ντε και καλά να το βάζουν μόνο στο τηλεχειριστήριο του PlayStation;Γενικά μπαίνει σε οτιδήποτε με μη ικανοποιητική θωράκιση που αφορά είσοδο-έξοδο Link to comment Share on other sites More sharing options...
argy1 Μάϊος 13, 2012 #8 Κοινοποίηση Μάϊος 13, 2012 Ας κανω και εγω μια ακομα ερωτηση πανω στο θεμα.. Μερικες φορες γιατι περναει το καλωδιο και δυο φορες μεσα απο το "βαρελακι" και αλλες φορες οχι? Link to comment Share on other sites More sharing options...
TifoziF1 Μάϊος 13, 2012 #9 Κοινοποίηση Μάϊος 13, 2012 αυτό το "υποτυπώδες" πηνίο που δημιουργήται με τον τρόπο αυτό "πνιγει" (RF choke) υψηλές συχνότητες. Θα δείς τέτοια σε τηλεοράσεις (very high frequency) Link to comment Share on other sites More sharing options...
Thrael Μάϊος 13, 2012 #10 Κοινοποίηση Μάϊος 13, 2012 Ενα κεντρικο ηχειο που εκανε ενα περιοδικα επαναλαμβανομενο βομβο, σταματησε αφου του εβαλα ενα τετοιο στην εξοδο του καλωδιου απο το woofer Link to comment Share on other sites More sharing options...
AgentCain Μάϊος 14, 2012 #11 Κοινοποίηση Μάϊος 14, 2012 Ας κανω και εγω μια ακομα ερωτηση πανω στο θεμα.. Μερικες φορες γιατι περναει το καλωδιο και δυο φορες μεσα απο το "βαρελακι" και αλλες φορες οχι?Γιατί πολλά απάυτά τα chokes μπαίνουν αφού κατασκευαστεί το καλώδιο και το σφίγγουν περιφερειακά. Οι πολλαπλές στροφές απαιτούν πρόσβαση στο πυρήνα του καλωδίου (αρα τοποθέτηση κατά τη κατασκευή του, τα καλώδια όμως τα φτιάχνουν πολλές φορές άλλα εργοστάσια, σε μεγάλα καρούλια) και μηχανική καταπόνηση στο καλώδιο ώστε να περιστραφεί σφιχτά γύρω από το choke (σε μερικά πολύκλωνα καλώδια αυτό μπορεί να είναι καταστροφικό). Επίσης οι πολλές στροφές απαιτούν μεγαλύτερο ferrite bead (ίσως τοροειδές), ενώ προκαλούν εμφάνιση μεγαλύτερης επαγωγικής αντίδρασης καλωδίου μεγέθους L*ω (ω=2π*freq, L ανάλογο του ² των περιστροφών). Αυτό κάπου μπορεί να προκαλεί πρόβλημα και κάπου όχι. Απαιτείται μελέτη του συχνοτικού φάσματος του περιεχομένου που μεταφέρεται μέσω του καλωδίου. Θα είναι χαμηλών συχνοτήτων; Θα είναι FM σήμα, αρα ποιες είναι οι φέρουσες συχνότητες; Μήπως είναι ΑΜ άρα έχει μια συχνότητα φέροντος; Μήπως είναι καθαρός παλμός άρα πρέπει να δουμε ποιες αρμονικές θα επιτρέψουμε να περνάνε για να μπορούμε να κάνουμε αναγνώριση παλμού στην αλλη ακρη; (οι τετραγωνικοί παλμοί αναλύονται σε άθροισμα της βασικής + άπειρων περιττών αρμονικών αυτής).Γενικά όμως το ένα πέρασμα από το φερρίτη απλοποιεί τη διαδικασία ενώ κρίνεται επαρκές ώστε, σε συνδυασμό με τις ανοχές του συστήματος επικοινωνίας που χρησιμοποιεί το εν λόγω καλώδιο, να μπορέσει να πραγματοποιήσει τη μεταφορά δεδομένων. Εν τέλει εξαρτάται από τη μελέτη που έχει κάνει ο εκάστοτε κατασκευαστής. Link to comment Share on other sites More sharing options...
